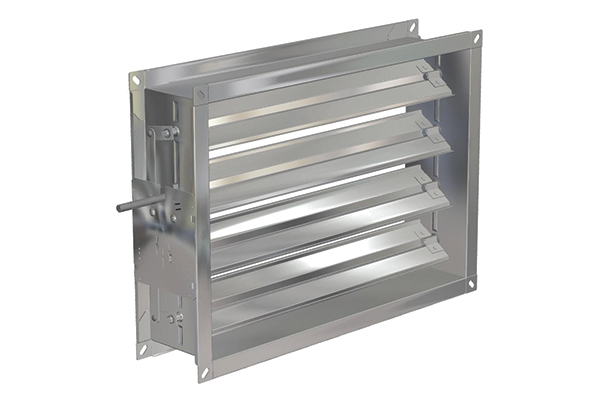

KVZ-I

CARACTÉRISTIQUES

Les KVZ-I sont des registres de régulation au pas de 100mm.

MATÉRIAU DE CONSTRUCTION

Cadre en acier INOX 304 (316 sur demande)
Ailette en acier INOX 304 (316 sur demande)

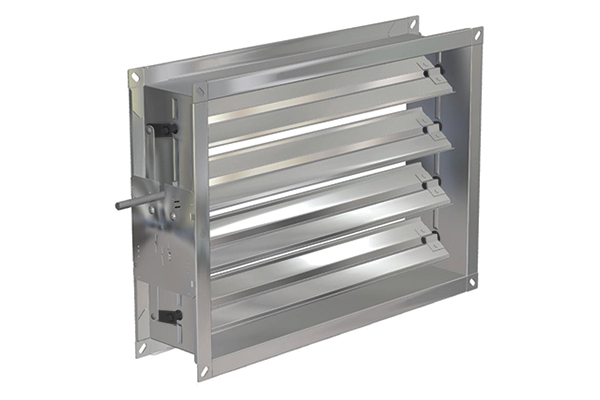

Embiellages et paliers en nylon (sur demande embiellages en acier INOX 304 et paliers en laiton)

Mouvement par ailettes opposées actionnables par un axe Ø 12mm pour commande manuelle (clé de commande en option) ou servomoteur.

Classement d’étanchéité : Non classé
Pression admissible : 1500Pa pour longueur 1m
Vitesse admissible : 10m/s max
T° d’utilisation : -20°C à +80°C

UTILISATION

Ils permettent le dosage, l’équilibrage ou l’isolement des réseaux aérauliques.

FIXATION

Fixation par boulons via les trous des angles du cadre.

ACCESSOIRES

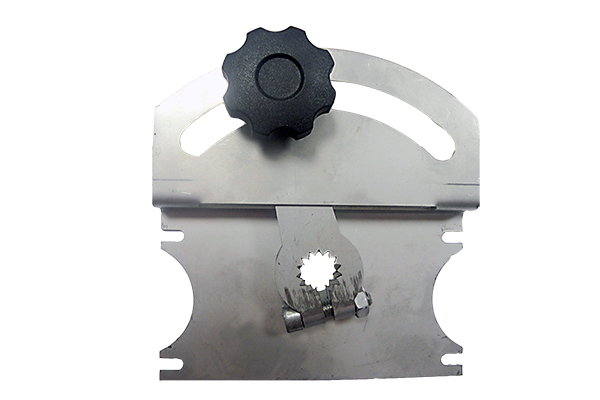

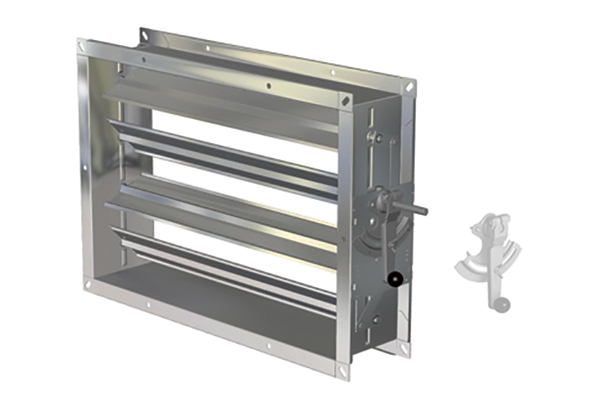

Commande manuelle par levier de commande CDC-I manuel avec blocage par molette et écrou étoile filetée.

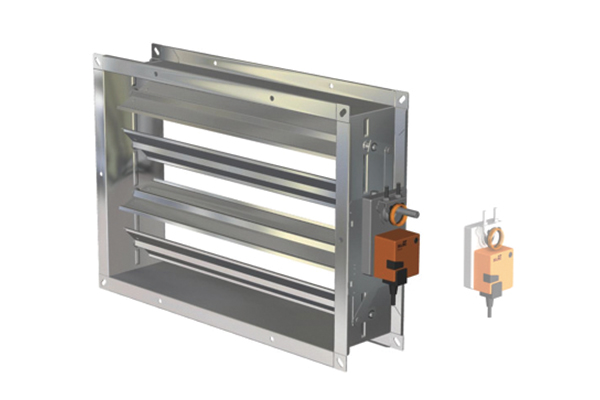

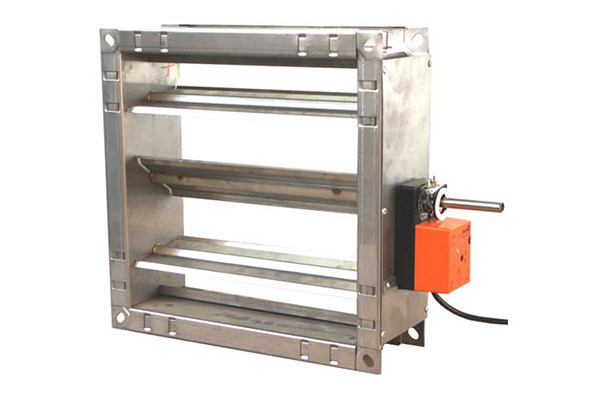

Commande par servomoteurs (voir gamme NENUTEC)

Catégories : Diffusion & reprise de l'air, Registres, Registres acier Étiquette : famille1

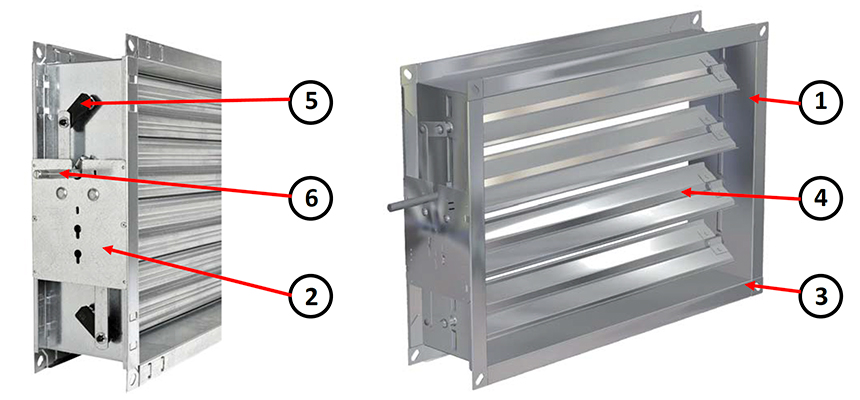

Cadre acier INOX 304

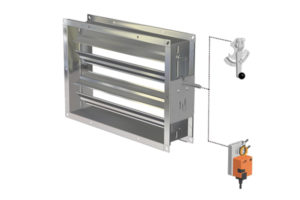

Platine universelle
Trou de fixation
Ailettes acier INOX 304
Embiellages et paliers nylon PA6
Axe de commande Ø12mm Lg 88mm

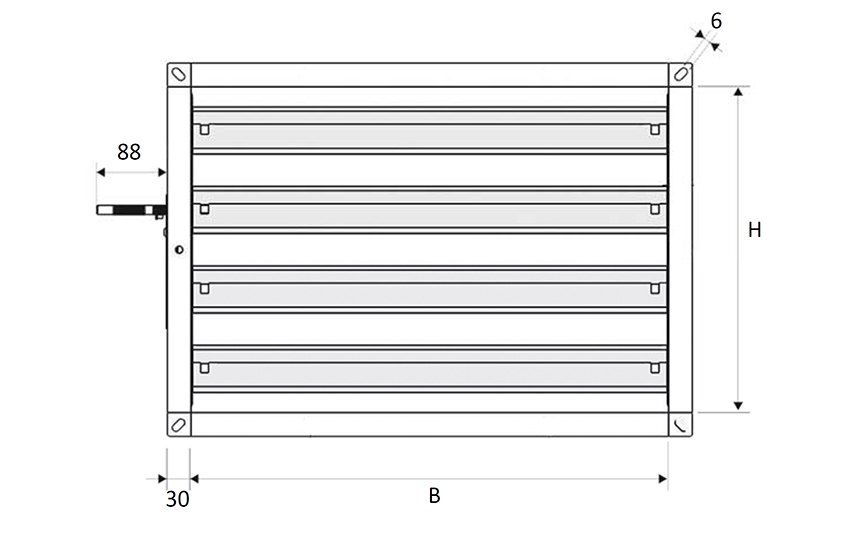

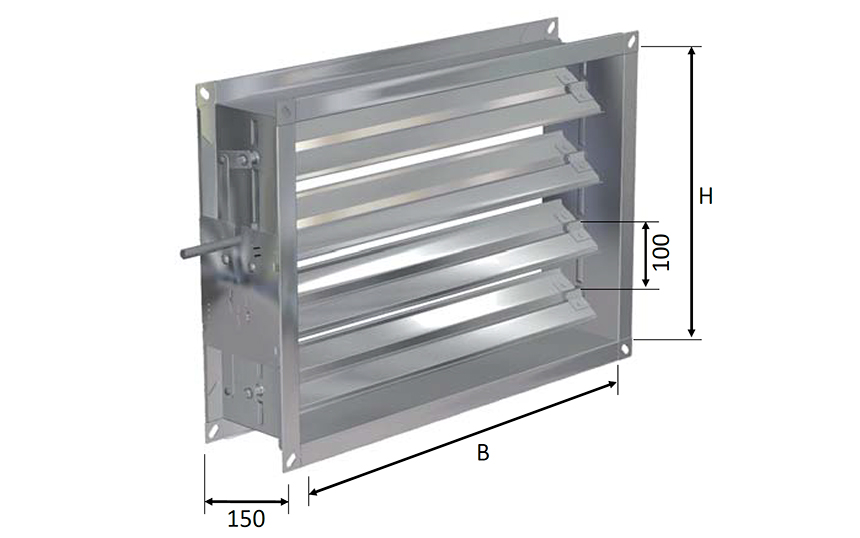

TAILLE NOMINALE

Comme indiqué dans le schéma ci-dessous les registres avec une dimension « nominale » B supérieur à 1250 mm et jusqu’à 2500 mm sont prévus en 2 parties avec 1 renfort central avec axe de commande sur toute la longueur. Pour dimensions de 2500 mm à 3000 mm les registres sont prévus en 3 parties avec 2 renforts centraux.

GAMME

KVZ-I	Base (mm)
Hauteur (mm)	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
Hauteur (mm)	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code
210	155002	155003	155004	155005	155006	155007	155008	155009	155010	155011	155012	155013	155014	155015
310	155022	155023	155024	155025	155026	155027	155028	155029	155030	155031	155032	155033	155034	155035
410	155042	155043	155044	155045	155046	155047	155048	155049	155050	155051	155052	155053	155054	155055
510	155062	155063	155064	155065	155066	155067	155068	155069	155070	155071	155072	155073	155074	155075
610	155082	155083	155084	155085	155086	155087	155088	155089	155090	155091	155092	155093	155094	155095
710	155102	155103	155104	155105	155106	155107	155108	155109	155110	155111	155112	155113	155114	155115
810	155122	155123	155124	155125	155126	155127	155128	155129	155130	155131	155132	155133	155134	155135
910	155142	155143	155144	155145	155146	155147	155148	155149	155150	155151	155152	155153	155154	155155
1010	155162	155163	155164	155165	155166	155167	155168	155169	155170	155171	155172	155173	155174	155175
1110	155182	155183	155184	155185	155186	155187	155188	155189	155190	155191	155192	155193	155194	155195
1210	155202	155203	155204	155205	155206	155207	155208	155209	155210	155211	155212	155213	155214	155215
1310	155222	155223	155224	155225	155226	155227	155228	155229	155230	155231	155232	155233	155234	155235
1410	155242	155243	155244	155245	155246	155247	155248	155249	155250	155251	155252	155253	155254	155255
1510	155262	155263	155264	155265	155266	155267	155268	155269	155270	155271	155272	155273	155274	155275
1610	155282	155283	155284	155285	155286	155287	155288	155289	155290	155291	155292	155293	155294	155295
1710	155302	155303	155304	155305	155306	155307	155308	155309	155310	155311	155312	155313	155314	155315
1810	155322	155323	155324	155325	155326	155327	155328	55329	155330	155331	155332	155333	155334	155335
1910	155342	155343	155344	155345	155346	155347	155348	155349	155350	155351	155352	155353	155354	155355
2010	155362	155363	155364	155365	155366	155367	155368	155369	155370	155371	155372	155373	155374	155375
2110	155382	155383	155384	155385	155386	155387	155388	155389	155390	155391	155392	155393	155394	155395
2210	155402	155403	155404	155405	155406	155407	155408	155409	155410	155411	155412	155413	155414	155415
2310	155422	155423	155424	155425	155246	155247	155428	155429	155430	155431	155432	155433	155434	155435
2410	155442	155443	155444	155445	155446	155447	155448	155449	155450	155451	155452	155453	155454	155455
2510	155462	155463	155464	155465	155466	155467	155468	155469	155470	155471	155472	155473	155474	155475
2610	155482	155483	155484	155485	155486	155487	155488	155489	155490	155491	155492	155493	155494	155495
2710	155502	155503	155504	155505	155506	155507	155508	155509	155510	155511	155512	155513	155514	155515
2810	155522	155523	155524	155525	155526	155527	155528	155529	155530	155531	155532	155533	155534	1555535
2910	155542	155543	155544	155545	155546	155547	155548	155549	155550	155551	155552	155553	155554	155555
3010	155562	155563	155564	155565	155566	155567	155568	155569	155570	155571	155572	155573	155574	155575

KVZ-I	B (mm)
H (mm)	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000
H (mm)	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code
210	155016	155017	155018	155019	155020	155601	155602	155603	155604	155605	155606	155607	155608	155609	155610
310	155036	155037	155038	155039	155040	155621	155622	155623	155624	155625	155626	155627	155628	155629	155630
410	155056	155057	155058	155059	155060	155641	155642	155643	155644	155645	155646	155647	155648	155649	155650
510	155076	155077	155078	155079	155080	155661	155662	155663	155664	155665	155666	155667	155668	155669	155670
610	155096	155097	155098	155099	155100	155681	155682	155683	155684	155685	155686	155687	155688	155689	155690
710	155116	155117	155118	155119	155120	155701	155702	155703	155704	155705	155706	155707	155708	155709	155710
810	155136	155137	155138	155319	155140	155721	155722	155723	155724	155725	155726	155727	155728	155729	155730
910	155156	155157	155158	155159	155160	155741	155742	155743	155744	155745	155746	155747	155748	155749	155750
1010	155176	155177	155178	155179	155180	155761	155762	155763	155764	155765	155766	155767	155768	155769	155770
1110	155196	155197	155198	155199	155200	155781	155782	155783	155784	155785	155786	155787	155788	155789	155790
1210	155216	155217	155218	155219	155220	155801	155802	155803	155804	155805	155806	155807	15508	155809	155810
1310	155236	155237	155238	155239	155240	155821	155822	155823	155824	155825	155826	155827	155828	155829	155830
1410	155256	155257	155258	155259	155260	155841	155842	155843	155844	155845	155846	155847	155848	155849	155850
1510	155276	155277	155279	155279	155280	155861	155862	155863	155864	155865	155866	155867	155868	155869	155870
1610	155296	155297	155298	155299	155300	-	-	-	-	-	-	-	-	-	-
1710	153316	155317	155318	155319	155320	-	-	-	-	-	-	-	-	-	-
1810	155336	155337	155338	155339	155340	-	-	-	-	-	-	-	-	-	-
1910	155356	155357	155358	155359	155360	-	-	-	-	-	-	-	-	-	-
2010	155376	155377	155378	155379	155380	-	-	-	-	-	-	-	-	-	-
2010	155376	155377	155378	155379	155380	-	-	-	-	-	-	-	-	-	-
Accessoires
CDC-I	Clé de commande manuelle														150510

DONNÉES TECHNIQUES

MODELE	Ak [m²]	v [m/s]		Qv [m³/h]		Dp_t (a=40°) [Pa]		LWA (a=40°) [dB(A)]
		min	max	min	max	min	max	min	max
KVZ-I 200x210	0,0420	3	6	450	910	64	255	47	64
KVZ-I 400x210	0,0840	3	6	910	1810	64	255	50	67
KVZ-I 600x210	0,1260	3	6	1360	2720	64	255	52	69
KVZ-I 800x210	0,1680	3	6	1810	3630	64	255	53	70
KVZ-I 1000x210	0,2100	3	6	2270	4540	64	255	54	71
KVZ-I 1200x210	0,2520	3	6	2720	5440	64	255	55	72
KVZ-I 1400x210	0,2940	3	6	3180	6350	64	255	55	73
KVZ-I 400x410	0,1640	3	6	1770	3540	64	255	53	70
KVZ-I 600x410	0,2460	3	6	2660	5310	64	255	55	72
KVZ-I 800x410	0,3280	3	6	3540	7080	64	255	56	73
KVZ-I 1000x410	0,4100	3	6	4430	8860	64	255	57	74
KVZ-I 1200x410	0,4920	3	6	5310	10630	64	255	58	75
KVZ-I 1400x410	0,5740	3	6	6200	12400	64	255	58	76
KVZ-I 600x610	0,3660	3	6	3950	7910	64	255	56	74
KVZ-I 800x610	0,4880	3	6	5270	10540	64	255	58	75
KVZ-I 1000x610	0,6100	3	6	6590	13180	64	255	59	76
KVZ-I 1200x610	0,7320	3	6	7910	15810	64	255	59	77
KVZ-I 1400x610	0,8540	3	6	9220	18450	64	255	60	77
KVZ-I 800x810	0,6480	3	6	7000	14000	64	255	59	76
KVZ-I 1000x810	0,8100	3	6	8750	17500	64	255	60	77
KVZ-I 1200x810	0,9720	3	6	10500	21000	64	255	61	78
KVZ-I 1400x810	1,1340	3	6	12250	24490	64	255	61	78
KVZ-I 1000x1010	1,0100	3	6	10910	21820	64	255	61	78
KVZ-I 1200x1010	1,2120	3	6	13090	26180	64	255	62	79
KVZ-I 1400x1010	1,4140	3	6	15270	30540	64	255	62	79
KVZ-I 1200x1210	1,4520	3	6	15680	31360	64	255	62	80
KVZ-I 1400x1210	1,6940	3	6	18300	36590	64	255	63	80
KVZ-I 1400x1410	1,9740	3	6	21320	42640	64	255	64	81
