MONTAGE GRILLES



MONTAGE PAR CLIPS (STANDARD)

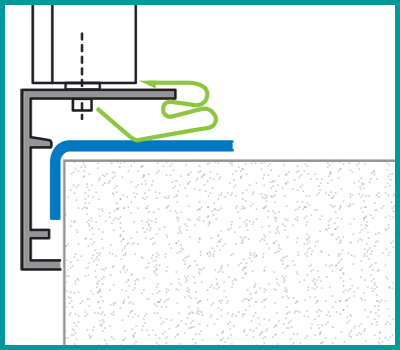

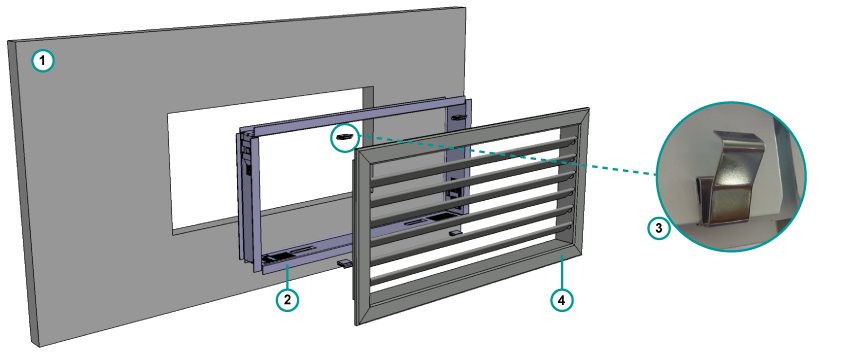

Fixation par clips

 Mur

 Contre cadre CTZ

 Clips

 Grille

Clips de fixation à friction, pour le montage et le démontage rapide de la grille, la forme spécifique permet le maintien dans le crénelage du contre cadre ou le bourrelet des plénums (montage en plafond déconseillé).

MONTAGE PAR VIS APPARENT

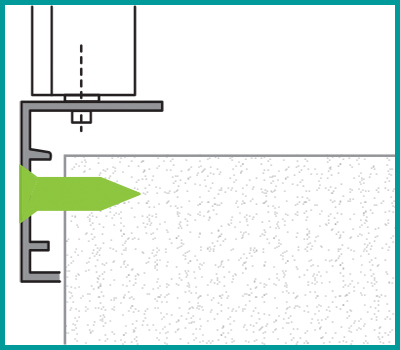

Fixation par vis

Nbr de trou pour fixation par vis

Hauteur
[mm]
Longueur
[mm]
200250300350≥400
10022244
15022244
20022244
≥25022244

Sur demande, il est possible d’avoir les cadres pré-percés pour fixation des grilles par vis apparentes (vis non fournies).

MONTAGE PAR AIMANTS

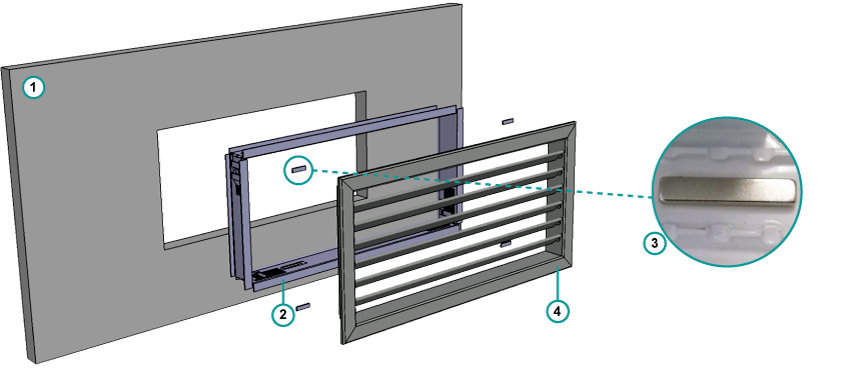

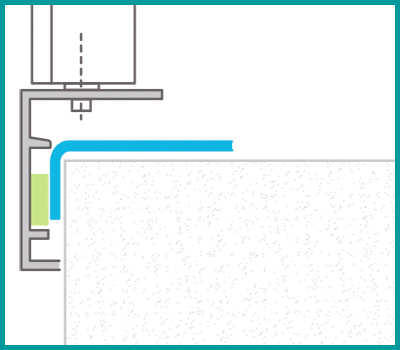

Fixation par aimants

 Mur

 Contre cadre CTZ

 Aimants

 Grille

Montage aimants

Système de fixation pour la rénovation et dans le cas de plénum non équipé de bourrelet (montage en plafond déconseillé).

MONTAGE PAR BATTEUSES

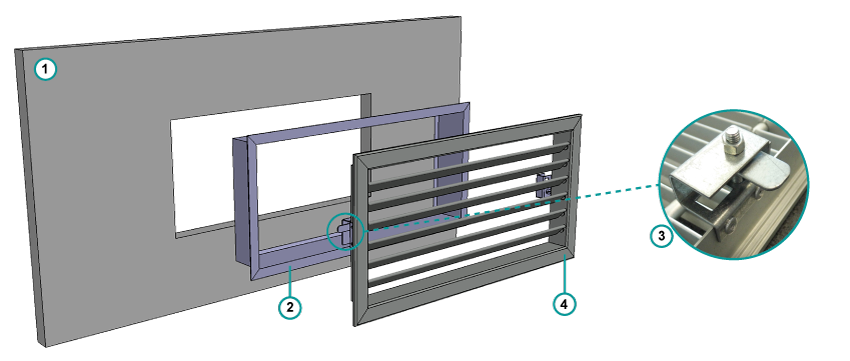

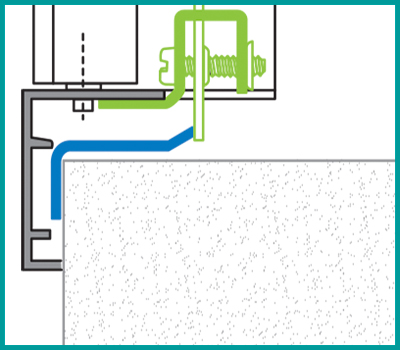

Fixation par batteuses Mur

 Contre cadre CTZ

 Batteuses

 Grille

Montage-batteuses

Système de fixation pour montage en plafond, pour des grilles de grandes dimensions et ou il y a la nécessité de ne pas pouvoir démonter la grille sans outils (nécessite contre cadre ou plénum spécifique).


logo-pdf  Page catalogue « Montage grille »
