BDO

DESCRIPTION

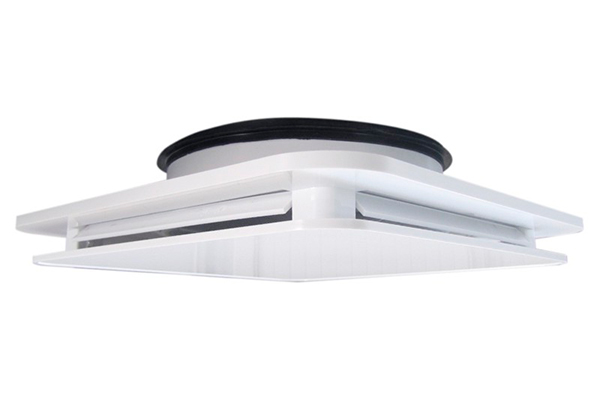

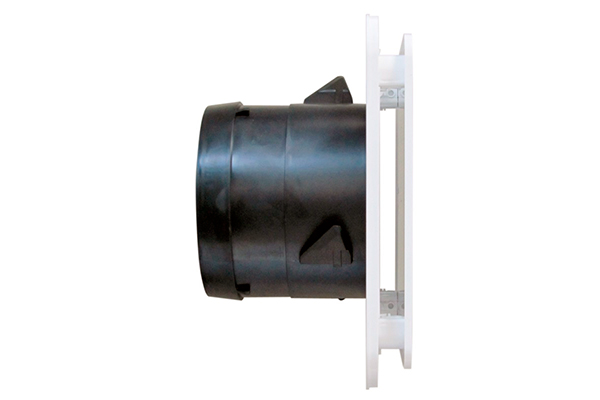

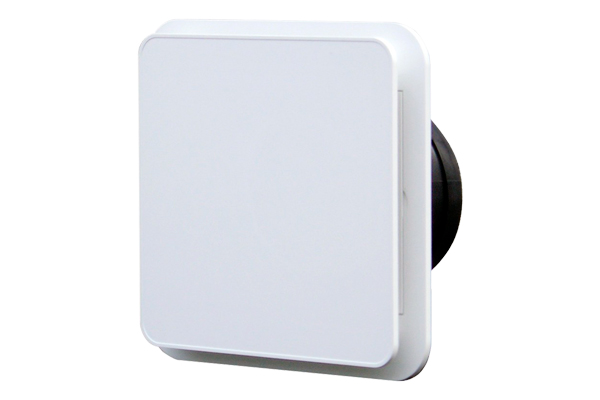

Bouches d’extraction et d’insufflation, utilisées en VMC simple et double flux.

Fabrication en ABS blanc RAL 9003.

Elles peuvent s’installer au mur ou au plafond sur des parois type placo.

Leur système d’ailettes intégrées réglables dans la bouche permet d’orienter le jet d’air dans les directions choisies et ainsi de pouvoir l’utiliser en chauffage, climatisation et ventilation.

Équipée en standard d’une manchette plastique (BDO-80/125) ou métallique (BDO 160/200) à griffe, permettant la fixation directe dans un plafond en plaque de plâtre.

Façade amovible permettant le réglage de la hauteur de la veine d’air et faciliter le nettoyage.

Peuvent se monter avec un régulateur dans la manchette ou dans un conduit.

MISE EN ŒUVRE

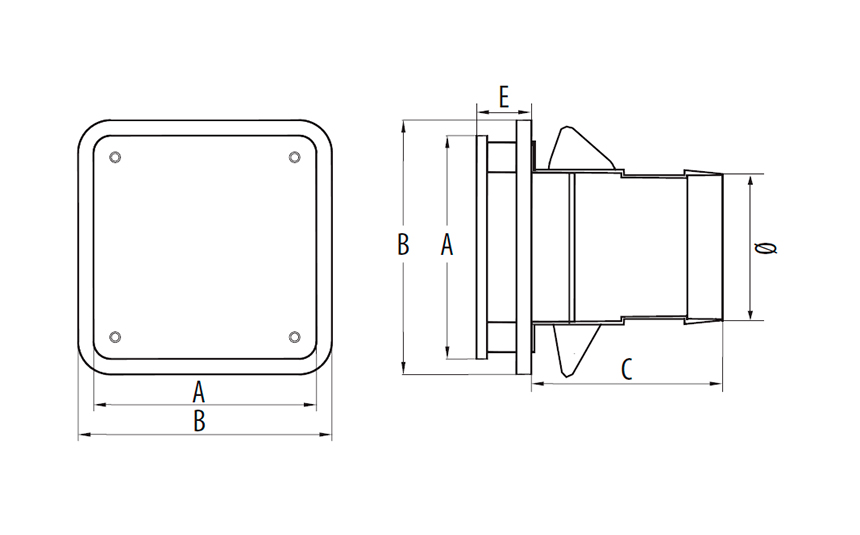

Ø 80 / 125 :
Livrée avec manchette placo. Le régulateur à débit constant RDR peut être mis directement dans la manchette ou dans le conduit.
Respecter le sens de montage (soufflage ou extraction).

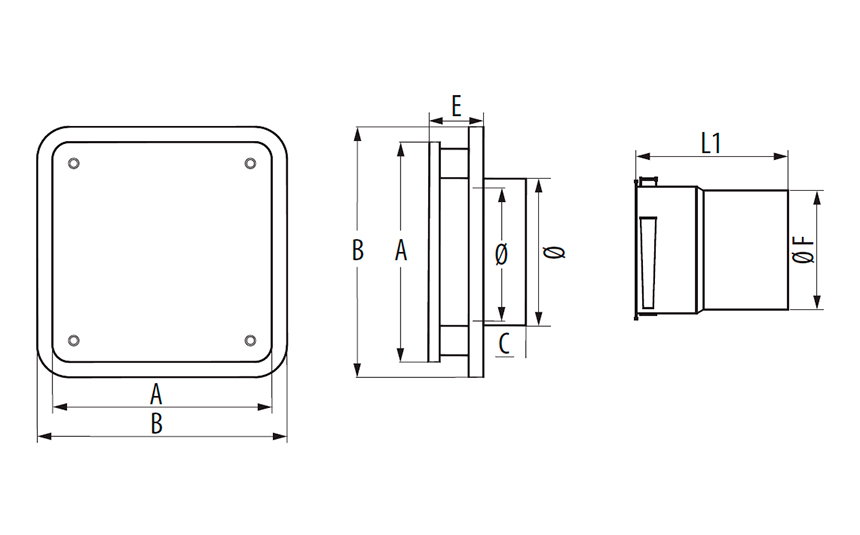

Ø 160 / 200 :
Montage par simple emboîtement sur la manchette ou directement sur un conduit rigide. Le régulateur à débit constant RDR doit être mis dans le conduit.

RÉGLAGES

Catégories : Bouches extractions et insufflations plastiques, Entrees d'air & bouches de ventilation Étiquette : famille7

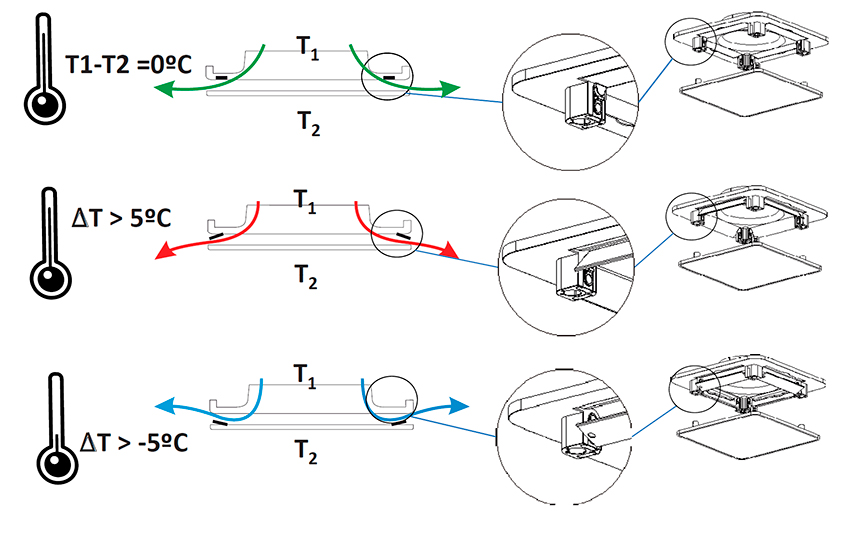

: Orientation des déflecteurs en fonction du différentiel de température entre la température de soufflage et la température ambiante

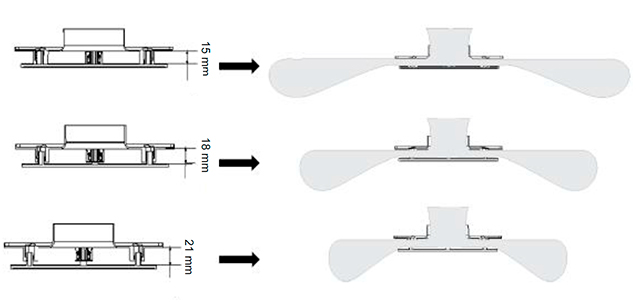

: Réglage de la portée par modification de la hauteur de la façade.

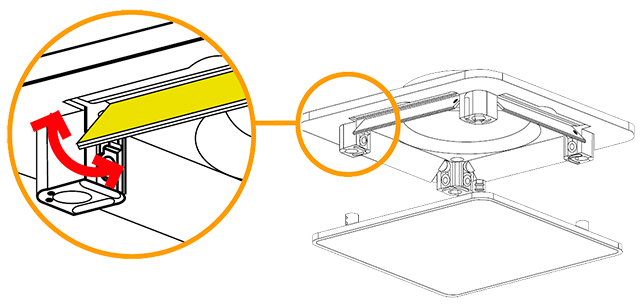

: Détail de l’orientation du flux d’air.

GAMME

Ø	Code	Désignation
BDO 80	915731	BDO 80 bouche plastique Ø80mm 15/160 m³/h
BDO 125	915732	BDO 125 bouche plastique Ø125mm 45/150 m³/h
BDO 160	915733	BDO 160 bouche plastique Ø160mm 120/240 m³/h
BDO 200	915734	BDO 200 bouche plastique Ø200mm 240/350 m³/h

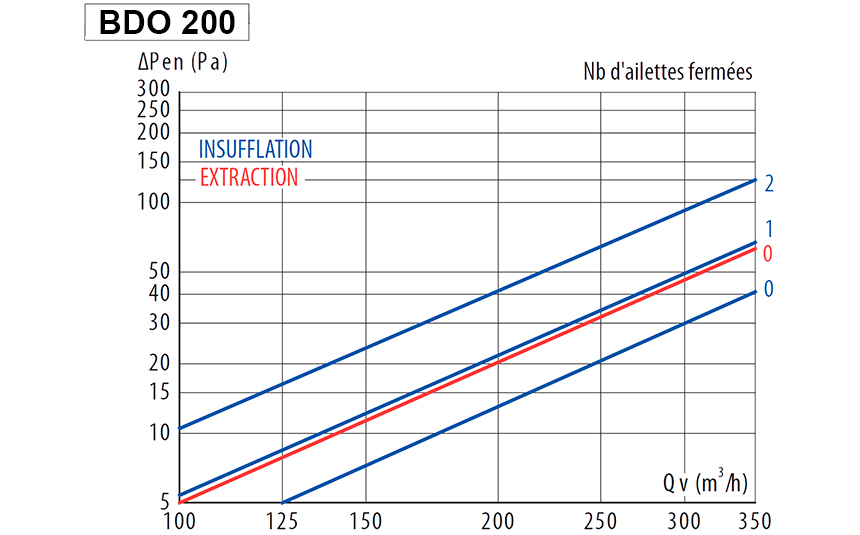

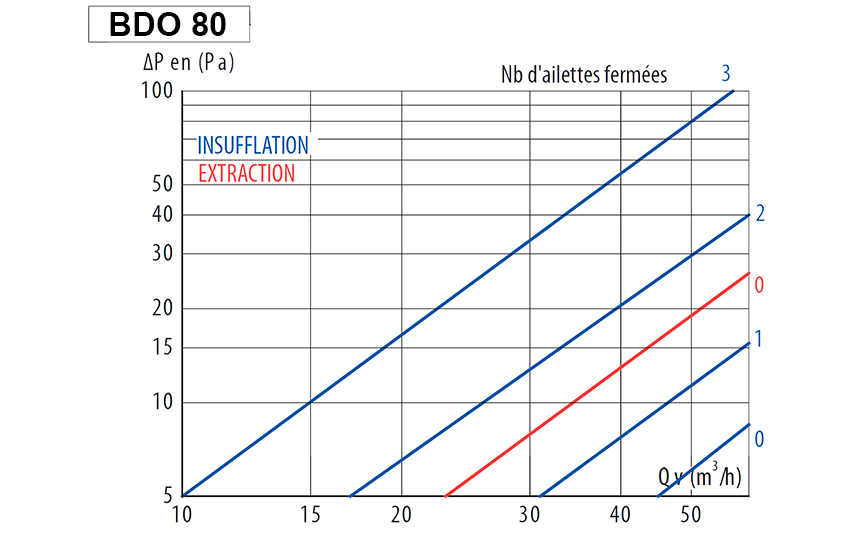

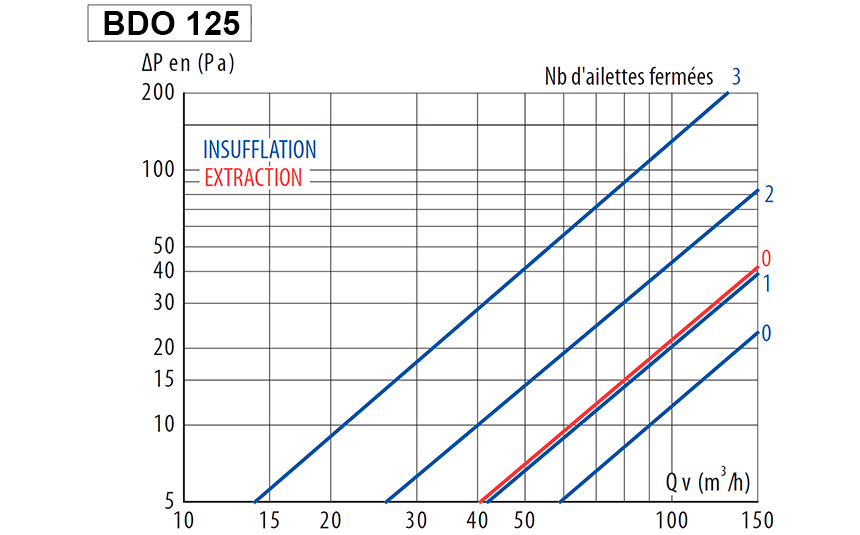

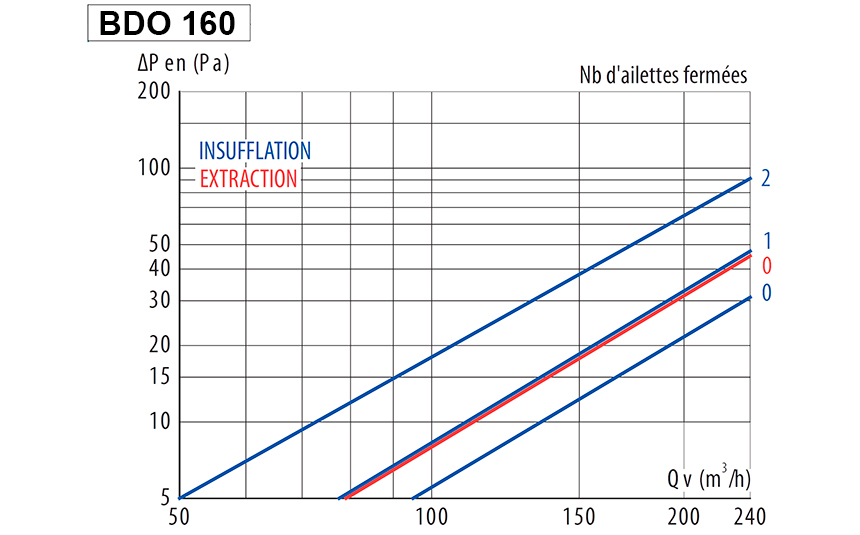

CARACTÉRISTIQUES TECHNIQUES

Modèle	Qv [m³/h]
		Dp_t [Pa]	LWA [dB(A)]	Dp_t [Pa]	LWA [dB(A)]	Dp_t [Pa]	LWA [dB(A)]	Dp_t [Pa]	LWA [dB(A)]	Dp_t [Pa]	LWA [dB(A)]
BDO 80	15	2	24	1	23	2	24	3	24	8	24
BDO 80	60	21	27	12	26	20	28	40	34	117	44
BDO 125	45	4	24	3	23	5	24	10	24	28	25
BDO 125	150	39	35	28	36	48	39	97	47	-	-
BDO 160	120	13	<20	9	23	15	21	30	32	-	-
BDO 160	240	45	37	31	40	47	42	91	49	-	-
BDO 200	240	30	29	20	28	32	32	59	43	-	-
BDO 200	350	63	40	41	39	67	44	-	-	-	-
