CEP (MINIMAX®)

APPLICATION

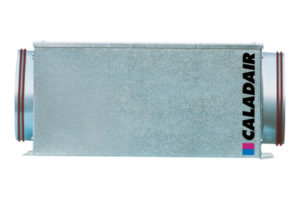

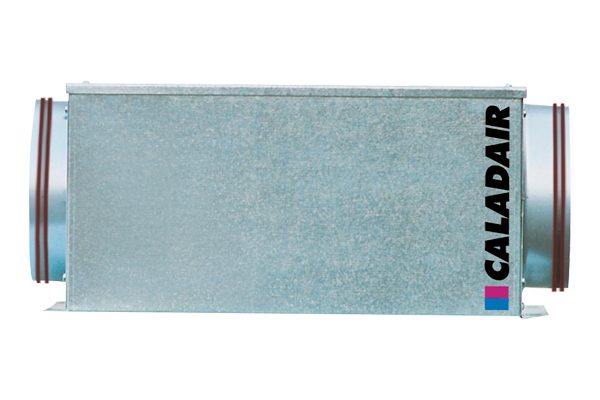

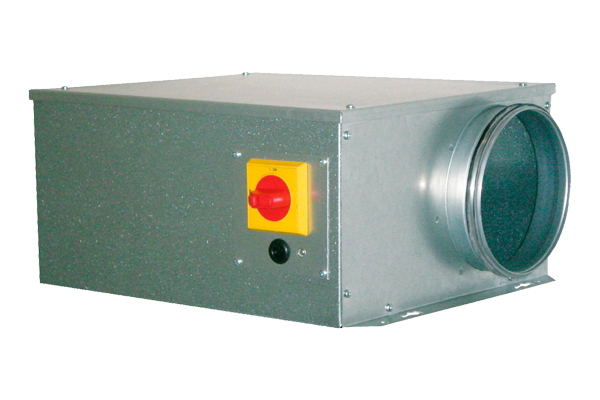

Caisson de ventilation d’extraction ou d’insufflation particulièrement adapté pour répondre à des contraintes dimensionnelles d’installation (faible hauteur) et à des exigences acoustiques (version isolation phonique renforcée), destiné à la ventilation de locaux nécessitant de faibles et moyens débits.

GAMME

Déclinée en 4 tailles et 7 modèles, la gamme CEP couvre des débits de 50 à 4000 m3/h

Disponible en 2 versions :
22  Standard : CEP (MINIMAX®)
22  Insonorisé : CIEP (MINIMAX® PHONIC) par isolation laine de roche haute densité (120kg/m3).
Version disponible en option avec filtre gravimétrique G4, épaisseur 20 mm.

Tous ces appareils sont réalisés en tôle d’acier galvanisé, épaisseur 10/10ème avec moteur à accouplement direct et moteur 3 vitesses jusqu’au modèle 250.
Turbine à réaction simple ouïe sur CEP 125, 160 et 250 et turbine à action double ouïe sur les autres modèles.

Gamme équipée en série d’un interrupteur de proximité, de pieds avec empreinte pour fixation et piquages double joints à lèvre.

INSTALLATION

22  Équipé d’un couvercle pare-pluie, il peut être installé en extérieur
22  Possibilité d’utiliser le caisson en plafond ou contre un mur dans toutes les positions
22  Accès aisé à tous les éléments internes
22  Température d’utilisation : 40° C

NB : afin d’être conforme à la directive Ecoconception ErP 2009/125/EC applicable au 1er Janvier 2016 sur les UVNR( Unité de Ventilation Non Résidentielle), tous les caissons d’extraction ou d’insufflation avec motorisation AC non équipés de moteur 3 vitesses devront impérativement être équipés d’un variateur de tension (REG/RES/VEC/VATM/ CATM ou LOBBY).

GAMME

CodeDésignationCodeDésignationCodeDésignationTaille L x H x E
CEP - Caisson standard CIEP - Caisson insonoriséFiltres
251002CEP 125251022CIEP 125---
251004CEP 160251024CIEP 160---
251006CEP 200251027CIEP 200251450F 200-250 G4290x340x25
251008CEP 250251030CIEP 250---
251012CEP 315251032CIEP 315251451F 315-316 G4380x440x25
251014CEP 316251034CIEP 316---
251016CEP 355251036CIEP 355251452F 355-400 G5470x540x25

CARACTÉRISTIQUES ÉLECTRIQUES

Modèle
CEP/CIEP
Tension alimentation
( V / Ph / Hz)
Puissance nominale
(W)
Intensité de protection
(A)
Temp. Utilisation
(°C / °C)
Moteur
IP/Classe
Protection thermiqueVariation de vitesse
125230 / 1 / 50500.23-20° / 60IP44 / BPTIAUTOTRANSFO OU ELECTRONIQUE
160230 / 1 / 50630.26-20 / 60IP44 / BPTI
200230 / 1 / 501700.74-25 / 60IP44 / FPTI
250230 / 1 / 501550.68-25 / 60IP44 / BPTI
315230 / 1 / 501471.6-20 / 40IP44 / FPTI
316230 / 1 / 503002.4-20 / 40IP44 / FPTI
355230 / 1 / 504203.9-20 / 40IP44 / FPTI
400230 / 1 / 505508.0-20 / 40IP44 / FPTI

CARACTÉRISTIQUES DIMENSIONNELLES

Modèle
CEP/CIEP
A
mm
B
mm
C
mm
Ø
mm
D
mm
E1
mm
E
mm
G
mm
Poids appareil
(kg)
CEPCIEP
12546020035012511525525560911
16046020035016010024525560911
200350295400200180200200601214
250540335450250165225225601619
315470385450315210225225602023
316470385450315210225225602225
355570475550355260275275602833
400570475550400260275275603540

FT : 2283-02-A-MINIMAX

  • Dimensions CEP/CEP-BC - Face
  • Dimensions CEP/CEP-BC - Dessus

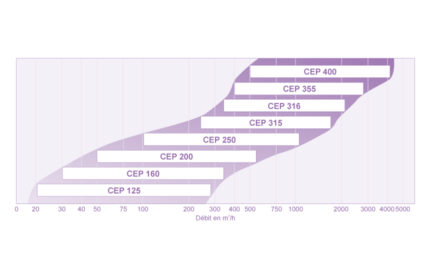

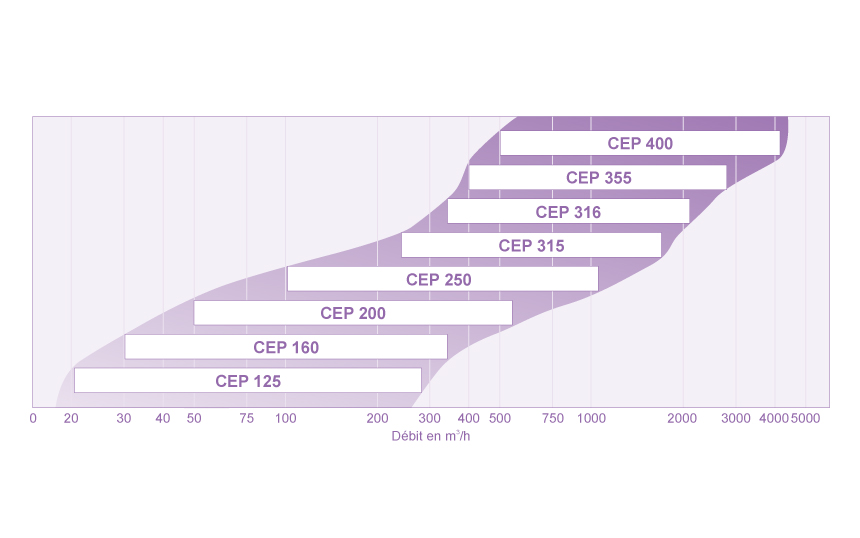

  • Courbe de présélection CEP (MINIMAX®)

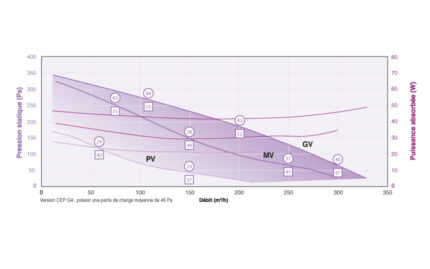

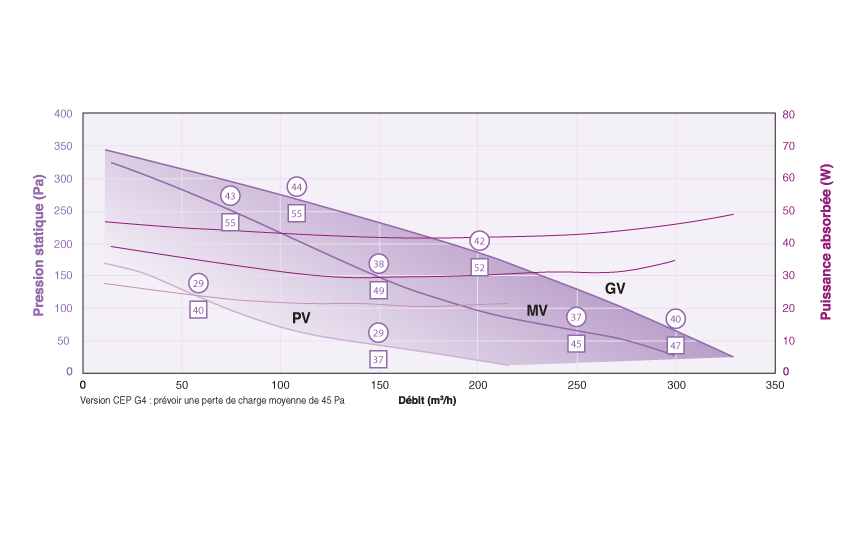

  • Courbe CEP 125

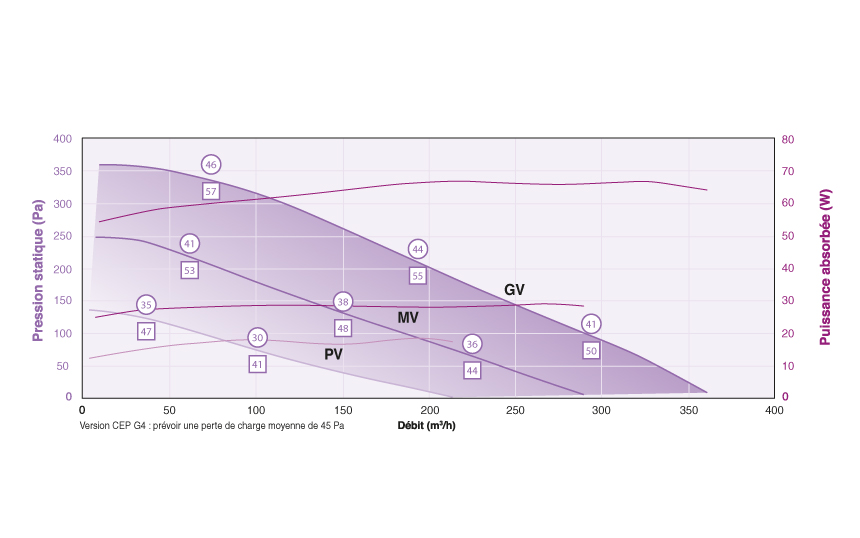

  • Courbe CEP 160

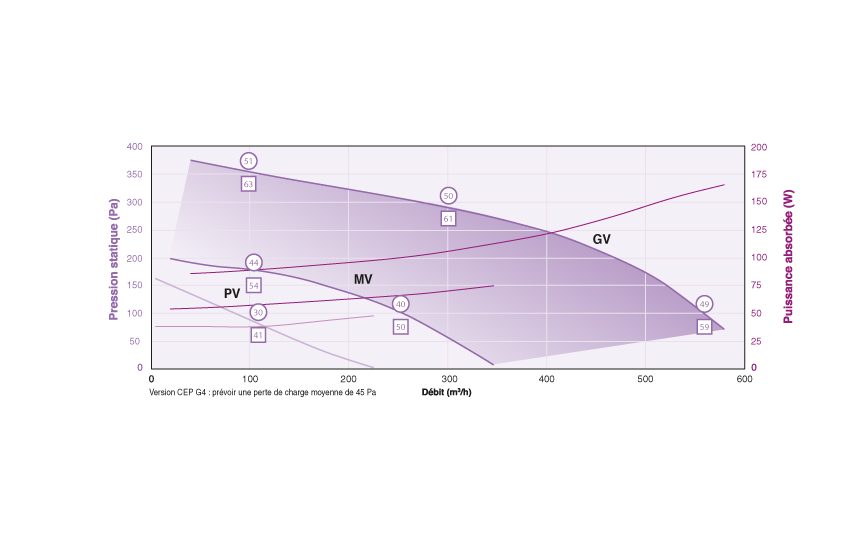

  • Courbe CEP 200

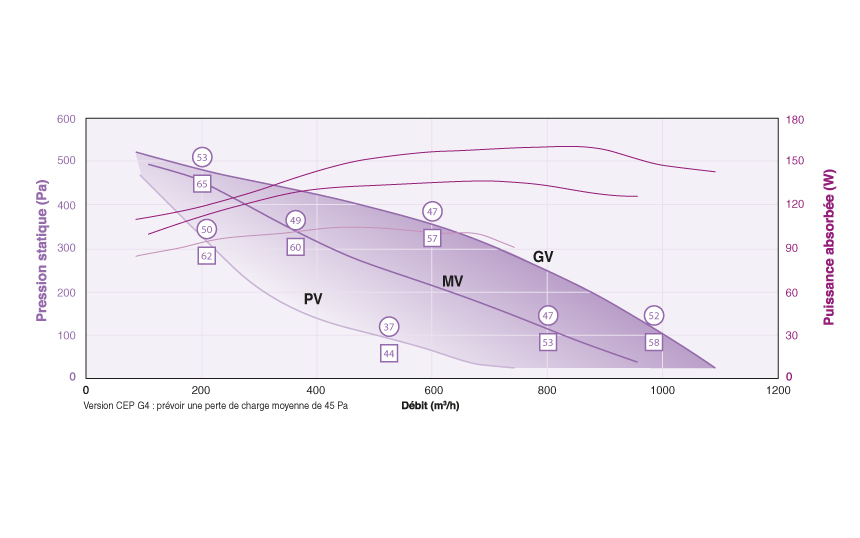

  • Courbe CEP 250

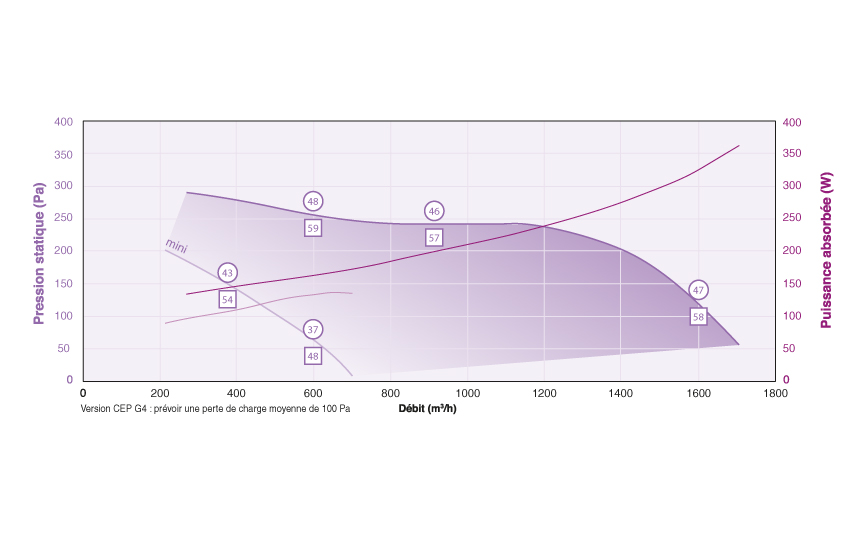

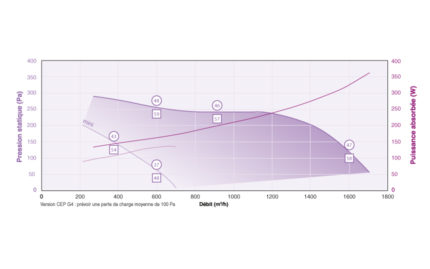

  • Courbe CEP 315

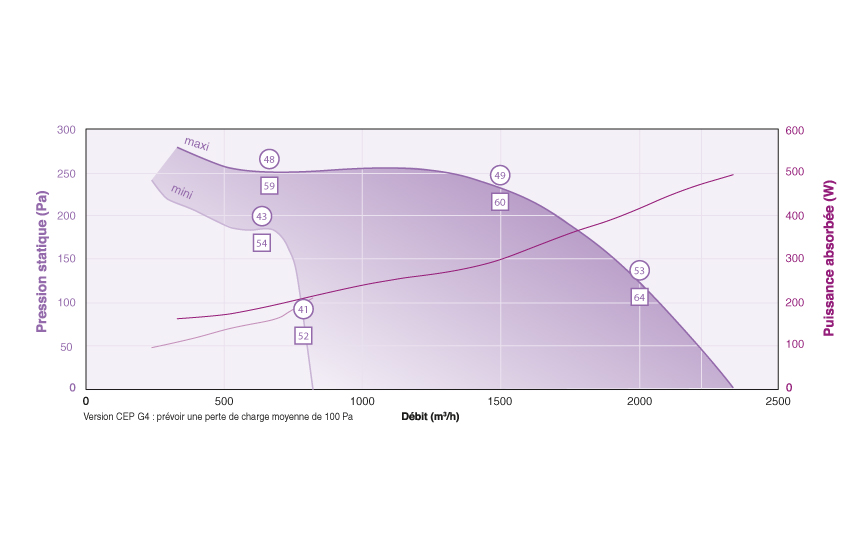

  • Courbe CEP 316

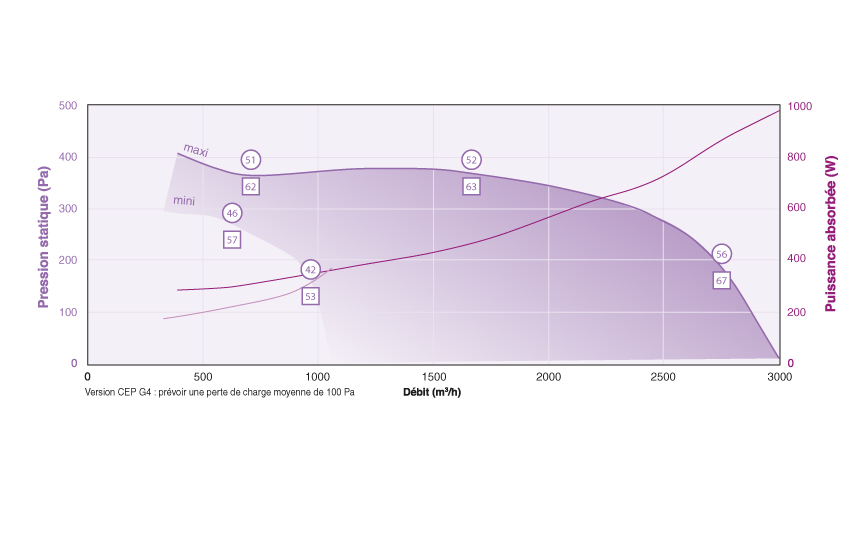

  • Courbe CEP 355

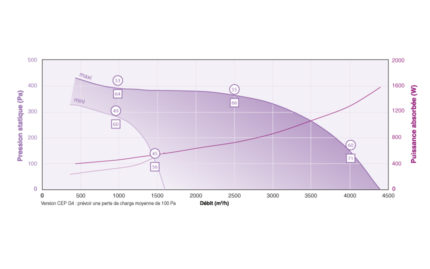

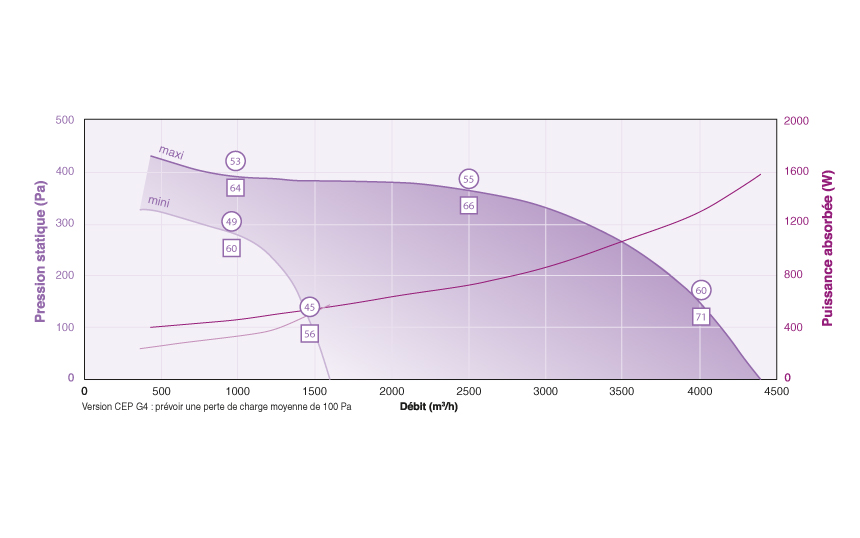

  • Courbe CEP 400
