PRÉSENTATION

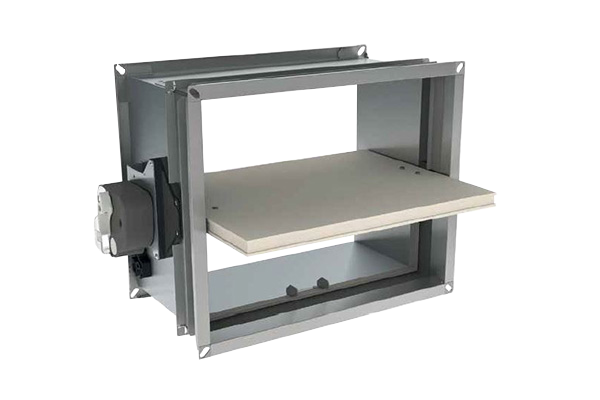

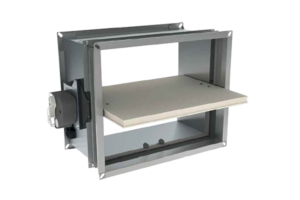

Clapet coupe-feu rectangulaire CU-LT avec une résistance au feu jusqu’à 120 minutes. Une perte de charge minimale est garantie notamment par sa lame fine et la transmission hors du tunnel.

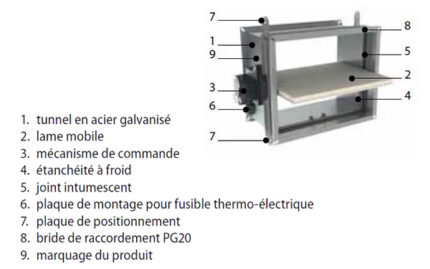

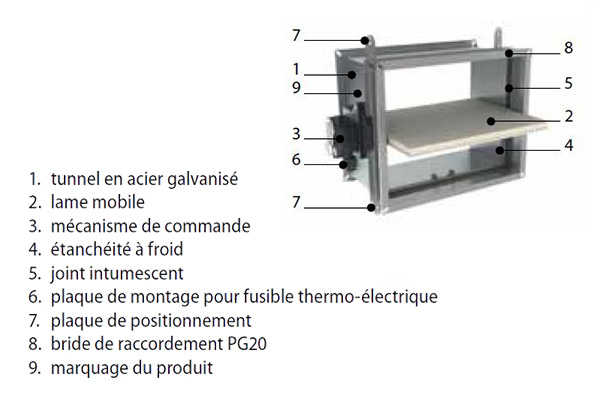

Son tunnel en acier galvanisé contribue au poids léger du clapet.

Les clapets se différencient notamment par leur degré de résistance au feu, par leurs qualités aérauliques et par leur simplicité d’installation.

CARACTÉRISTIQUES PRINCIPALES

  Simple à installer
  Performances acoustiques optimales
  Convient pour pose encastrée
 Encombrement réduit pour volume habitable net supérieur
  Distance minimale autorisée
  Approuvé pour montage en paroi massive, dalle massive et paroi légère
  Sans entretien
  Mécanisme de commande entièrement hors du mur
  Pour applications intérieures
  Température ambiante de max 50°C

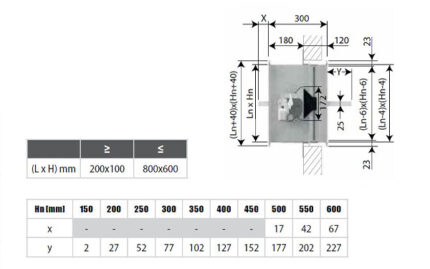

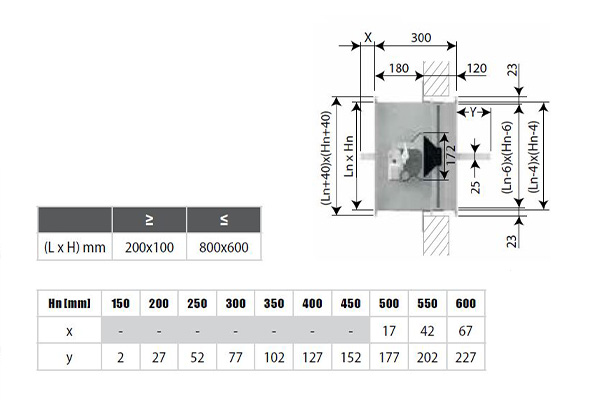

TAILLES

  (LxH mm) ≥ 200×100
  (LxH mm) ≤ 800×600

FONCTIONNEMENT

Ils rétablissent le degré de résistance au feu et l’étanchéité à la fumée de la paroi traversée par la gaine.

2 Mécanismes de déclenchement disponibles :

MFUS : Le mécanisme à fusible MFUS ferme la lame du clapet coupe-feu automatiquement si la température dans la gaine dépasse 72°C. Le clapet peut également être déclenché et réarmé manuellement.

UNIQ : Conforme à la NF S 61-937, le mécanisme de commande UNIQ est conçu pour commander le clapet manuellement ou à distance.

RÉGLEMENTATION

Produit conforme au référentiel Européen selon la norme EN 15650-2010.

  Certificat CE : CE_DoP_Rf-t_C2_FR
  Pression de service : De 300 à 500 Pa
  Étanchéité à l’air conformément à EN 1751 : classe C
Résistance au feu selon EN 1366-2 et classements selon EN 13501-3

MONTAGES AUTORISES

  En parois massives – Béton cellulaire ( ≥ 100 mm)
  En parois flexibles – Ossature métallique et plaques de plâtre type A ou F ( ≥ 100 mm)
  En dalles massives – Béton carmé (≥ 110 mm ou ≥ 150 mm)
 En dalles massives – Béton cellulaire (≥ 150 mm)

INSTALLATION

Les clapets coupe-feu sont installés aux traversées des parois de compartiments coupe-feu par le réseau de ventilation. Ils rétablissent le degré de résistance au feu et l’étanchéité à la fumée de la paroi traversée par la gaine.

ACCESSOIRES

  Moteur de réarmement ME 24V/48V (Kits MF UNIQ)
  Contact de position début et fin de course unipolaire ou bipolaire (FCU/FDCU/FDCB)
