CVTC4L (NOE^® LOBBY)

APPLICATION

Gamme de ventilateurs destinée à l’extraction de l’air des immeubles collectifs de par sa classification de tenue au feu à 400°C pendant 1/2 heure nécessitant de moyens et forts débits à pression constante basse consommation.

GAMME

Composée de 10 modèles, elle couvre des débits de 400 à 11400 m³/h dans de nombreuses configurations.

Disponible en 2 versions :
CVTC4L : standard à pression constante
CVTIC4L : insonorisé à pression constante

Chacune disponible en 2 configurations :
H : 1 aspiration et 1 rejet horizontal
V : 2 aspirations horizontales et rejet vertical

Tous ces appareils sont réalisés en tôle d'acier galvanisé et sont équipés de ventilateurs double ouïes à action et d’un moteur IP 55 classe F, accouplement poulie courroie (poulie motrice variable).

Solution éconologique^® : le maintien de l’installation à pression constante sur toute la plage de débit du caisson assurera une basse consommation d’énergie puisque la vitesse de rotation du ventilateur sera adaptée instantanément aux besoins de l’installation.

Les gains en consommation d’énergie ainsi obtenus sont d'environ 30 à 60 %.

Gamme équipée en série d’un interrupteur de proximité, de pressostat de contrôle débit d’air, de piquages double joints à lèvre et de courroie de rechange.

Coffret LOBBY^® IP54 équipé d’un variateur de fréquence et d’un capteur de pression avec intégrateur de signal monté et câblé de série avec réglage usine à 180 Pa.

Version CVTIC4L (NOE SILENCE) homologuée 400°C 1/2 h. L’isolation du caisson par laine minérale M0 haute densité 25 mm permet d’atteindre des performances acoustiques conformes aux exigences de la nouvelle réglementation.

Avis techniques CSTB pour utilisation Hygro A, Hygro B et Hygro Gaz.

INSTALLATION

  Peut être utilisé en intérieur ou extérieur
  Accès aisé à tous les éléments internes
  Entièrement démontable

GAMME

Code	Désignation	Code	Désignation	Code	Désignation	Code	Désignation
CVTC4L H - Standard Pression constante Refoulement horizontal		CVTC4L V - Standard Pression constante Refoulement vertical		CVTIC4L H - Insonorisé Pression constante Refoulement horizontal		CVTIC4L V - Insonorisé Pression constante Refoulement vertical

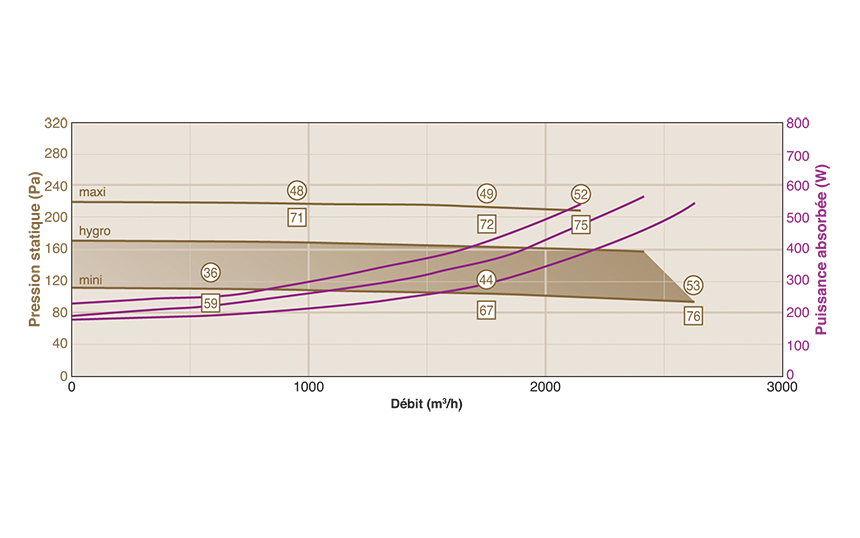

264101	CVTC4L H 2600	264151	CVTC4L V 2600	264301	CVTIC4L H 2600	264351	CVTIC4L V 2600

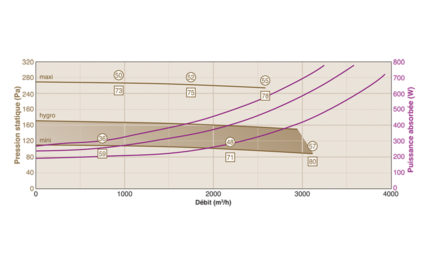

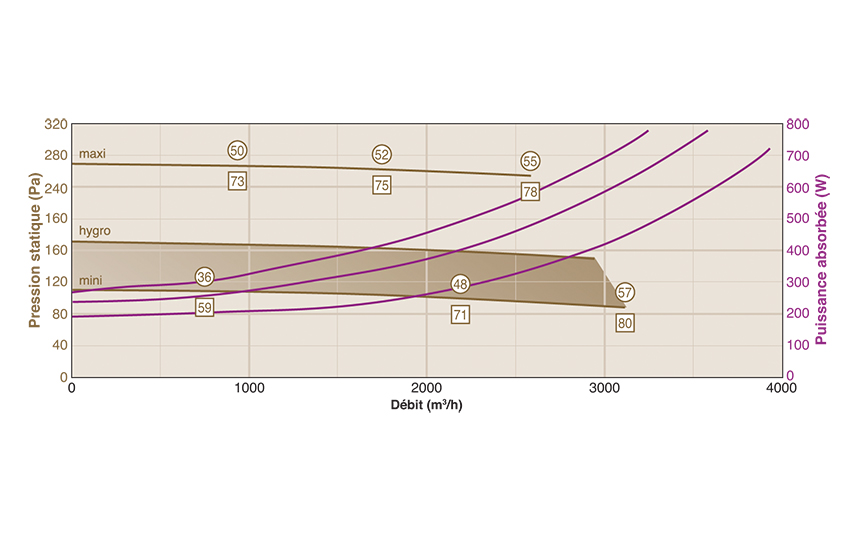

261002	CVTC4L H 3000	264152	CVTC4L V 3000	264302	CVTIC4L H 3000	264352	CVTIC4L V 3000

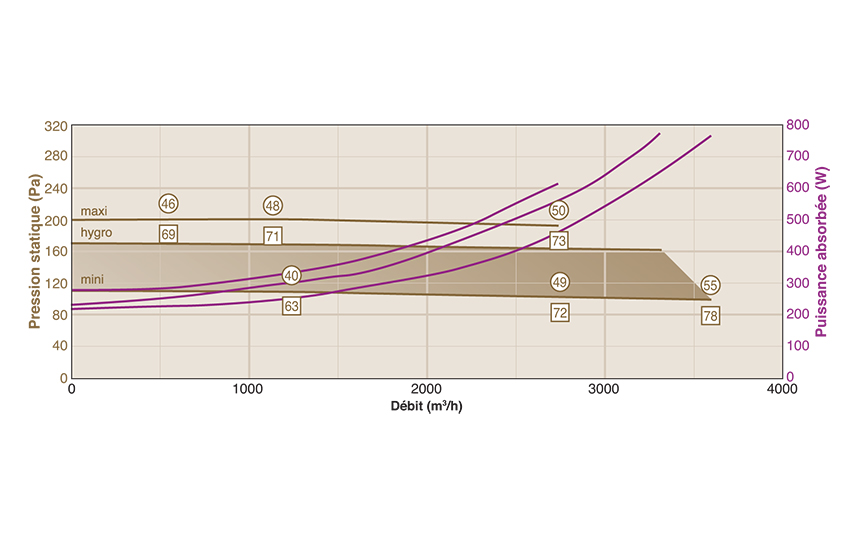

264103	CVTC4L H 3400	264153	CVTC4L V 3400	264303	CVTIC4L H 3400	264353	CVTIC4L V 3400

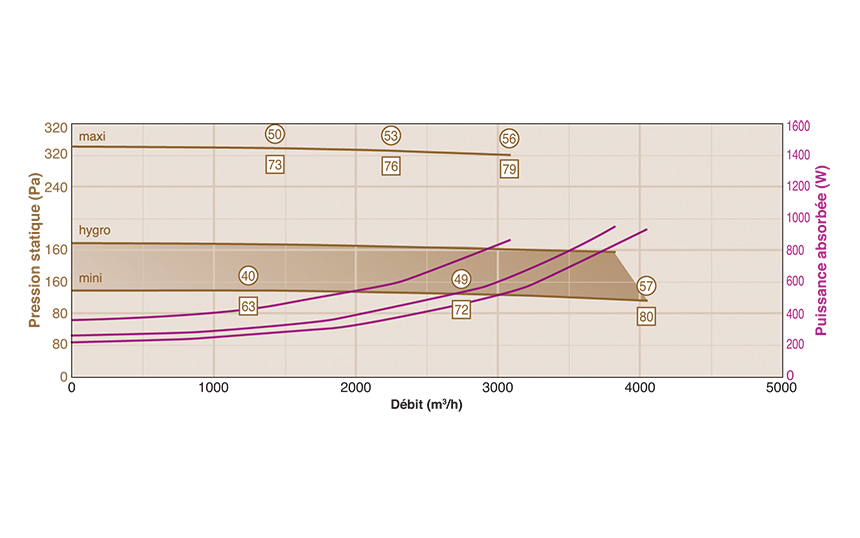

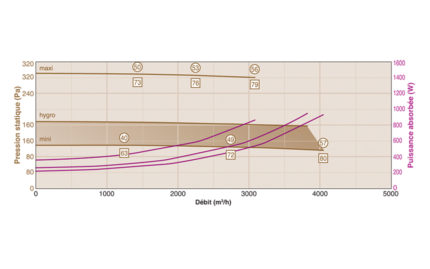

264104	CVTC4L H 3800	264154	CVTC4L V 3800	264304	CVTIC4L H 3800	264354	CVTIC4L V 3800

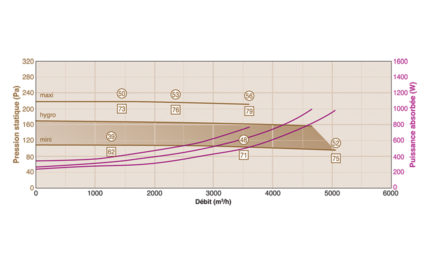

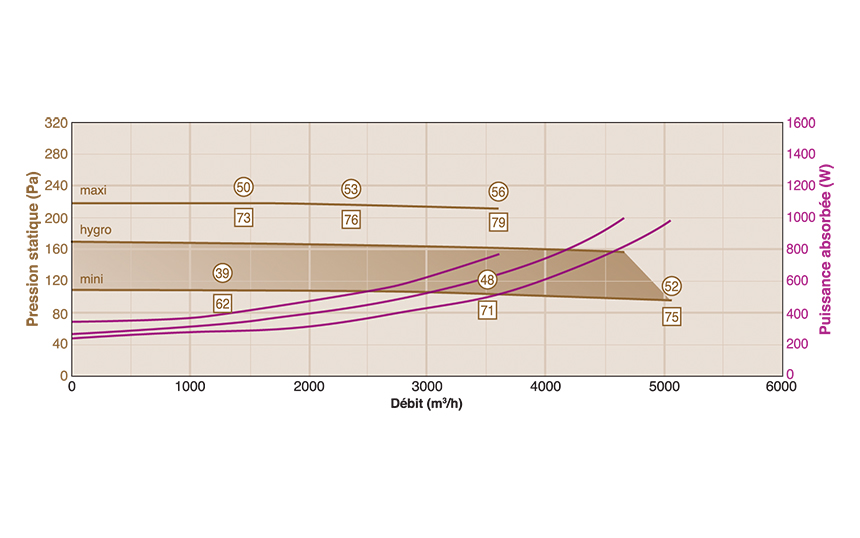

264105	CVTC4L H 4800	264155	CVTC4L V 4800	264305	CVTIC4L H 4800	264355	CVTIC4L V 4800

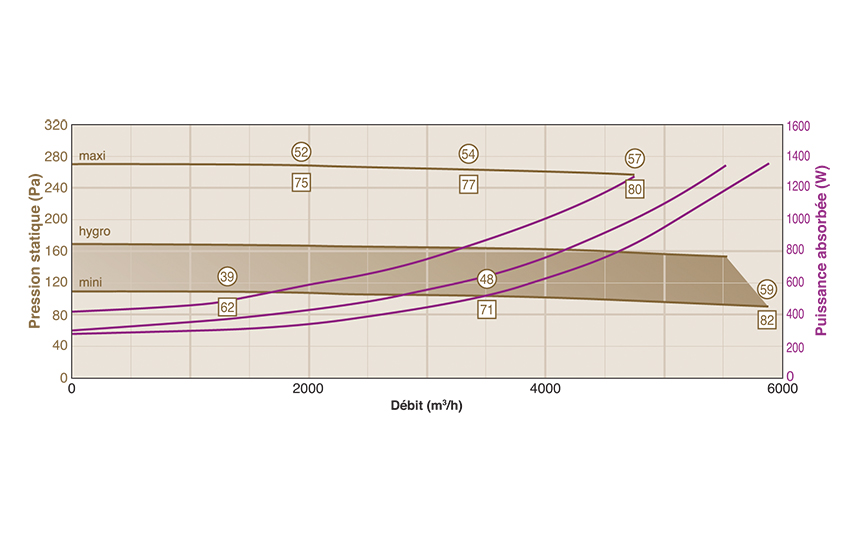

264106	CVTC4L H 5600	264156	CVTC4L V 5600	264306	CVTIC4L H 5600	264356	CVTIC4L V 5600

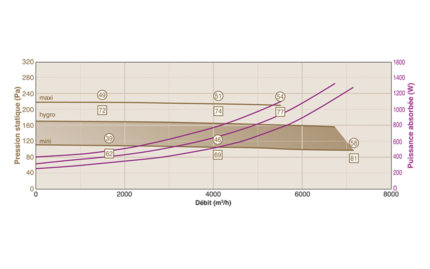

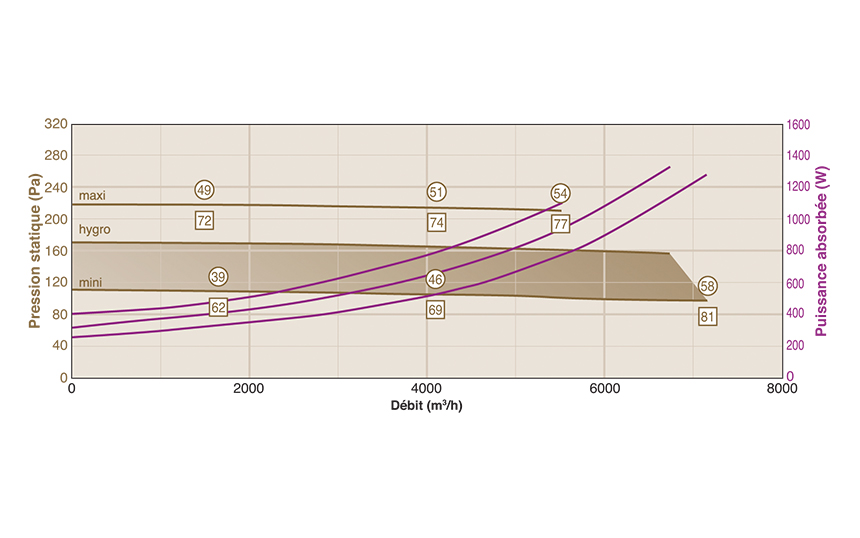

264107	CVTC4L H 6800	264157	CVTC4L V 6800	264307	CVTIC4L H 6800	264357	CVTIC4L V 6800

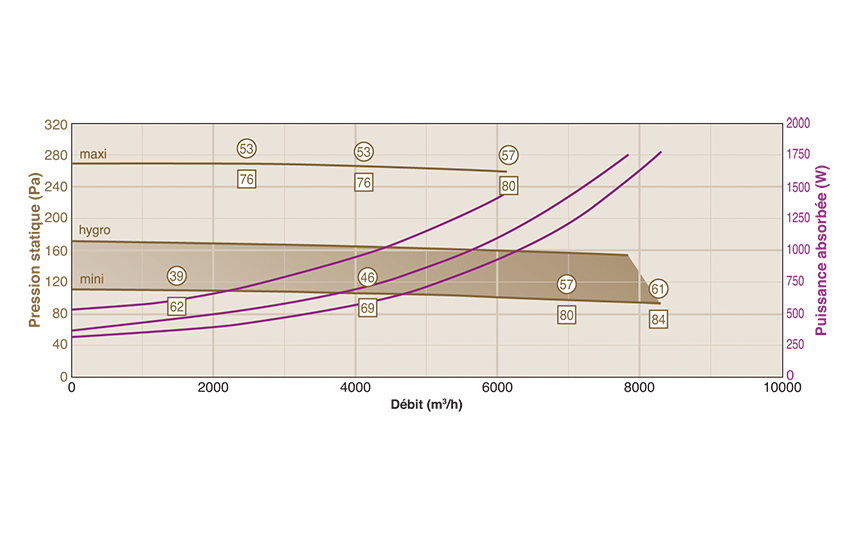

264108	CVTCL4 H 8000	264158	CVTC4L V 8000	264308	CVTIC4L H 8000	264358	CVTIC4L V 8000

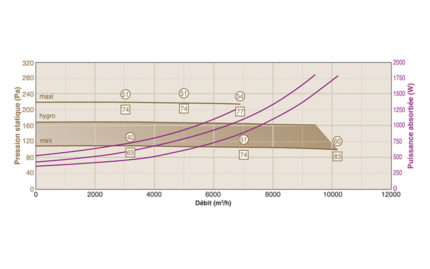

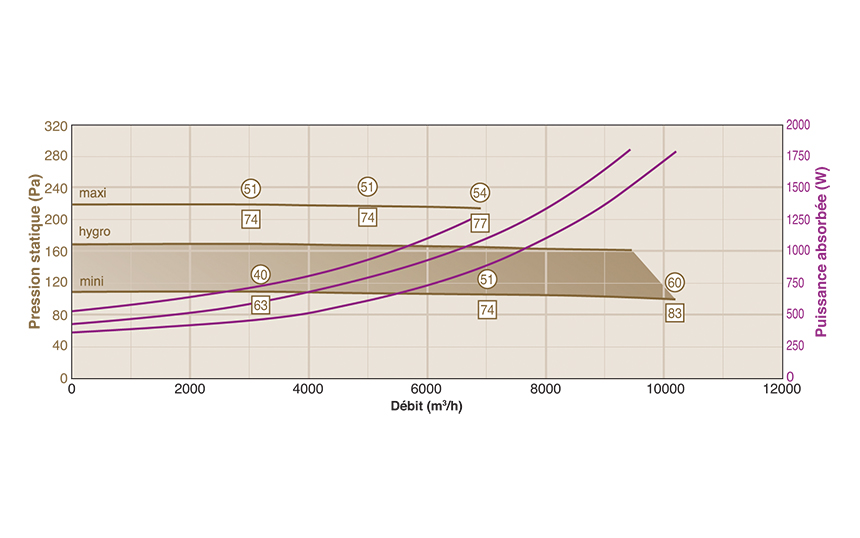

264109	CVTC4L H 10000	264159	CVTC4L V 10000	264309	CVTIC4L H 10000	264359	CVTIC4L V 10000

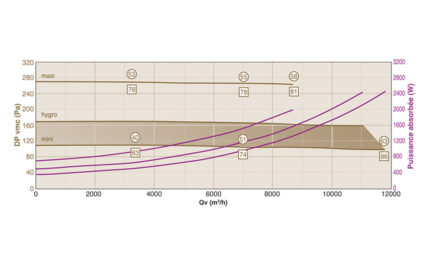

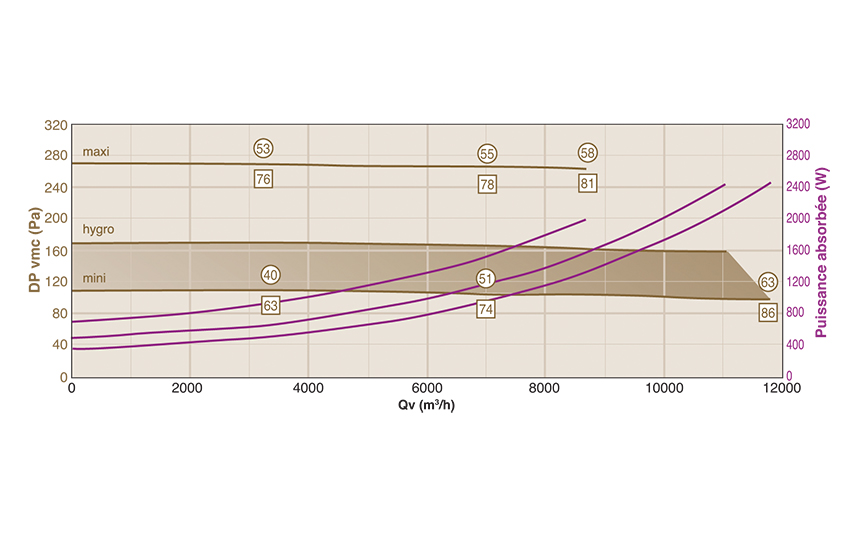

264110	CVTC4L H 11400	264160	CVTC4L V 11400	264310	CVTIC4L H 11400	264360	CVTIC4L V 11400

CARACTÉRISTIQUE ÉLECTRIQUES

Référence	Puissance moteur (kW)	Intensité de protection à 400 V (A)	Alimentation (V / phase / Hz)
CVTC4L 2600	0.37	3.3	230 / 1 / 50
CVTC4L 3000	0.55	4.2	230 / 1 / 50
CVTC4L 3400	0.55	4.2	230 / 1 / 50
CVTC4L 3800	0.75	5.7	230 / 1 / 50
CVTC4L 4800	0.75	5.7	230 / 1 / 50
CVTC4L 5600	1.10	7.8	230 / 1 / 50
CVTC4L 6800	1.10	7.8	230 / 1 / 50
CVTC4L 8000	1.50	10.5	230 / 1 / 50
CVTC4L 10000	1.50	10.5	230 / 1 / 50
CVTC4L 11400	2.20	14.4	230 / 1 / 50

CARACTÉRISTIQUES DIMENSIONNELLES

Référence	Dim. Caisson hors tout			Fixation au sol		Rejet version V dessus			Rejet version H côté inter. prox.		Aspiration version H et V opposé inter. prox.		Aspiration version V côté inter. prox.
CVTC4L / CVTIC4L	Long. A (mm)	Larg. B (mm)	Haut. H (mm)	Long. X (mm)	Larg. Y (mm)	Position A1 (mm)	Larg. L1 (mm)	Long. L (mm)	Ø D2 (mm)	Entraxe sol H1 (mm)	Ø D1 (mm)	Entraxe sol H1 (mm)	Ø D1 (mm)	Entraxe sol H1 (mm)
2600-3000	900	585	580	940	470	370	330	271	400	320	400	320	315	320
3400-3800	1000	650	680	1040	520	380	360	298	450	360	450	360	400	360
4800-5600	1110	740	780	1150	575	400	420	355	500	375	500	375	450	375
6800-8000	1300	860	880	1340	670	450	500	407	630	455	630	455	500	455
10000-11400	1400	940	980	1440	720	410	585	490	710	485	710	485	630	485
