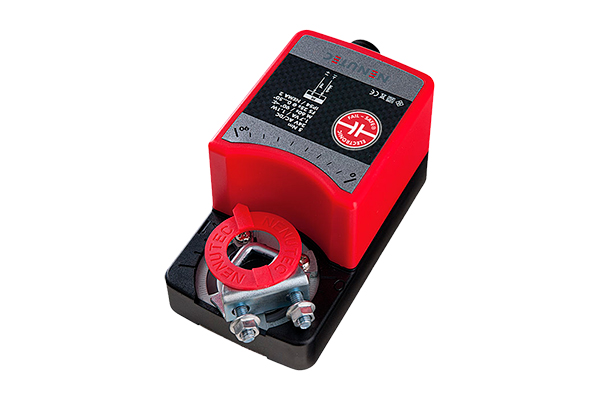

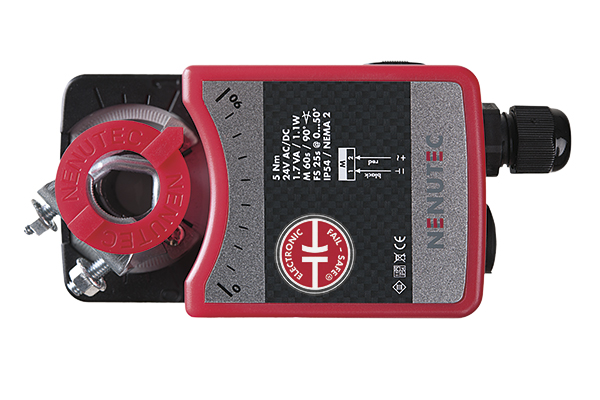

FSAM…05



DESCRIPTIF

Les servomoteurs de clapets avec dispositif de sécurité électronique intégrée (EFS®) sont développés et fabriqués pour des fonctionnalités étendues dans les systèmes de CVC, et ouvrent de nouvelles perspectives dans les systèmes de protection.

La sécurité électronique intégrée (EFS®) intègre une fonction temporisation contre les microcoupures de courant pendant 4 secondes maximum.
En cas de coupure de courant plus longue, le servomoteur fait passer le registre si nécessaire dans une position d‘urgence prédéfinie (EPS®).

CARACTÉRISTIQUES PRINCIPALES

22  Surface des clapets 1.0 m²
22  Tension d‘alimentation AC/DC 24V
22  Commande proportionnelle Y 0(2)… 10 VDC
22  Signal de position U 0…10 VDC
22  Digital greentech technology
22  Dimensions axe d‘entraînement Ø 6 à 16 mm rond / 5 à 12 mm carré
22  Longueur minimale de l‘axe de 40 mm
22  Sens de rotation modifiable par sélecteur
22  Angle de rotation réglable (mécanique)
22  Câble de raccordement de 1000 mm
22  Version personnalisée (sur demande)

PRÉSENTATION TECHNOLOGIE EFS®

distributeur-nenutec-LIGNE



  • FSAM 05
  • FSAM 05

TABLEAU DE SÉLECTION

ModèleRéférenceCoupleTemps de réponse
(Fail-safe EFS®)
Temps de réponse
(Alimentation)
Tension d'alimentationContacts auxiliaires
FSAM24.2-052413035 Nm25 sec75 …85 secAC/DC 24V ±15%Non

CARACTÉRISTIQUES TECHNIQUES

 FSAM24.2-05
Couple5 Nm
Surface des clapets1.0 m²
Dimensions de l'axeØ 6 à 16 mm rond / 5 à 12 mm carré
Tension d'alimentationAC 24V - 50/60Hz - DC 24V ± 15%
Signal de contrôle Y (entrée)0(2)…10 VDC
Signal de position U (sortie)0…10 VDC
Puissance absorbée
Fonctionnement1.5 W
Fin de positionnement0.5 W
Puissance absorbée14 VA
Utilisation en parallèleoui (voir données de performance)
Classe de protectionIII
Temps de recharge30 sec
Angle de rotationmax. 95°
Limitation d'angle de rotationpeut être limité aux deux extrémités par des butées mécaniques réglables
Poids< 0.55 kg
Durée de vie100.000 cycles complets / 1.000.000 cycles partiels
Niveau sonore moteur et EFS42 dB(A)
IP classe de protectionIP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement-30° … +50°C / IEC 721-3-3
Température de stockage-40°…+80°C / IEC 721-3-2
Humidité ambiante5%...95% rH aucune condensation
EntretienSans entretien
Mode opératoireType I / EN 60730-1
EMCCE selon 2004/108/EC

FT : 2201-15-A-FSAM.02.05
