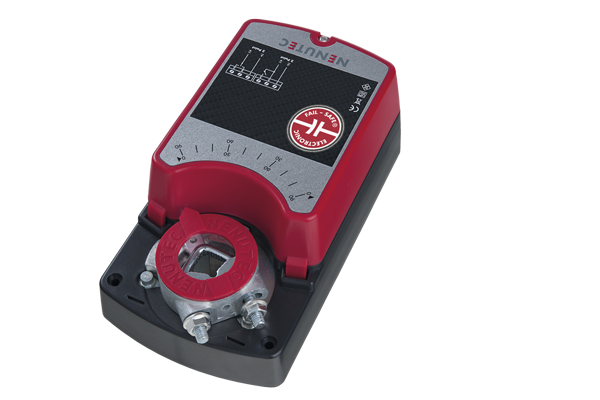

FSAM…08-16-24 (S)



DESCRIPTIF

Les servomoteurs de clapets avec dispositif de sécurité électronique intégrée (EFS®) sont développés et fabriqués pour des fonctionnalités étendues dans les systèmes de CVC, et ouvrent de nouvelles perspectives dans les systèmes de protection.

La sécurité électronique intégrée (EFS®) intègre une fonction temporisation contre les microcoupures de courant pendant 4 secondes maximum.
En cas de coupure de courant plus longue, le servomoteur fait passer le registre si nécessaire dans une position d‘urgence prédéfinie (EPS®).

CARACTÉRISTIQUES PRINCIPALES

22  Surface des clapets 1.5 m² / 3.0 m² / 4.5 m²
22  Tension d‘alimentation AC/DC 24V et AC 230V
22  Commande proportionnelle DC 0(2)…10 V et 0(4)…20 mA
22  2 contacts auxiliaires inverseurs réglables (SPDT)
22  Digital greentech technology
22  Dimensions axe d‘entraînement Ø 10 à 20 mm rond / 10 à 16 mm carré
22  Longueur minimale de l‘axe de 50 mm
22  Sens de rotation modifiable par sélecteur
22  Angle de rotation réglable (mécanique)
22  Version personnalisée (sur demande)

PRÉSENTATION TECHNOLOGIE EFS®

distributeur-nenutec-LIGNE

  • FSAM 08-16-24

TABLEAU DE SÉLECTION

ModèleRéférenceCoupleTemps de réponse
(Fail-safe EFS®)
Temps de réponse
(Alimentation)
Tension d'alimentationContacts auxiliaires
FSAM24.1-082413078 Nm30 sec60 secAC/DC 24V ±15%Non
FSAM24.1-08S2413088 Nm30 sec60 secAC/DC 24V ±15%2 x SPDT
FSAM230.1-082413318 Nm30 sec60 secAC 230V ±10%Non
FSAM230.1-08S2413328 Nm30 sec60 secAC 230V ±10%2 x SPDT
FSAM24.1-1624131116 Nm80 sec145 secAC/DC 24V ±15%Non
FSAM24.1-16S24131216 Nm80 sec145 secAC/DC 24V ±15%2 x SPDT
FSAM230.1-1624133316 Nm80 sec145 secAC 230V ±10%Non
FSAM230.1-16S24133416 Nm80 sec145 secAC 230V ±10%2 x SPDT
FSAM24.1-2424131924 Nm130 sec185 secAC/DC 24V ±15%Non
FSAM24.1-24S24132024 Nm130 sec185 secAC/DC 24V ±15%2 x SPDT
FSAM230.1-2424133524 Nm130 sec185 secAC 230V ±10%Non
FSAM230.1-24S24133624 Nm130 sec185 secAC 230V ± 10%2 x SPDT

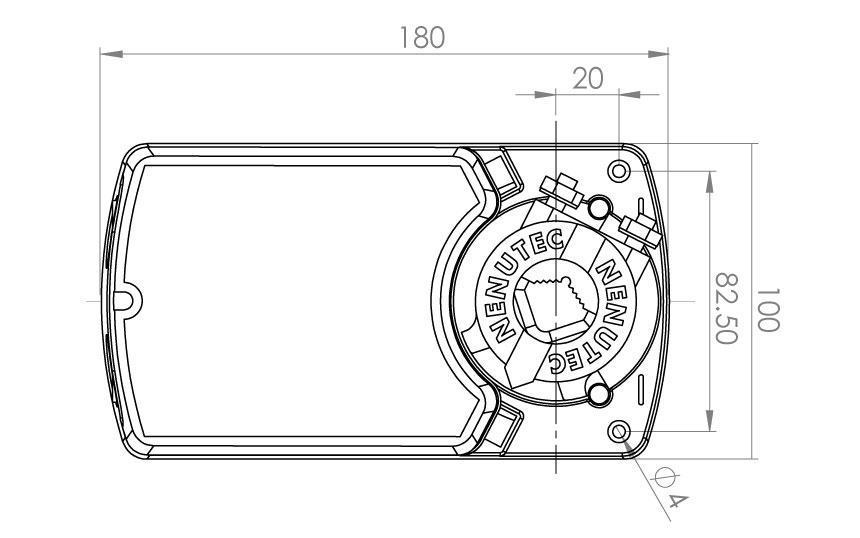

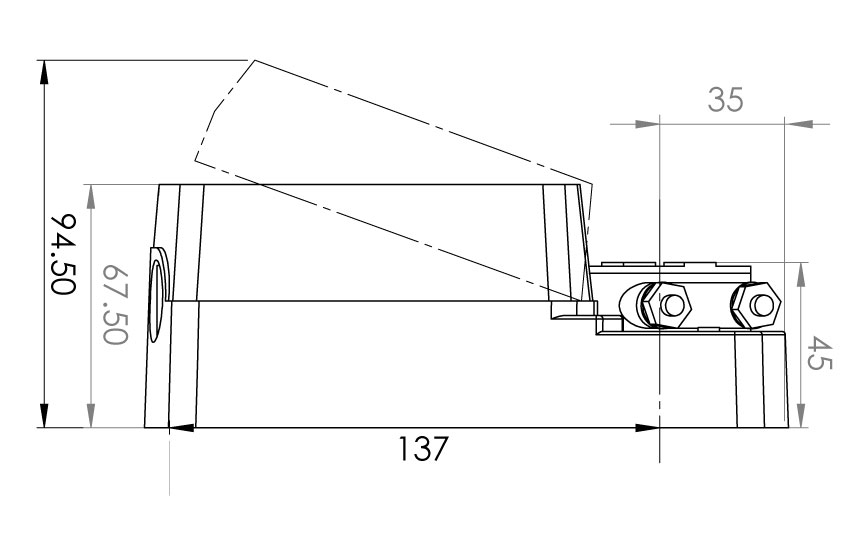

CARACTÉRISTIQUES TECHNIQUES

 FSAM24.1…(S)FSAM230.1…(S)
Couple8 Nm / 16 Nm / 24 Nm8 Nm / 16 Nm / 24 Nm
Surface des clapets1.5 m² / 3.0 m² / 4.5 m²1.5 m² / 3.0 m² / 4.5 m²
Dimensions de l'axeØ 10 à 20 mm rond / 10 à 16 mm carréØ 10 à 20 mm rond / 10 à 16 mm carré
Tension d'alimentationAC/DC 24V ± 15%AC 230V ± 10%
Fréquence50 - 60 Hz50 - 60 Hz
Signal de contrôle (Entrée)DC 0(2)…10 V ou 0(4)…20 mADC 0(2)…10 V ou 0(4)…20 mA
Signal de position (Sortie)DC 0…10 VDC 0…10 V
Consommation électrique
Fonctionnement3.6 W3.6 W
Fin de positionnement0.5 W0.5 W
Puissance absorbée6.5 VA6.5 VA
Contact auxiliaire1.5 A, AC 230 V1.5 A, AC 230 V
Classe de protectionIIIII
Temps de recharge30 sec30 sec
Angle de rotation0°…90° (93° mécanique)0°…90° (93° mécanique)
Limitation d'angle de rotation0°…90° par pas de 5°0°…90° par pas de 5°
Poids1.2 kg - 1.4 kg1.3 kg - 1.5 kg
Durée de vie100.000 cycles complets / 1.000.000 cycles partiels100.000 cycles complets / 1.000.000 cycles partiels
Niveau sonore42 dB(A) 42 dB(A)
IP classe de protectionIP 54 (protégés contre la poussière et les éclaboussures)IP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement-30°… +50°C / IEC 721-3-3-30°… +50°C / IEC 721-3-3
Température de stockage-40°…+80°C / IEC 721-3-2-40°…+80°C / IEC 721-3-2
Humidité ambiante5%...95% rH aucune condensation / EN 60730-15%...95% rH aucune condensation / EN 60730-1
MaintenanceSans entretienSans entretien
Mode opératoireType I / EN 60730-1Type I / EN 60730-1
EMCCE selon 2004/108/ECCE selon 2004/108/EC

FT : 2201-16-A-FSAM.08.16.24
