KE

DESCRIPTION

Bouches d’insufflation, utilisées en VMC double flux.

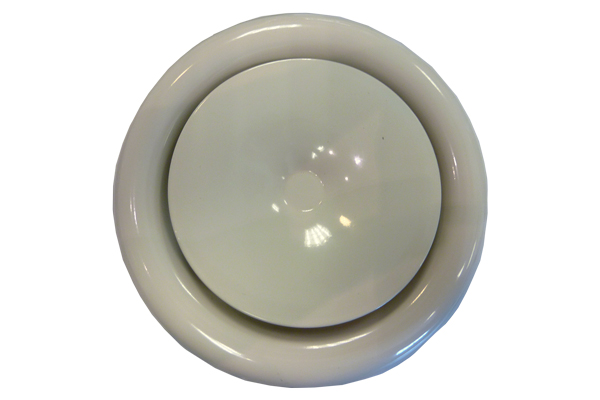

La bouche KE est une bouche en acier couleur blanc RAL 9010 (RAL 9016 possible sur demande) avec collerette de fixation pour utilisation en plafond ou mural, elles sont équipées d’un joint mousse derrière le bord tombé.

Le réglage du débit s’effectue en vissant ou dévissant l’obturateur central, la position adéquate étant effectuée par un écrou de blocage.

Existe du Ø80 au Ø200.

D’esthétique soignée, elles s’intègrent parfaitement à l’architecture intérieure des bâtiments.
Fiables et robustes, elles offrent des performances aérauliques élevées et de faibles niveaux sonores.

Possibilité d’utiliser une collerette de montage avec joint EPDM ou une manchette métallique à griffes sur demande pour faciliter la mise en œuvre.

MISE EN ŒUVRE

Les terminaux peuvent être montés soit directement sur un tube soit avec collerette montage « quart de tour », soit avec une collerette spécifique manchon placo métallique 3 griffes KFF (collerettes vendues séparément), les collerettes KFF sont équipées de languettes de retenue pour un montage en plafond type plaque de plâtre.

RÉGLAGES

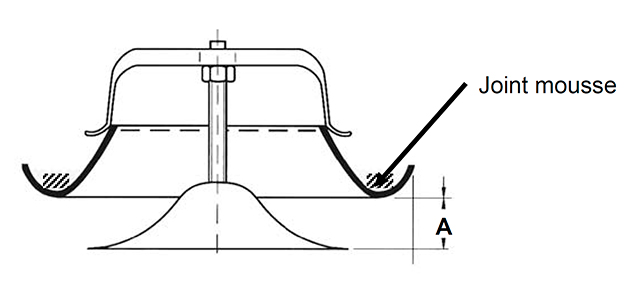

Le réglage du débit souhaité s’obtient en ajustant la cote A à la valeur lue sur les abaques. Pour cela :
22  Débloquer le contre-écrou
22  Visser ou dévisser le cône de régulation afin d’ajuster la côte de réglage
22  Bloquer le contre-écrou

COURBES DE SÉLECTION

Le débit d’air (l/s ou m3/h), la perte de charge Pt (Pa) et le niveau de pression acoustique LA (dB(A)) pour les différentes positions de réglage du cône peuvent être lus à partir des graphiques ci-dessous.

Le niveau sonore est donné pour un indice d’affaiblissement acoustique dans la pièce de 4dB, ce qui correspond à une aire équivalente d’absorption de 10 m² SABINE.

GAMME

ØCodeDésignation
KE 80915201KE 80 bouche acier soufflage Ø80mm + collerette
KE 100915203KE 100 bouche acier soufflage Ø100mm + collerette
KE 125915205KE 125 bouche acier soufflage Ø125mm + collerette
KE 150915213KE 150 bouche acier soufflage Ø150mm + collerette
KE 160915209KE 160 bouche acier soufflage Ø160mm + collerette
KE 200915211KE 200 bouche acier soufflage Ø200mm + collerette

CARACTÉRISTIQUES TECHNIQUES

ModèleQv
[m3/h]
LWA
[dB(A)]
Dpt
[Pa]
minimaximinimaximinimaxi
KE 801530<20271050
KE 1002040<20271050
KE 1253070<20271050
KE 1505011021331050
KE 1605012020321050
KE 2009021022361050

DIMENSIONS

ModèleØA
(mm)
ØB
(mm)
ØC
(mm)
ØE
(mm)
L
(mm)
L1
(mm)
Poids
(kg)
KE 80791056511555500.15
KE 100991258514055500.19
KE 12512415011017065600.31
KE 15014917513520565600.35
KE 16015918514521565600.47
KE 20019922519525565600.66

FT : 2112-01-A-KE

  • Dimensions KE-KEI
  • Dimensions collerette KE-KEI

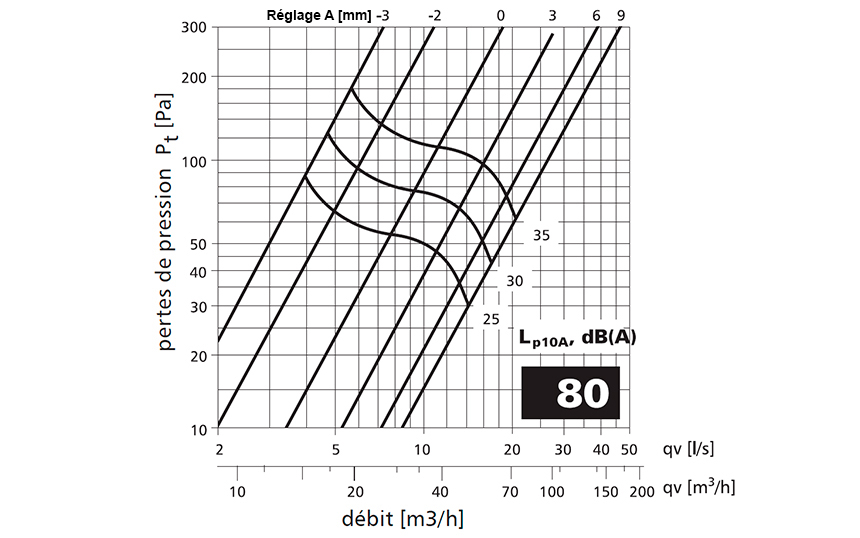

  • Courbe KE 80

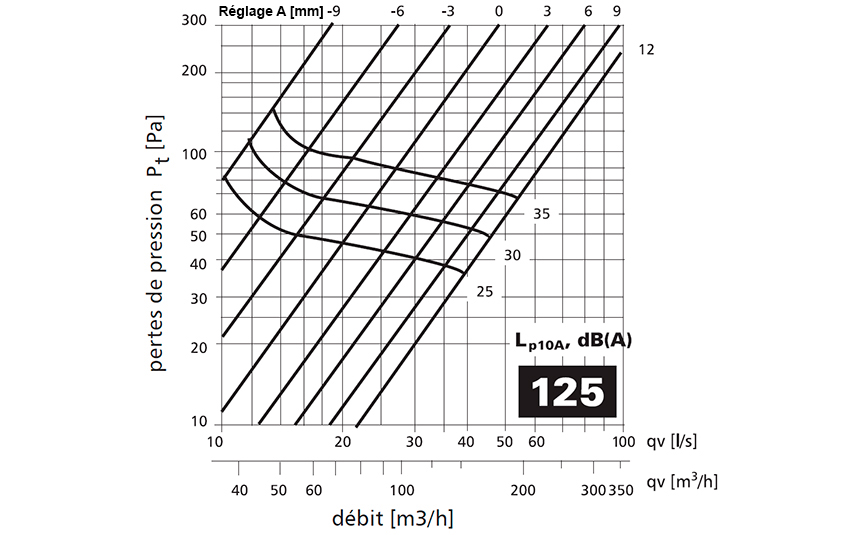

  • Courbe KE 125

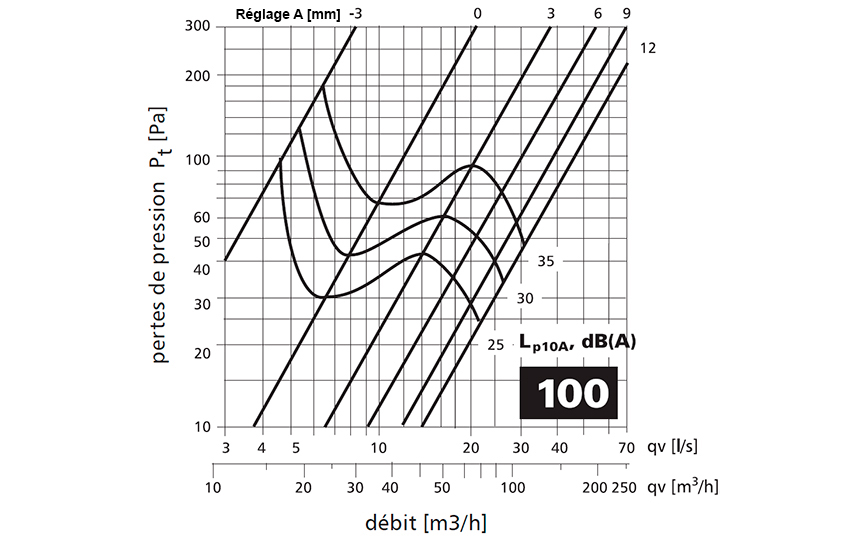

  • Courbe KE 100

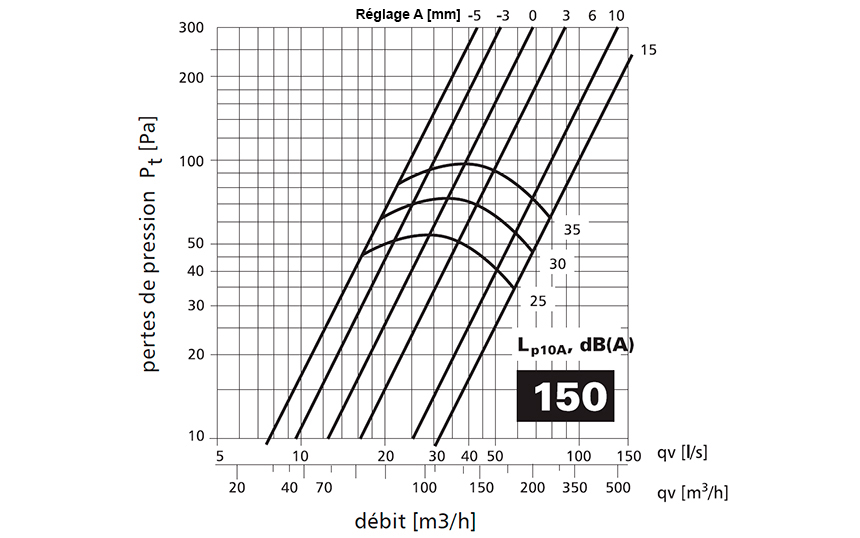

  • Courbe KE 150

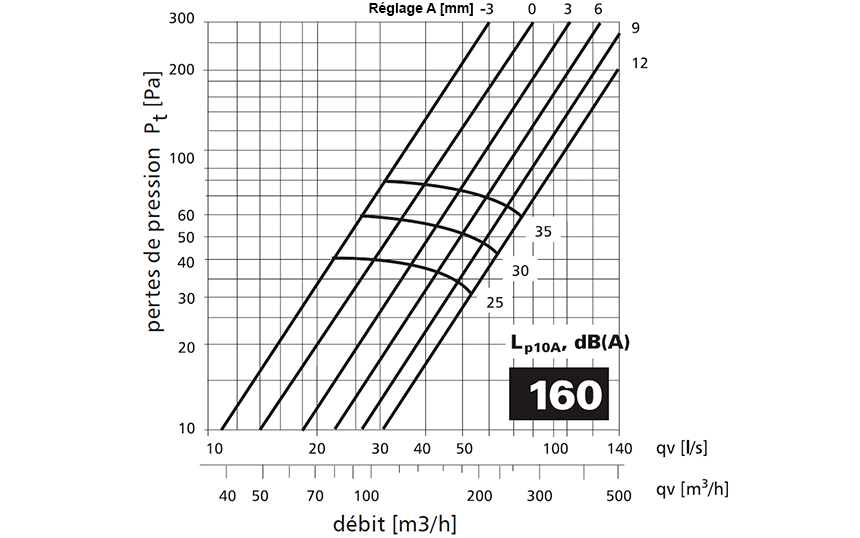

  • Courbe KE 160

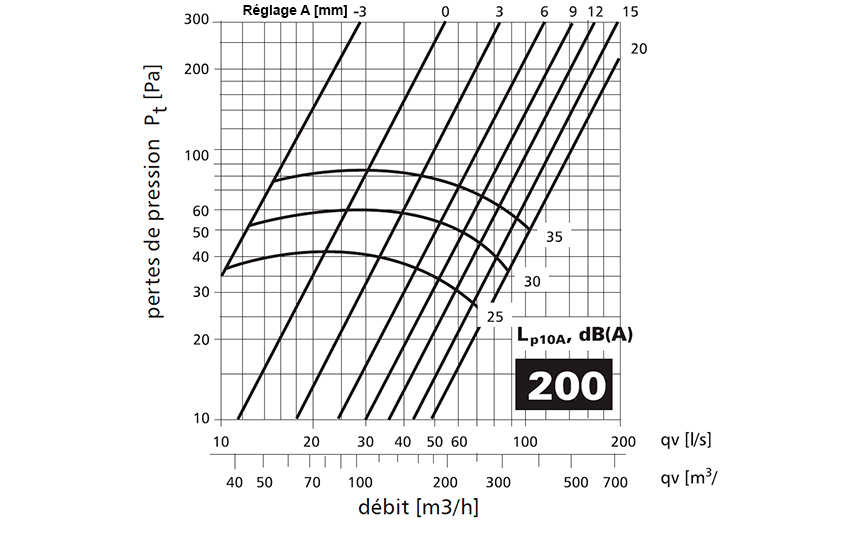

  • Courbe KE 200
