KGA 50
CARACTÉRISTIQUES

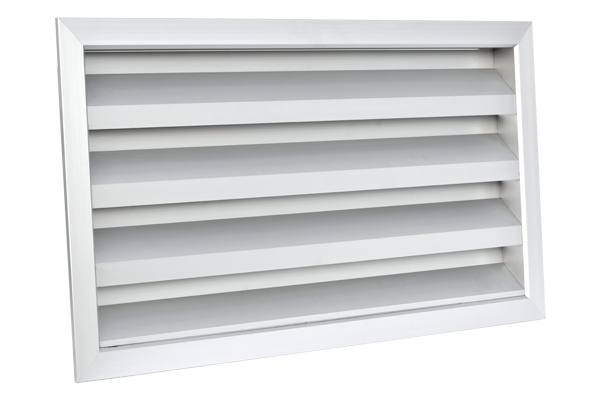

Grilles de reprise à ailettes fixes inclinées de 45° au pas 60 mm destinées à être montées à l'extérieur des bâtiments.
VERSIONS
KGA 50 : Grille équipée d'un grillage de protection contre les volatiles et les rongeurs
KGA 50-Z : Grille équipée d'une moustiquaire contre les insectes
KGA 50-SS : Grille équipée d'un grillage de protection contre les volatiles et les rongeurs et d'un registre de surpression par gravité (SS-A pour aspiration / SS-E pour l'extraction)
MATÉRIAU DE CONSTRUCTION
Profils et ailettes aluminium finition anodisé.
Peinture RAL possible sur demande.
UTILISATION
Montage mural pour prise ou rejet d'air extérieur.
FIXATION
Fixation par vis frontales.
ACCESSOIRES
Registre de régulation SC en acier galvanisé avec ailettes à mouvement opposé
Contre-cadre CTP de montage en tôle d’acier galvanisée muni de pattes de scellement et d'écrous sertis pour la fixation des grilles par vis frontale
Registre de surpression par gravité SS-E ou SS-A
SURFACE DE PASSAGE

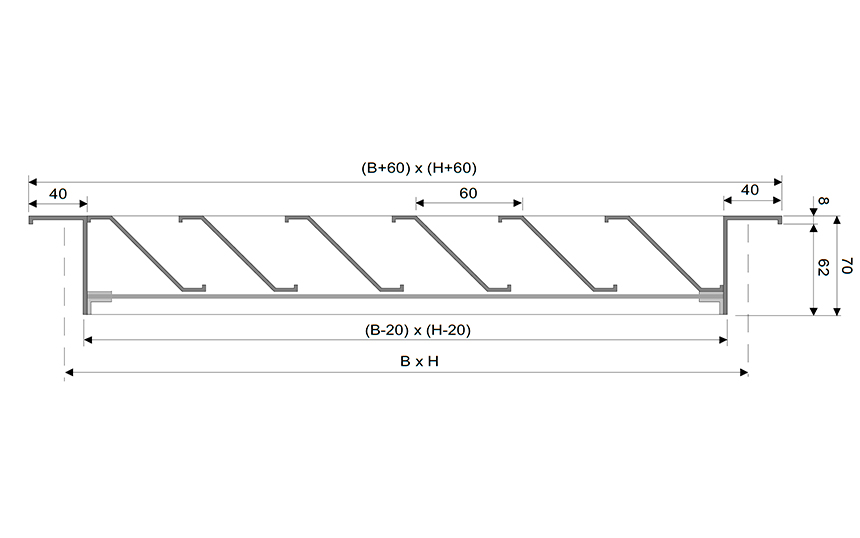

Calcul de la surface de passage KGA 50
GAMME
| KGA 50 | Largeur (mm) | |||||
|---|---|---|---|---|---|---|
| Hauteur (mm) | 300 | 400 | 500 | 600 | 800 | - |
| Code | Code | Code | Code | Code | ||
| 300 | 130023 | 130024 | 130025 | 130026 | 130028 | |
| 400 | 130043 | 130044 | 130045 | 130046 | 130048 | |
| 500 | 130063 | 130064 | 130065 | 130066 | 130068 | |
| 600 | 130083 | 130084 | 130066 | 130086 | 130088 | |
| 800 | 130123 | 130124 | 130125 | 130126 | 130128 | |
| 1000 | 130163 | 130164 | 130165 | 130166 | 130168 | |
| Hauteur (mm) | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
| Code | Code | Code | Code | Code | Code | |
| 300 | 130030 | 130032 | 130034 | 130036 | 130038 | 130040 |
| 400 | 130050 | 130052 | 130054 | 130056 | 130058 | 130060 |
| 500 | 130070 | 130072 | 130074 | 130076 | 130078 | 130080 |
| 600 | 130090 | 130092 | 130094 | 130096 | 130098 | 130100 |
| 800 | 130130 | 130132 | 130134 | 130136 | 130138 | 130140 |
| 1000 | 130170 | 130172 | 130174 | 130176 | 130178 | 130160 |
| 1200 | 130210 | 130212 | 130214 | 130216 | 130218 | 130180 |
| 1500 | 130270 | 130272 | 130274 | 130276 | 130278 | 130280 |
| 1600 | 130290 | 130292 | 130294 | 130296 | 130298 | 130300 |
| 1800 | 130330 | 130332 | 130334 | 130336 | 130338 | 130340 |
| 2000 | 130370 | 130372 | 130374 | 130376 | 130378 | 130380 |
DONNÉES TECHNIQUES
| MODELE | Ak [m²] | Qv [m3/h] | LWA [dB(A)] | Dpt [Pa] |
|||
|---|---|---|---|---|---|---|---|
| min | max | min | max | min | max | ||
| KGA 50 400x400 | 0.0771 | 480 | 970 | 25 | 45 | 5 | 20 |
| KGA 50 600x400 | 0.1153 | 720 | 1450 | 25 | 45 | 5 | 20 |
| KGA 50 800x400 | 0.1535 | 960 | 1930 | 25 | 45 | 5 | 20 |
| KGA 50 1000x400 | 0.1917 | 1200 | 2410 | 25 | 45 | 5 | 20 |
| KGA 50 1200x400 | 0.2299 | 1440 | 2880 | 25 | 45 | 5 | 20 |
| KGA 50 1400x400 | 0.2681 | 1670 | 3360 | 25 | 45 | 5 | 20 |
| KGA 50 1600x400 | 0.3063 | 1910 | 3840 | 25 | 45 | 5 | 20 |
| KGA 50 1800x400 | 0.3445 | 2150 | 4320 | 25 | 45 | 5 | 20 |
| KGA 50 2000x400 | 0.3827 | 2390 | 4800 | 25 | 45 | 5 | 20 |
| KGA 50 400x500 | 0.1068 | 670 | 1340 | 25 | 45 | 5 | 20 |
| KGA 50 500x500 | 0.1335 | 830 | 1670 | 25 | 45 | 5 | 20 |
| KGA 50 600x500 | 0.1602 | 1000 | 2010 | 25 | 45 | 5 | 20 |
| KGA 50 800x500 | 0.2135 | 1330 | 2680 | 25 | 45 | 5 | 20 |
| KGA 50 1000x500 | 0.2669 | 1670 | 3350 | 25 | 45 | 5 | 20 |
| KGA 50 1200x500 | 0.3203 | 2000 | 4020 | 25 | 45 | 5 | 20 |
| KGA 50 1400x500 | 0.3736 | 2330 | 4690 | 25 | 45 | 5 | 20 |
| KGA 50 1600x500 | 0,4270 | 2670 | 5360 | 25 | 45 | 5 | 20 |
| KGA 50 1800x500 | 0.4804 | 3000 | 6030 | 25 | 45 | 5 | 20 |
| KGA 50 2000x500 | 0.5338 | 3330 | 6700 | 25 | 45 | 5 | 20 |
| KGA 50 400x600 | 0.1365 | 850 | 1710 | 25 | 45 | 5 | 20 |
| KGA 50 600x600 | 0,2050 | 1280 | 2570 | 25 | 45 | 5 | 20 |
| KGA 50 800x600 | 0.2735 | 1710 | 3430 | 25 | 45 | 5 | 20 |
| KGA 50 1000x600 | 0.3421 | 2140 | 4290 | 25 | 45 | 5 | 20 |
| KGA 50 1200x600 | 0.4106 | 2560 | 5150 | 25 | 45 | 5 | 20 |
| KGA 50 1400x600 | 0.4792 | 2990 | 6010 | 25 | 45 | 5 | 20 |
| KGA 50 1600x600 | 0.5477 | 3420 | 6870 | 25 | 45 | 5 | 20 |
| KGA 50 1800x600 | 0.6162 | 3850 | 7730 | 25 | 45 | 5 | 20 |
| KGA 50 2000x600 | 0.6848 | 4270 | 8590 | 25 | 45 | 5 | 20 |
| KGA 50 400x800 | 0.1958 | 1220 | 2460 | 25 | 45 | 5 | 20 |
| KGA 50 600x800 | 0.2947 | 1840 | 3700 | 25 | 45 | 5 | 20 |
| KGA 50 800x800 | 0.3936 | 2460 | 4940 | 25 | 45 | 5 | 20 |
| KGA 50 1000x800 | 0.4924 | 3070 | 6180 | 25 | 45 | 5 | 20 |
| KGA 50 1200x800 | 0.5913 | 3690 | 7420 | 25 | 45 | 5 | 20 |
| KGA 50 1400x800 | 0.6902 | 4310 | 8660 | 25 | 45 | 5 | 20 |
| KGA 50 1600x800 | 0,7890 | 4920 | 9900 | 25 | 45 | 5 | 20 |
| KGA 50 1800x800 | 0.8879 | 5540 | 11140 | 25 | 45 | 5 | 20 |
| KGA 50 2000x800 | 0.9868 | 6160 | 12380 | 25 | 45 | 5 | 20 |
| KGA 50 400x1000 | 0.2552 | 1590 | 3200 | 25 | 45 | 5 | 20 |
| KGA 50 600x1000 | 0.3844 | 2400 | 4820 | 25 | 45 | 5 | 20 |
| KGA 50 800x1000 | 0.5136 | 3210 | 6440 | 25 | 45 | 5 | 20 |
| KGA 50 1000x1000 | 0.6428 | 4010 | 8070 | 25 | 45 | 5 | 20 |
| KGA 50 1200x1000 | 0,7720 | 4820 | 9690 | 25 | 45 | 5 | 20 |
| KGA 50 1400x1000 | 0.9012 | 5620 | 11310 | 25 | 45 | 5 | 20 |
| KGA 50 1600x1000 | 1.0304 | 6430 | 12930 | 25 | 45 | 5 | 20 |
| KGA 50 1800x1000 | 1.1596 | 7240 | 14550 | 25 | 45 | 5 | 20 |
| KGA 50 2000x1000 | 1.2888 | 8040 | 16170 | 25 | 45 | 5 | 20 |
| KGA 50 400x1200 | 0.3146 | 1960 | 3950 | 25 | 45 | 5 | 20 |
| KGA 50 600x1200 | 0.4741 | 2960 | 5950 | 25 | 45 | 5 | 20 |
| KGA 50 800x1200 | 0.6336 | 3950 | 7950 | 25 | 45 | 5 | 20 |
| KGA 50 1000x1200 | 0.7932 | 4950 | 9950 | 25 | 45 | 5 | 20 |
| KGA 50 1200x1200 | 0.9527 | 5950 | 11950 | 25 | 45 | 5 | 20 |
| KGA 50 1400x1200 | 1.1122 | 6940 | 13950 | 25 | 45 | 5 | 20 |
| KGA 50 1600x1200 | 1.2718 | 7940 | 15960 | 25 | 45 | 5 | 20 |
| KGA 50 1800x1200 | 1.4313 | 8930 | 17960 | 25 | 45 | 5 | 20 |
| KGA 50 2000x1200 | 1.5908 | 9930 | 19960 | 25 | 45 | 5 | 20 |
| KGA 50 400x1500 | 0.4036 | 2520 | 5060 | 25 | 45 | 5 | 20 |
| KGA 50 600x1500 | 0.6086 | 3800 | 7640 | 25 | 45 | 5 | 20 |
| KGA 50 800x1500 | 0.8137 | 5080 | 10210 | 25 | 45 | 5 | 20 |
| KGA 50 1000x1500 | 1.0187 | 6360 | 12780 | 25 | 45 | 5 | 20 |
| KGA 50 1200x1500 | 1.2237 | 7640 | 15350 | 25 | 45 | 5 | 20 |
| KGA 50 1400x1500 | 1.4288 | 8920 | 17930 | 25 | 45 | 5 | 20 |
| KGA 50 1600x1500 | 1.6338 | 10200 | 20500 | 25 | 45 | 5 | 20 |
| KGA 50 1800x1500 | 1.8388 | 11480 | 23070 | 25 | 45 | 5 | 20 |
| KGA 50 2000x1500 | 2.0439 | 12760 | 25640 | 25 | 45 | 5 | 20 |
| KGA 50 2000x1600 | 2.1949 | 13700 | 27540 | 25 | 45 | 5 | 20 |
| KGA 50 2000x2000 | 2.7989 | 17470 | 35120 | 25 | 45 | 5 | 20 |
