KQPI

CARACTÉRISTIQUES

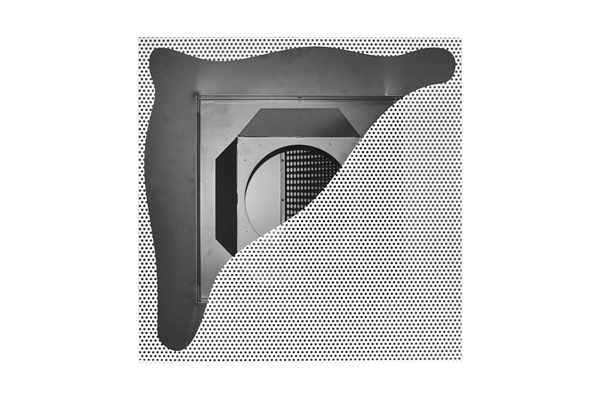

Diffuseur de soufflage multi-directionnel en tôle perforée type haute induction avec répartiteurs de flux amovible réglable sur site selon le besoin (1-2-3 ou 4 directions).

VERSIONS

KQPI-S : Diffuseur multidirectionnel avec plénum piquage axial
KQPI-L : Diffuseur multidirectionnel avec plénum piquage latéral 90°

MATÉRIAU DE CONSTRUCTION

Panneau en tôle d’acier perforé pré-laqué blanc (RAL 9016), déflecteur réglable en acier noir (RAL 9005).
Plénum en tôle d’acier galvanisé piquage axial (KQPI-S) ou latéral à 90° (KQPI-L) avec isolation par mousse polyéthylène de 5mm (classement au feu EUROCLASSE B2-S2,d0).

UTILISATION

Montage plafond en remplacement d’une dalle de faux-plafond 600×600.

HAUTEUR D’INSTALLATION

2,8 – 3,4 m.

FIXATION

Fixation du panneau perforé par vis directement sur le plénum.

CONFIGURATION DU FLUX D’AIR

POSITION DEFLECTEURS	FLUX D'AIR
	4 DIRECTIONS
	3 DIRECTIONS
	2 DIRECTIONS ANGLE 90°
	2 DIRECTIONS OPPOSÉES
	1 DIRECTION

Catégories : Diffuseurs architecturaux, Diffusion & reprise de l'air Étiquette : famille1

GAMME

Ø Piquage	KQPI-S	KQPI-L

595x595 Ø160	126501	126511
595x595 Ø200	126502	126512
595x595 Ø250	126503	126513
595x595 Ø315	126504	126514

DONNÉES TECHNIQUES

MODELE	Qv [m³/h]		LWA [dB(A)]		X_0.5 [m]		Dp_t [Pa]
	min	max	min	max	min	max	min	max
KQPI-160	230	520	32	58	0.7	1.7	10	50
KQPI-200	320	720	32	58	0.9	2	10	50
KQPI-250	440	990	31	58	1.1	2.4	10	50
KQPI-315	620	1380	31	57	1.3	2.9	10	50

DIMENSIONS

MODELE	Dimensions Hors tout [mm]	AxB [mm]	H [mm]	Ø D [mm]

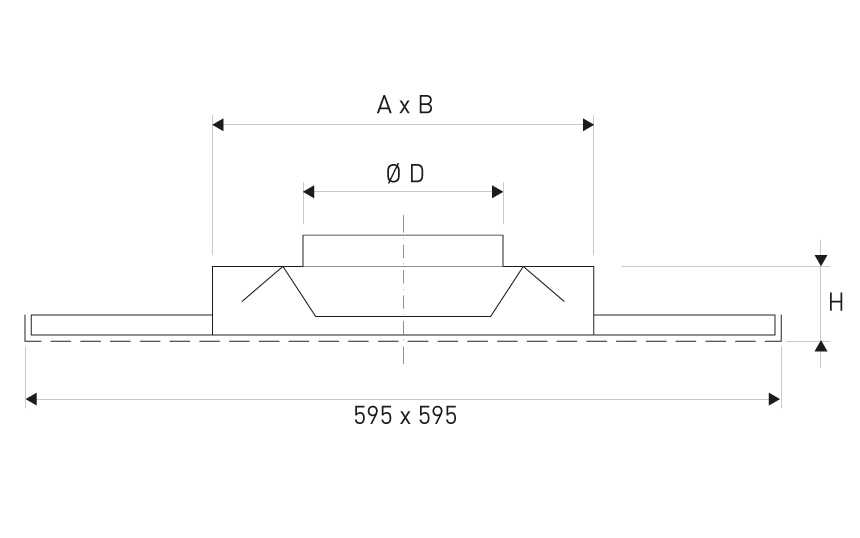

KQPI avec plénum piquage axial
KQPI-S-160	595 x 595	306 x 306	55	158
KQPI-S-200	595 x 595	381 x 381	60	198
KQPI-S-250	595 x 595	476 x 476	70	248
KQPI-S-315	595 x 595	592 x 592	90	313
KQPI-S-315	595 x 595	592 x 592	90	313

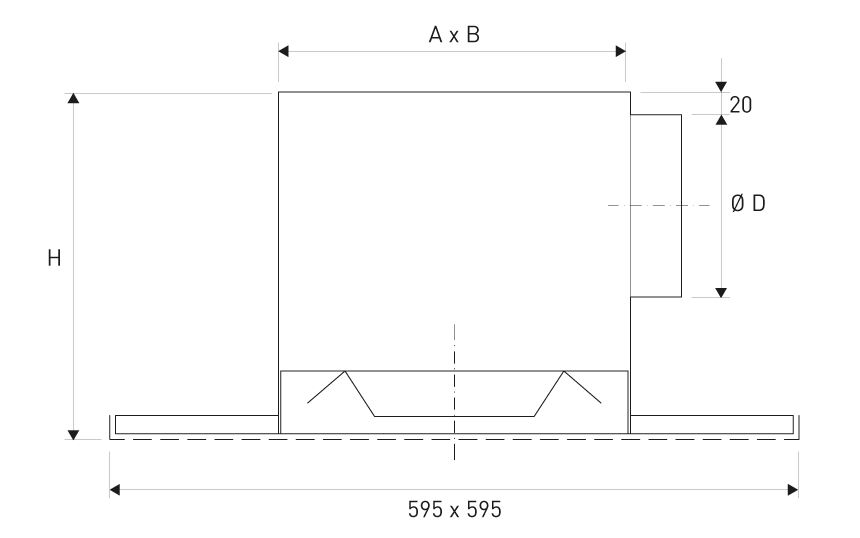

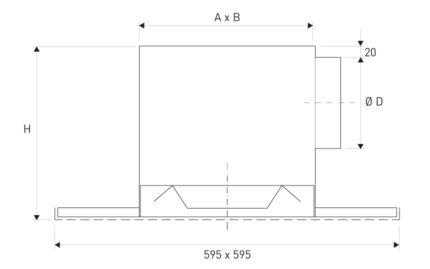

KQPI avec plénum piquage latéral
KQPI-L-160	595 x 595	306 x 306	280	158
KQPI-L-200	595 x 595	381 x 381	320	198
KQPI-L-250	595 x 595	476 x 476	370	248
KQPI-L-315	595 x 595	592 x 592	435	313
