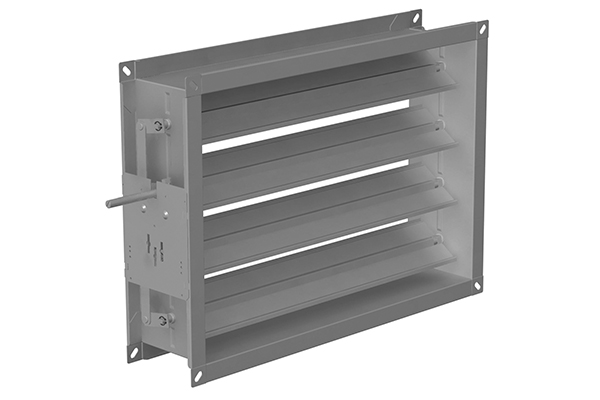

KVZ 100-HT

CARACTÉRISTIQUES

Les KVZ 100-HT sont des registres de régulation au pas de 100mm.

MATÉRIAU DE CONSTRUCTION

Cadre en acier galvanisé
Ailette en acier galvanisé

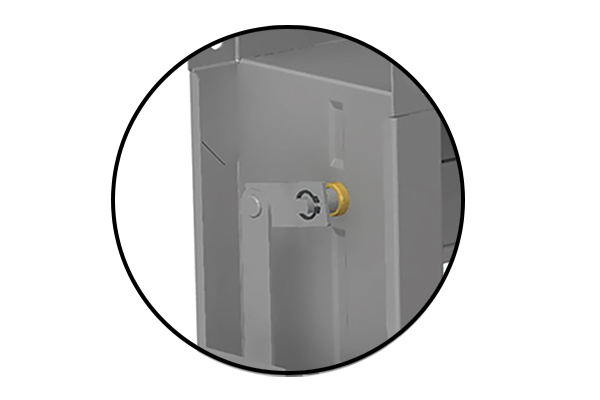

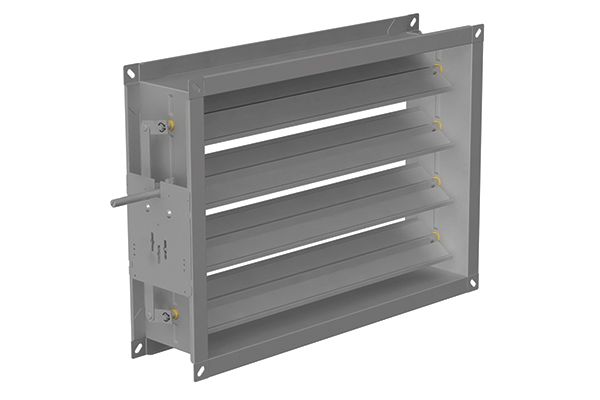

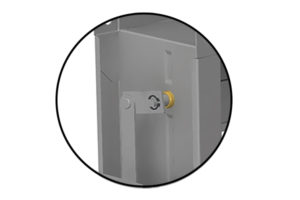

Embiellages et paliers en acier (sur demande paliers en laiton)

Mouvement par ailettes opposées actionnables par un axe Ø 12mm pour commande manuelle (clé de commande en option) ou servomoteur.

Classement d’étanchéité : Non classé
Pression admissible : 1500Pa pour longueur 1m
Vitesse admissible : 10m/s max
T° d’utilisation : -30°C à +150°C

UTILISATION

Ils permettent le dosage, l’équilibrage ou l’isolement des réseaux aérauliques ou des contraintes de température sont demandées.

FIXATION

Fixation par boulons via les trous des angles du cadre.

ACCESSOIRES

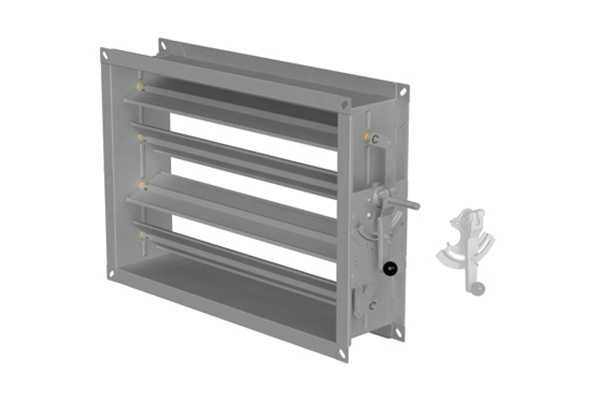

Commande manuelle par levier de commande CDC 100 avec boule sphérique en tête de levier et blocage par écrou papillon.

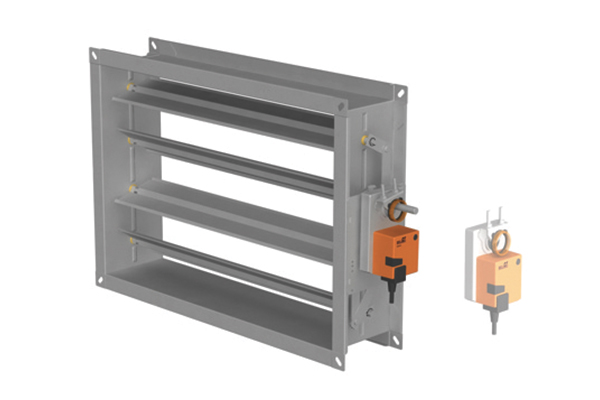

Commande par servomoteurs (voir gamme NENUTEC)

Catégories : Diffusion & reprise de l'air, Registres, Registres acier Étiquette : famille1

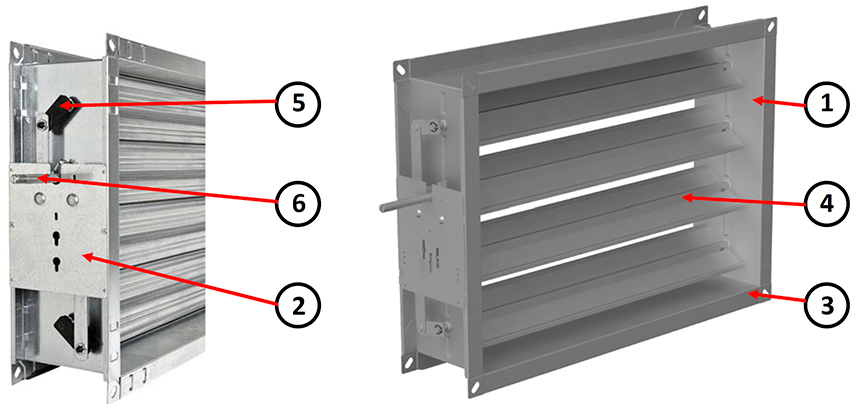

  Cadre acier galvanisé

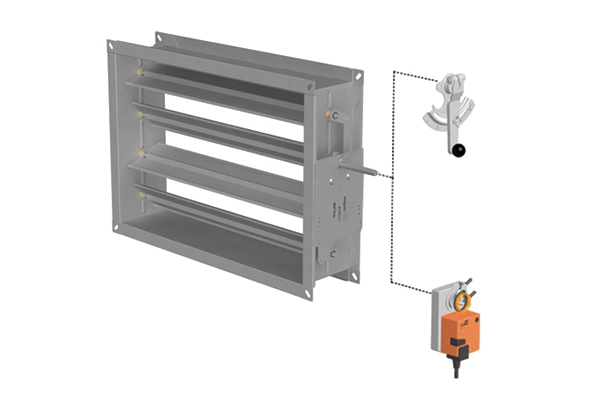

  Platine universelle
Trou de fixation
  Ailettes acier galvanisé
Embiellages et paliers acier galvanisé
  Axe de commande Ø12mm Lg 88mm

TAILLE NOMINALE

Comme indiqué dans le schéma ci-dessous les registres avec une dimension « nominale » B supérieur à 1250 mm et jusqu’à 2500 mm sont prévus en 2 parties avec 1 renfort central avec axe de commande sur toute la longueur. Pour dimensions de 2500 mm à 3000 mm les registres sont prévus en 3 parties avec 2 renforts centraux.

GAMME

KVZ-HT	Base (mm)
Hauteur (mm)	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
Hauteur (mm)	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code
210	156002	156003	156004	156005	156006	156007	156008	156009	156010	156011	156012	156013	156014	156015
310	156022	156023	156024	156025	156026	156027	156028	156029	156030	156031	156032	156033	156034	156035
410	156042	156043	156044	156045	156046	156047	156048	156049	156050	156051	156052	156053	156054	156055
510	156062	156063	156064	156065	156066	156067	156068	156069	156070	156071	156072	156073	156074	156075
610	156082	156083	156084	156085	156086	156087	156088	156089	156090	156091	156092	156093	156094	156095
710	156102	156103	156104	156105	156106	156107	156108	156109	156110	156111	156112	156113	156114	156115
810	156122	156123	156124	156125	156126	156127	156128	156129	156130	156131	156132	156133	156134	156135
910	156142	156143	156144	156145	156146	156147	156148	156149	156150	156151	156152	156153	156154	156155
1010	156162	156163	156164	156165	156166	156167	156168	156169	156170	156171	156172	156173	156174	156175
1110	156182	156183	156184	156185	156186	156187	156188	156189	156190	156191	156192	156193	156194	156195
1210	156202	156203	156204	156205	156206	156207	156208	156209	156210	156211	156212	156213	156214	156215
1310	156222	156223	156224	156225	156226	156227	156228	156229	156230	156231	156232	156233	156234	156235
1410	156242	156243	156244	156245	156246	156247	156248	156249	156250	156251	156252	156253	156254	156255
1510	156262	156263	156264	156265	156266	156267	156268	156269	156270	156271	156272	156273	156274	156275
1610	156282	156283	156284	156285	156286	156287	156288	156289	156290	156291	156292	156293	156294	156295
1710	156302	156303	156304	156305	156306	156307	156308	156309	156310	156311	156312	156313	156314	156315
1810	156322	156323	156324	156325	156326	156327	156328	156329	156330	156331	156332	156333	156334	156335
1910	156342	156343	156344	156345	156346	156347	156348	156349	156350	156351	156352	156353	156354	156355
2010	156362	156363	156364	156365	156366	156367	156368	156369	156370	156371	156372	156373	156374	156375
2110	156382	156383	156384	156385	156386	156387	156388	156389	156390	156391	156392	156393	156394	156395
2210	156402	156403	156404	156405	156406	156407	156408	156409	156410	156411	156412	156413	156414	156415
2310	156422	156423	156424	156425	156426	156427	156428	156429	156430	156431	156432	156433	156434	156435
2410	156442	156443	156444	156445	156446	156447	156448	156449	156450	156451	156452	156453	156454	156455
2510	156462	156463	156464	156465	156466	156467	156468	156469	156470	156471	156472	156473	156474	156475
2610	156482	156483	156484	156485	156486	156487	156488	156489	156490	156491	156492	156493	156494	156495
2710	156502	156503	156504	156505	156506	156507	156508	156509	156510	156511	156512	156513	156514	156515
2810	156522	156523	156524	156525	156526	156527	156528	156529	156530	156531	156532	156533	156534	156535
2910	156542	156543	156544	156545	156546	156547	156548	156549	156550	156551	156552	156553	156554	156555
3010	156562	156563	156564	156565	156566	156567	156568	156569	156570	156571	156572	156573	156574	156575

KVZ-HT	Base (mm)
Hauteur (mm)	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000
Hauteur (mm)	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code
210	156016	156017	156018	156019	156020	156601	156602	156603	156604	156605	156606	156607	156608	156609	156610
310	156036	156037	156038	156039	156040	156621	156622	156623	156624	156625	156626	156627	156628	156629	156630
410	156056	156057	156058	156059	156060	156641	156642	156643	156644	156645	156646	156647	156648	156649	156650
510	156076	156077	156078	156079	156080	156661	156662	156663	156664	156665	156666	156667	156668	156669	156670
610	156096	156097	156098	156099	156100	156681	156682	156683	156684	156685	156686	156687	156688	156689	156690
710	156116	156117	156118	156119	156120	156701	156702	156703	156704	156705	156706	156707	156708	156709	156710
810	156136	156137	156138	156139	156140	156721	156722	156723	156724	156725	156726	156727	156728	156729	156730
910	156156	156157	156158	156159	156160	156741	156742	156743	156744	156745	156746	156747	156748	156749	156750
1010	156176	156177	156178	156179	156180	156761	156762	156763	156764	156765	156766	156767	156768	156769	156770
1110	156196	156197	156198	156199	156200	156781	156782	156783	156784	156785	156786	156787	156788	156789	156790
1210	156216	156217	156218	156219	156220	156801	156802	156803	156804	156805	156806	156807	15608	156809	156810
1310	156236	156237	156238	156239	156240	156821	156822	156823	156824	156825	156826	156827	156828	156829	156830
1410	156256	156257	156258	156259	156260	156841	156842	156843	156844	156845	156846	156847	156848	156849	156850
1510	156276	156277	156279	156279	156280	156861	156862	156863	156864	156865	156866	156867	156868	156869	156870
1610	156296	156297	156298	156299	156300	-	-	-	-	-	-	-	-	-	-
1710	156316	156317	156318	156319	156320	-	-	-	-	-	-	-	-	-	-
1810	156336	156337	156338	156339	156340	-	-	-	-	-	-	-	-	-	-
1910	156356	156357	156358	156359	156360	-	-	-	-	-	-	-	-	-	-
2010	156376	156377	156378	156379	156380	-	-	-	-	-	-	-	-	-	-
2010	156376	156377	156378	156379	156380	-	-	-	-	-	-	-	-	-	-
Accessoires
CDC-100	Clé de commande manuelle														150500

DONNÉES TECHNIQUES

MODELE	Ak [m²] [m²]	v [m/s]		Qv [m³/h]		Dp_t (a=40°) [Pa]		LWA (a=40°) [dB(A)]
		min	max	min	max	min	max	min	max
KVZ 100 HT 200x210	0,0420	3	6	450	910	64	255	47	64
KVZ 100 HT 400x210	0,0840	3	6	910	1810	64	255	50	67
KVZ 100 HT 600x210	0,1260	3	6	1360	2720	64	255	52	69
KVZ 100 HT 800x210	0,1680	3	6	1810	3630	64	255	53	70
KVZ 100 HT 1000x210	0,2100	3	6	2270	4540	64	255	54	71
KVZ 100 HT 1200x210	0,2520	3	6	2720	5440	64	255	55	72
KVZ 100 HT 1400x210	0,2940	3	6	3180	6350	64	255	55	73
KVZ 100 HT 400x410	0,1640	3	6	1770	3540	64	255	53	70
KVZ 100 HT 600x410	0,2460	3	6	2660	5310	64	255	55	72
KVZ 100 HT 800x410	0,3280	3	6	3540	7080	64	255	56	73
KVZ 100 HT 1000x410	0,4100	3	6	4430	8860	64	255	57	74
KVZ 100 HT 1200x410	0,4920	3	6	5310	10630	64	255	58	75
KVZ 100 HT 1400x410	0,5740	3	6	6200	12400	64	255	58	76
KVZ 100 HT 600x610	0,3660	3	6	3950	7910	64	255	56	74
KVZ 100 HT 800x610	0,4880	3	6	5270	10540	64	255	58	75
KVZ 100 HT 1000x610	0,6100	3	6	6590	13180	64	255	59	76
KVZ 100 HT 1200x610	0,7320	3	6	7910	15810	64	255	59	77
KVZ 100 HT 1400x610	0,8540	3	6	9220	18450	64	255	60	77
KVZ 100 HT 800x810	0,6480	3	6	7000	14000	64	255	59	76
KVZ 100 HT 1000x810	0,8100	3	6	8750	17500	64	255	60	77
KVZ 100 HT 1200x810	0,9720	3	6	10500	21000	64	255	61	78
KVZ 100 HT 1400x810	1,1340	3	6	12250	24490	64	255	61	78
KVZ 100 HT 1000x1010	1,0100	3	6	10910	21820	64	255	61	78
KVZ 100 HT 1200x1010	1,2120	3	6	13090	26180	64	255	62	79
KVZ 100 HT 1400x1010	1,4140	3	6	15270	30540	64	255	62	79
KVZ 100 HT 1200x1210	1,4520	3	6	15680	31360	64	255	62	80
KVZ 100 HT 1400x1210	1,6940	3	6	18300	36590	64	255	63	80
KVZ 100 HT 1400x1410	1,9740	3	6	21320	42640	64	255	64	81
