Gamme de produits Klima-Rodaclim

LKI

DESCRIPTION

Bouches d’extraction, utilisées en VMC simple et double flux.

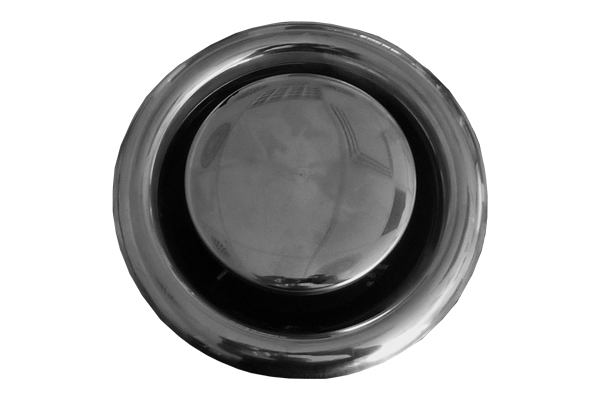

La bouche LKI est une bouche en acier inoxydable avec collerette de fixation pour utilisation en plafond ou mural, elles sont équipées d’un joint mousse derrière le bord tombé.

Le réglage du débit s’effectue en vissant ou dévissant l’obturateur central, la position adéquate étant effectuée par un écrou de blocage.

Existe du Ø80 au Ø200.

L’acier inoxydable utilisé pour sa fabrication, lui permet de s’intégrer partout où l’exigence esthétique est importante, et ou une résistance accrue et demandée.
Fiables et robustes, elles offrent des performances aérauliques élevées et de faibles niveaux sonores.

Possibilité d’utiliser une collerette de montage avec joint EPDM ou une manchette métallique à griffes sur demande pour faciliter la mise en œuvre.

MISE EN ŒUVRE

Les terminaux peuvent être montés soit directement sur un tube soit avec collerette montage « quart de tour », soit avec une collerette spécifique manchon placo métallique 3 griffes KFF (collerettes vendues séparément), les collerettes KFF sont équipées de languettes de retenue pour un montage en plafond type plaque de plâtre.

RÉGLAGES

Le réglage du débit souhaité s’obtient en ajustant la cote A à la valeur lue sur les abaques. Pour cela :
22  Débloquer le contre-écrou
22  Visser ou dévisser le cône de régulation afin d’ajuster la côte de réglage
22  Bloquer le contre-écrou

COURBES DE SÉLECTION

Le débit d’air (l/s ou m3/h), la perte de charge Pt (Pa) et le niveau de pression acoustique LA (dB(A)) pour les différentes positions de réglage du cône peuvent être lus à partir des graphiques ci-dessous.

Le niveau sonore est donné pour un indice d’affaiblissement acoustique dans la pièce de 4dB, ce qui correspond à une aire équivalente d’absorption de 10 m² SABINE.

  • LKI

GAMME

ØCodeDésignation
LKI 80915762LKI bouche INOX reprise Ø80mm + collerette
LKI 100915763LKI bouche INOX reprise Ø100mm + collerette
LKI 125915764LKI bouche INOX reprise Ø125mm + collerette
LKI 150915765LKI bouche INOX reprise Ø150mm + collerette
LKI 160915766LKI bouche INOX reprise Ø160mm + collerette
LKI 200915767LKI bouche INOX reprise Ø200mm + collerette

CARACTÉRISTIQUES TECHNIQUES

ModèleQv
[m3/h]
LWA
[dB(A)]
Dpt
[Pa]
minimaximinimaximinimaxi
LKI 802040<20251050
LKI 100306021261050
LKI 125409021281050
LKI 1505012021291050
LKI 1606013021291050
LKI 2008019022311050

DIMENSIONS

ModèleØA
(mm)
ØB
(mm)
ØC
(mm)
ØE
(mm)
L
(mm)
L1
(mm)
Poids
(kg)
LKI 80791056511555500.15
LKI 100991258514055500.19
LKI 12512415011017065600.31
LKI 15014917513520565600.35
LKI 16015918514521565600.47
LKI 20019922519525565600.66

FT : 2112-05-A-LKI

  • Dimensions LK-LKI
  • Dimensions collerette LK-LKI

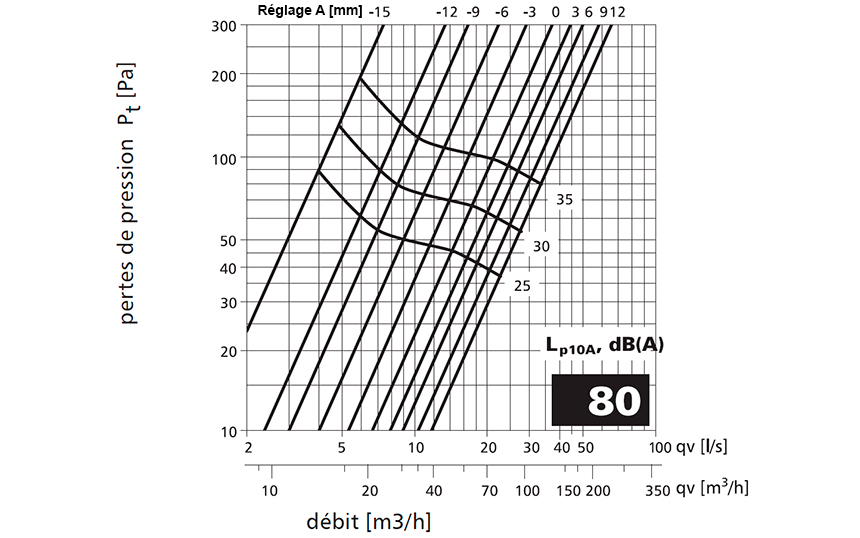

  • Courbe LKI 80

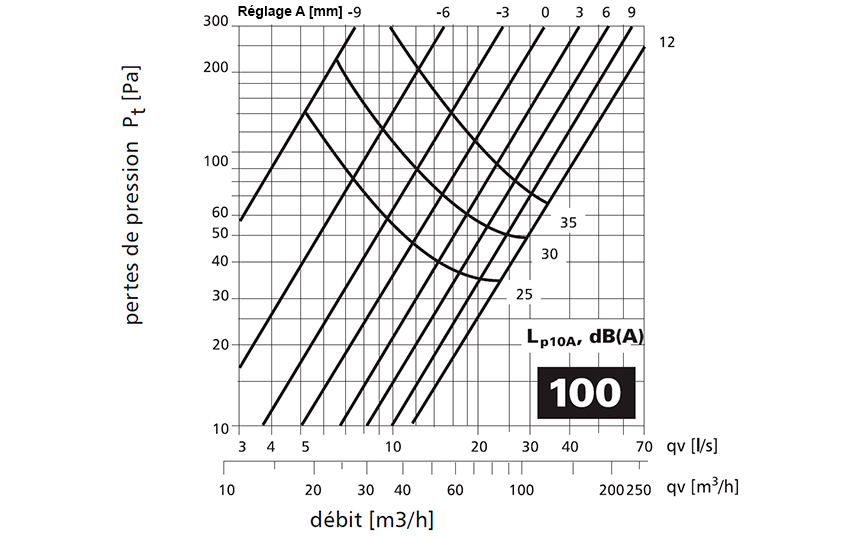

  • Courbe LKI 100

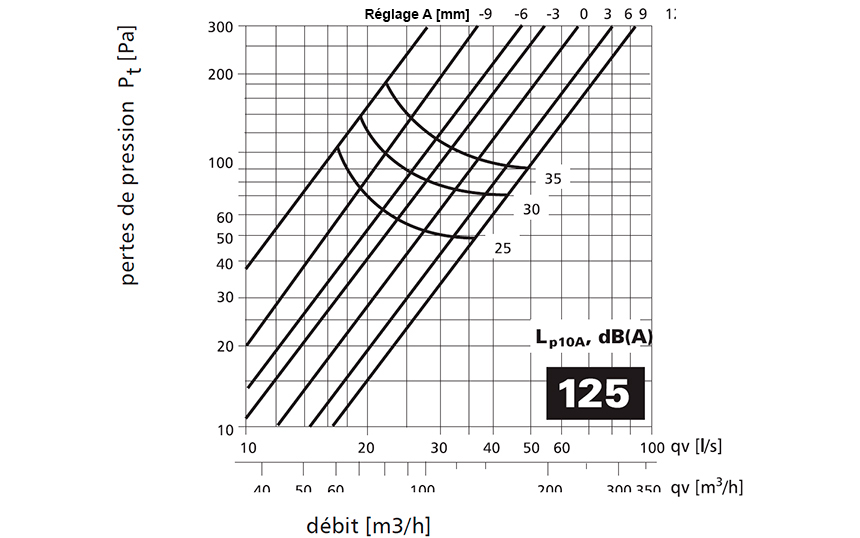

  • Courbe LKI 125

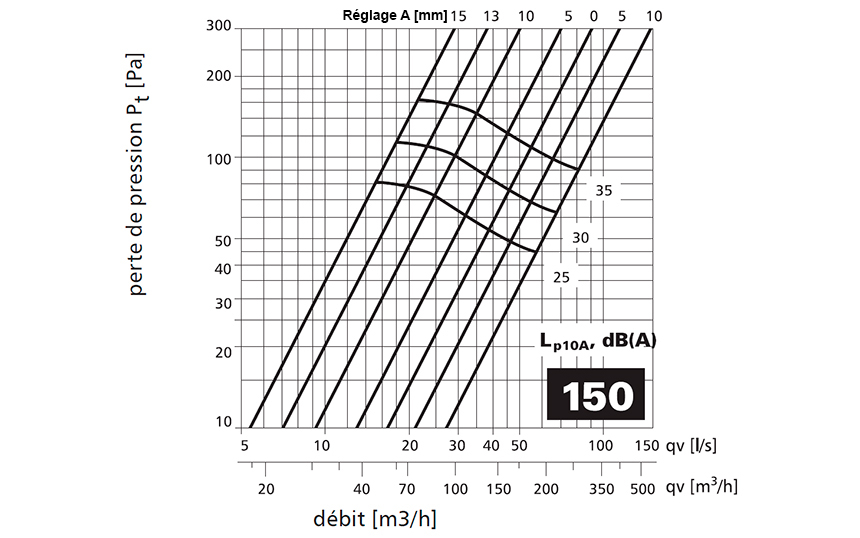

  • Courbe LKI 150

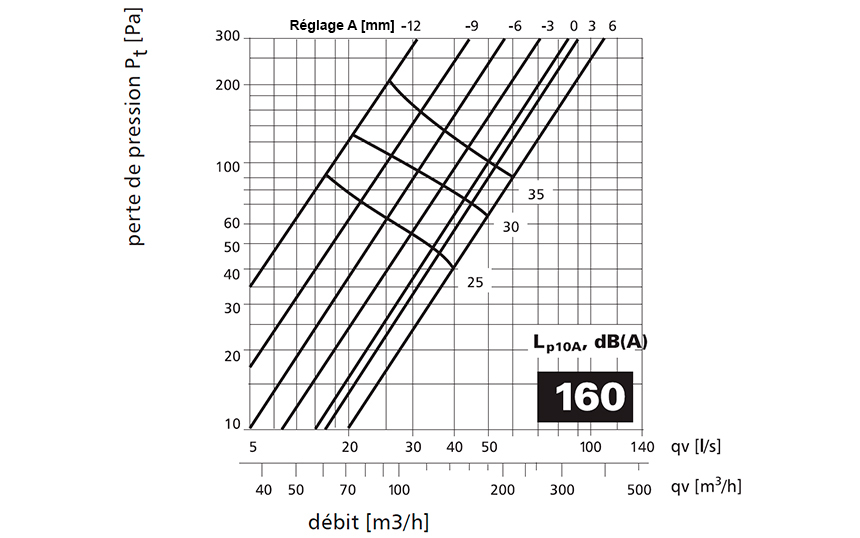

  • Courbe LKI 160

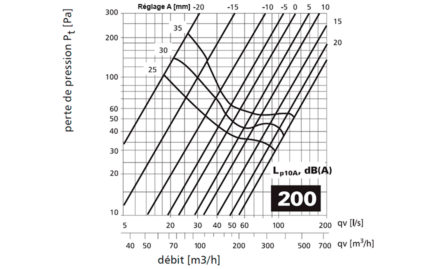

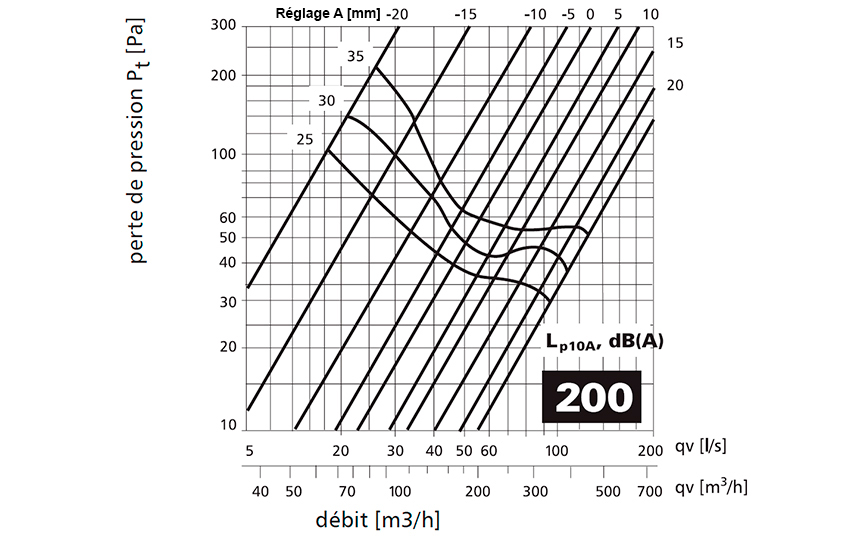

  • Courbe LKI 200
