Gamme de produits Klima-Rodaclim

LKIB

DESCRIPTION

Bouches d’extraction, utilisées en VMC simple et double flux.

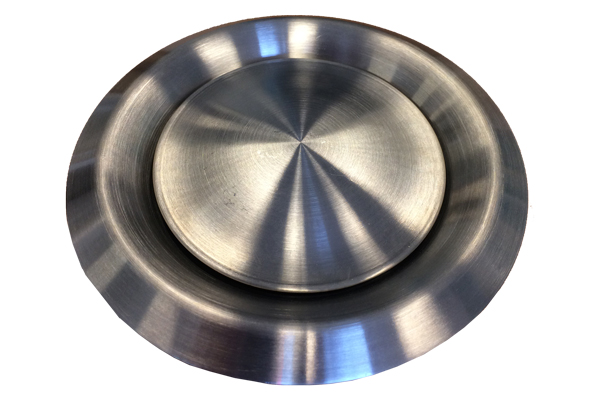

La bouche LKIB est une bouche en acier INOX finition brossée avec collerette de fixation pour utilisation en plafond ou mural, elles sont équipées d’un joint mousse derrière le bord tombé.

Le réglage du débit s’effectue en vissant ou dévissant l’obturateur central, la position adéquate étant effectuée par un écrou de blocage.

Existe du Ø100 au Ø160.

L’acier inoxydable utilisé pour sa fabrication, lui permet de s’intégrer partout où l’exigence esthétique est importante, et ou une résistance accrue et demandée.
Fiables et robustes, elles offrent des performances aérauliques élevées et de faibles niveaux sonores.

Possibilité d’utiliser une collerette de montage avec joint EPDM ou une manchette métallique à griffes sur demande pour faciliter la mise en œuvre.

MISE EN ŒUVRE

Les terminaux peuvent être montés soit directement sur un tube soit avec collerette montage « quart de tour », soit avec une collerette spécifique manchon placo métallique 3 griffes KFF (collerettes vendues séparément), les collerettes KFF sont équipées de languettes de retenue pour un montage en plafond type plaque de plâtre.

RÉGLAGES

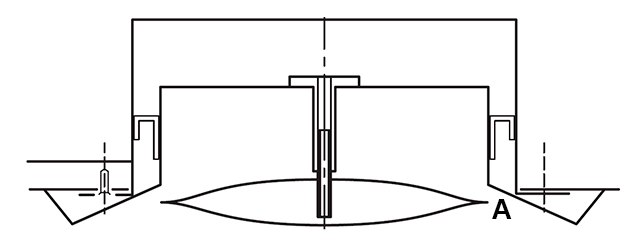

Le réglage du débit souhaité s’obtient en ajustant la cote A à la valeur lue sur les abaques. Pour cela :
22  Débloquer le contre-écrou
22  Visser ou dévisser le cône de régulation afin d’ajuster la côte de réglage
22  Bloquer le contre-écrou

COURBES DE SÉLECTION

Le débit d’air (l/s ou m3/h), la perte de charge Pt (Pa) et le niveau de pression acoustique LA (dB(A)) pour les différentes positions de réglage du cône peuvent être lus à partir des graphiques ci-dessous.

Le niveau sonore est donné pour un indice d’affaiblissement acoustique dans la pièce de 4dB, ce qui correspond à une aire équivalente d’absorption de 10 m² SABINE.

GAMME

ØCodeDésignation
LKIB 100915720LKIB 100 bouche acier inox brossé soufflage/reprise Ø100mm + collerette
LKIB 125915722LKIB 125 bouche acier inox brossé soufflage/reprise Ø125mm + collerette
LKIB 160915724LKIB 160 bouche acier inox brossé soufflage/reprise Ø160mm + collerette
LKIB 200915726LKIB 200 bouche acier inox brossé soufflage/reprise Ø200mm + collerette

CARACTÉRISTIQUES TECHNIQUES

ModèleQv
[m3/h]
LWA
[dB(A)]
Dpt
[Pa]
minimaximinimaximinimaxi
LKIB 100306021261050
LKIB 125409021281050
LKIB 1606013021291050
LKIB 2008019022311050

DIMENSIONS

ModèleØA
(mm)
ØB
(mm)
ØC
(mm)
ØE
(mm)
L
(mm)
L1
(mm)
LKIB 10099125751405550
LKIB 1251241501001706560
LKIB 1501491751202056560
LKIB 1601591851302156560

FT : 2112-06-A-LKIB

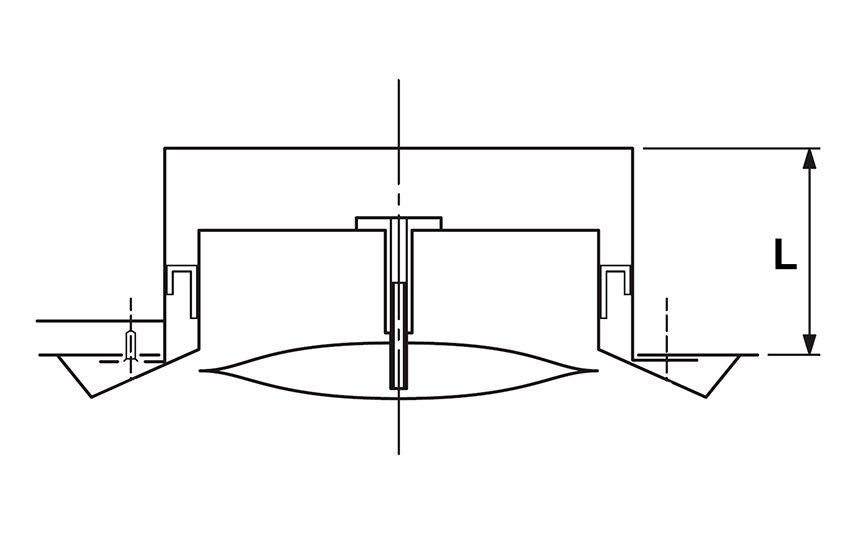

  • Dimensions LKIB

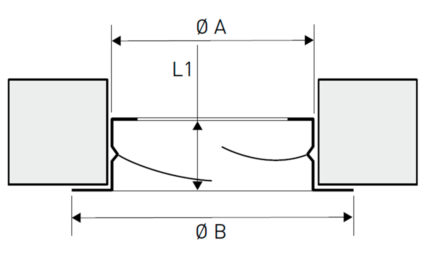

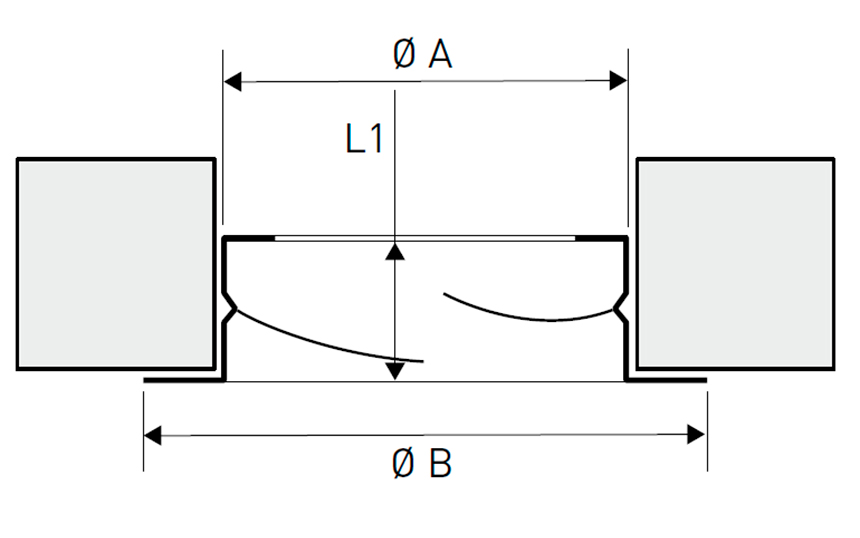

  • Collerette LKIB

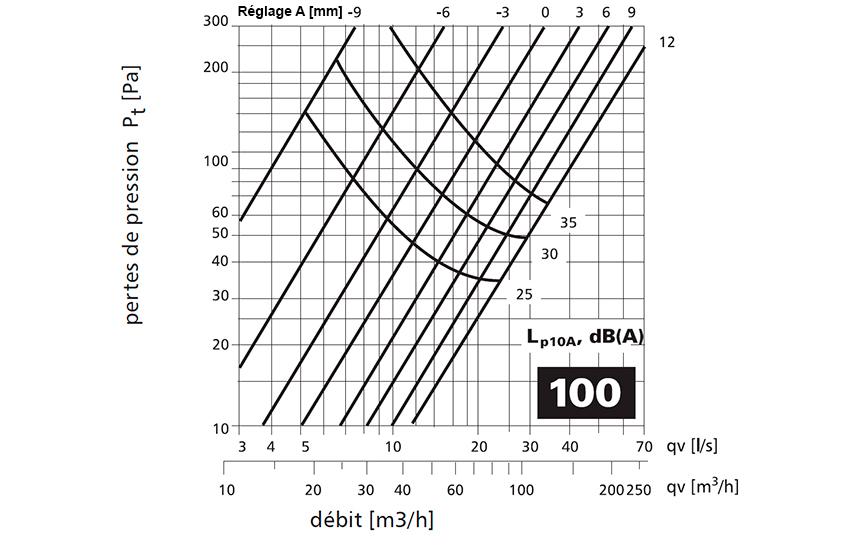

  • Courbe LKIB 100

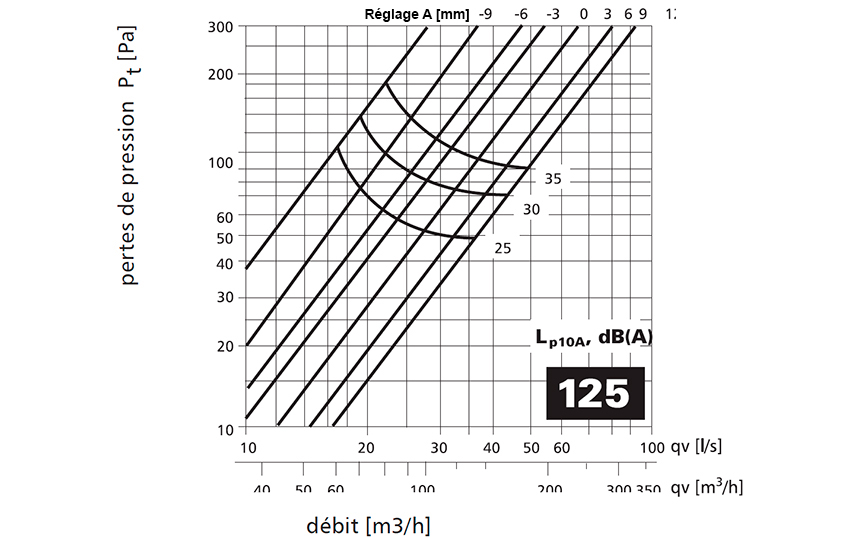

  • Courbe LKIB 125

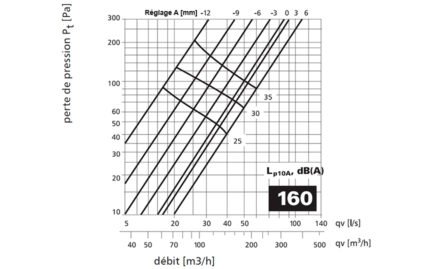

  • Courbe LKIB 160

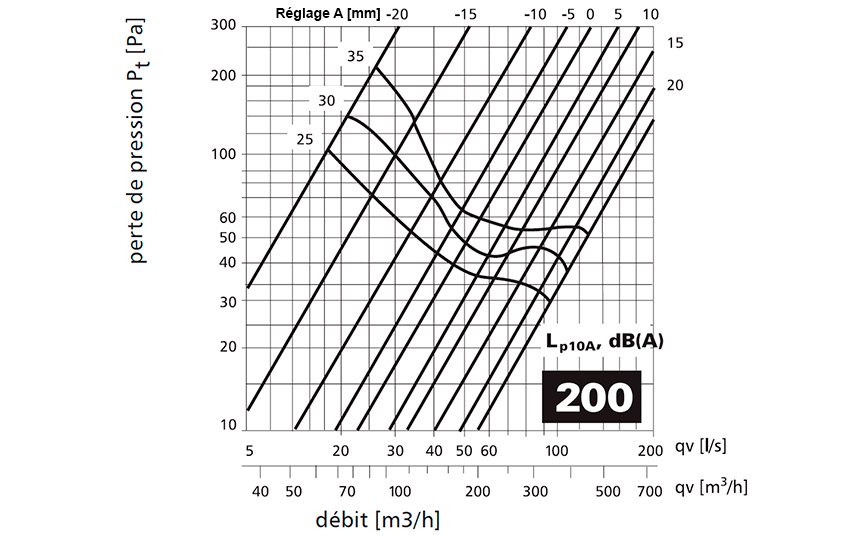

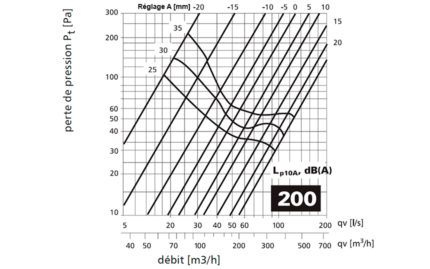

  • Courbe LKIB 200
