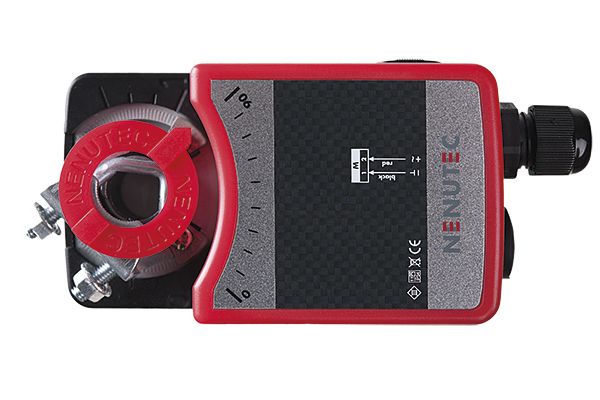

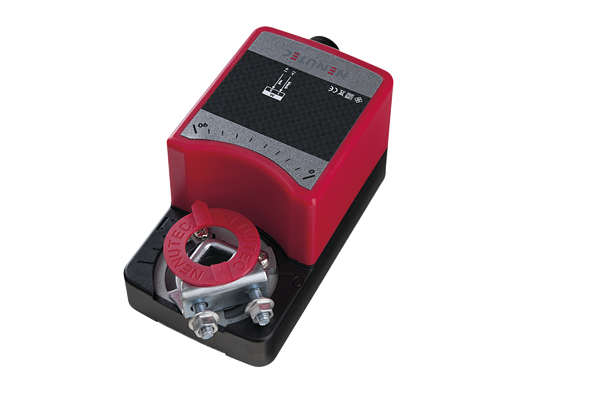

NEAA…02/05 (S1)

DESCRIPTIF

Les servomoteurs de clapets standard NENUTEC sont spécifiquement développés et fabriqués pour les applications des marchés CVC.

Notre gamme de servomoteurs standard NENUTEC, est développée pour motoriser les clapets d‘air d‘arrêt et de réglage de différentes tailles.

CARACTÉRISTIQUES PRINCIPALES

  Surface des clapets 0.4 m² / 1.0 m²
  Tension d‘alimentation AC/DC 24V et AC 230V
  Commande 2 points TOR ou 3 points
  1 contact auxiliaire inverseur réglable (EPU)
  Digital greentech technology
  Dimensions axe d‘entraînement Ø 6 à 16 mm rond / 5 à 12 mm carré
  Longueur minimale de l‘axe de 40 mm
  Sens de rotation modifiable par sélecteur
  Angle de rotation réglable
  Version personnalisée (sur demande)

Catégories : Regulation de débit, Servomoteurs, Servomoteurs 2 points / 3 points Étiquette : famille9

TABLEAU DE SÉLECTION

Modèle	Réference	Couple	Temps de réponse	Tension d'alimentation	Contact auxiliaire
NEAA24-02	241201	2 Nm	60...90 sec	AC/DC 24V ±15%	Non
NEAA24-02 S1	241202	2 Nm	60...90 sec	AC/DC 24V ±15%	1xEPU
NEAA230-02	241203	2 Nm	60...90 sec	AC 230V ±10%	Non
NEAA230-02 S1	241204	2 Nm	60...90 sec	AC 230V ±10%	1xEPU
NEAA24-05	241205	5 Nm	70...100 sec	AC/DC 24V ±15%	Non
NEAA24-05 S1	241206	5 Nm	70...100 sec	AC/DC 24V ±15%	1xEPU
NEAA230-05	241207	5 Nm	70...100 sec	AC 230V ±10%	Non
NEAA230-05 S1	241208	5 Nm	70...100 sec	AC 230V ±10%	1xEPU

CARACTÉRISTIQUES TECHNIQUES

	NEAA24...(S1)	NEAA230...(S1)
Couple	2 Nm / 5 Nm	2 Nm / 5 Nm
Surface des clapets	0,4 m² / 1,0 m²	0,4 m² / 1,0 m²
Dimensions de l'axe	Ø 6 à 16 mm rond / 5 à 12 mm carré	Ø 6 à 16 mm rond / 5 à 12 mm carré
Tension d'alimentation	AC/DC 24V ± 15%	AC 230V ± 10%
Fréquence	50 - 60 Hz	50 - 60 Hz
Type de commande	2 points Tout Ou Rien et 3 points	2 points Tout Ou Rien et 3 points
Consommation électrique
Fonctionnement	1,2 W	1,2 W
Fin de position	1,2 W	1,2 W
Puissance absorbée	2,0 VA	2,0 VA
Contact auxiliaire	1,5A, AC 250V	1,5A, AC 250V
Classe de protection	III	II
Angle de rotation	0°...90°(95° mécanique)	0°...90°(95° mécanique)
Limitation d'angle de rotation	0°...90° (max. 0°...30° / 60°...90°)	0°...90° (max. 0°...30° / 60°...90°)
Poids	<0.7 kg	<0.8 kg
Durée de vie	60.000 cycles	60.000 cycles
Niveau sonore	42 dB(A)	42 dB(A)
IP Classe de protection	IP 54 (protégés contre la poussière et les éclaboussures)	IP 54 (protégés contre la poussière et les éclaboussures)
Température de de fonctionnement	-20°...+50°C / IEC 721-3-3	-20°...+50°C / IEC 721-3-3
Température de stockage	-30°...+80°C / IEC 721-3-2	-30°...+80°C / IEC 721-3-2
Humidité ambiante	5%...95% Rh aucune condensation / EN 60730-1	5%...95% Rh aucune condensation / EN 60730-1
Entretien	sans entretien	sans entretien
Mode opératoire	Type I / EN 60730-1	Type I / EN 60730-1
EMC	CE selon 2004 / 108 /EC	CE selon 2004 / 108 /EC
