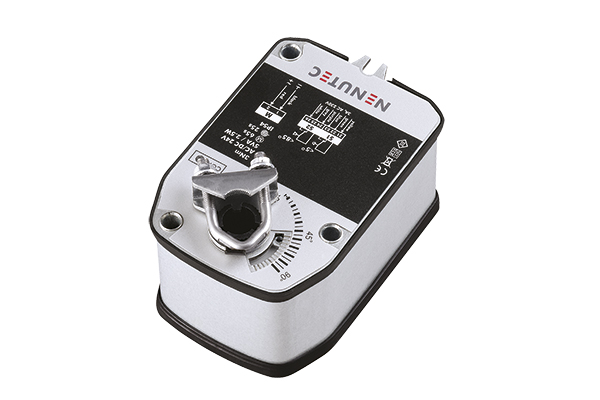

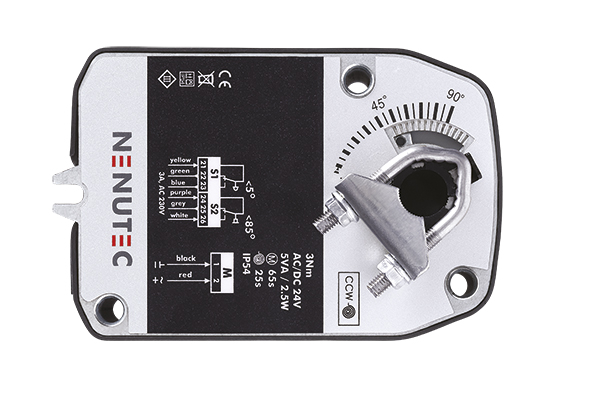

NESA…-03(S)



DESCRIPTIF

Les servomoteurs de clapets à ressort de rappel NENUTEC sont spécifiquement développés pour motoriser les clapets d‘air d‘arrêt et de réglage de différentes tailles avec fonction de sécurité pour des applications de protection antigel, pour la protection contre la fumée ou encore les registres étanches dans le domaine de l‘hygiène.

CARACTÉRISTIQUES PRINCIPALES

22  Surface des clapets 0.5 m²
22  Tension d‘alimentation AC/DC 24V et AC 230V
22  Commande 2 points TOR (Tout ou Rien)
22  2 contacts auxiliaires inverseurs (SPDT)

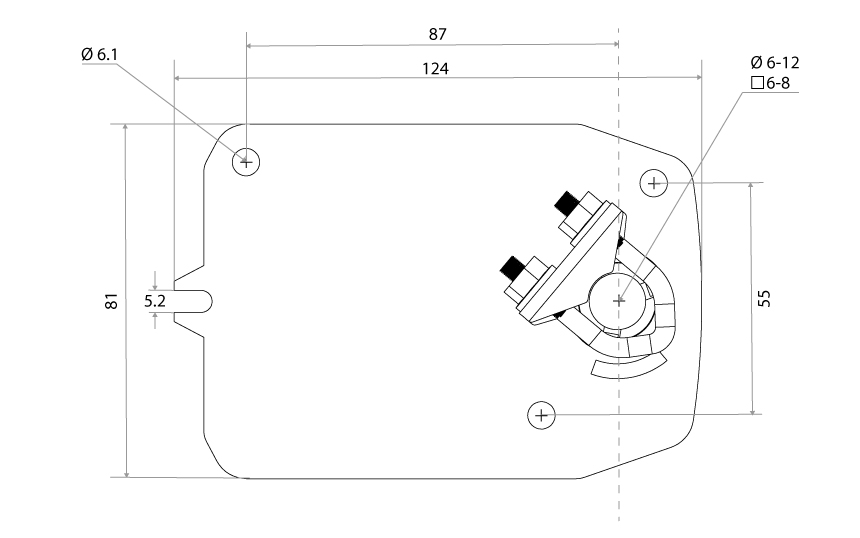

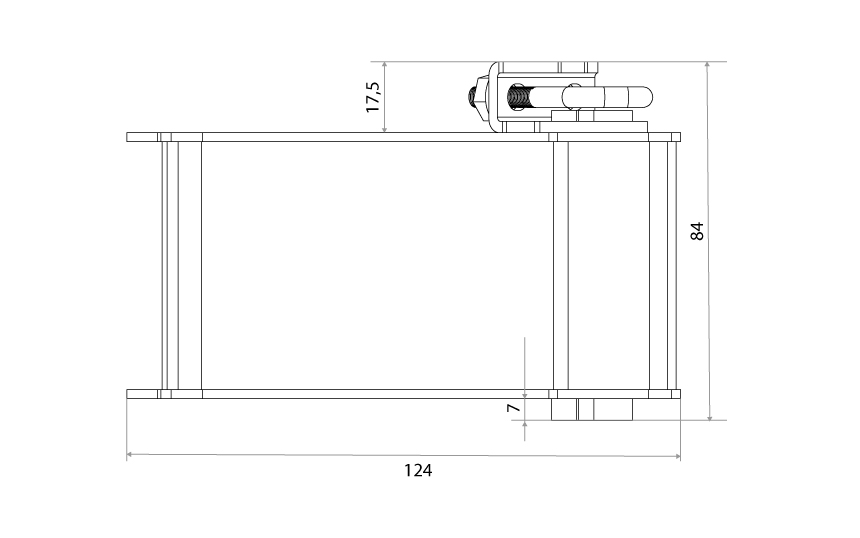

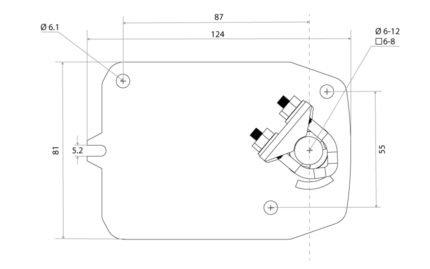

22  Dimensions axe d‘entraînement Ø 6 à 12 mm rond / 6 à 8 mm carré
22  Longueur minimale de l‘axe de 24 mm
22  Sens de rotation modifiable par retournement du servomoteur
22  Angle de rotation réglable (mécanique)
22  Câble de raccordement de 1000mm
22  Version personnalisée (sur demande)

  • NESA.03
  • NESA.03

TABLEAU DE SÉLECTION

ModèleRéférenceCoupleTemps de réponse
(Ressort)
Temps de réponse
(Alimentation)
Tension d'alimentationContacts auxiliaires
NESA24-032412473 Nm25 sec65 secAC/DC 24V ±15%Non
NESA24-03S2412483 Nm25 sec65 secAC/DC 24V ±15%2 x SPDT
NESA230-032412493 Nm25 sec65 secAC 230 V ±10%Non
NESA230-03S2412503 Nm25 sec65 secAC 230 V ±10%2 x SPDT

CARACTÉRISTIQUES TECHNIQUES

 NESA24-03(S)NESA230-03(S)
Couple3 Nm3 Nm
Surface des clapets0.5 m²0.5 m²
Dimensions de l'axeØ 6 à 12 mm rond / 6 à 8 mm carréØ 6 à 12 mm rond / 6 à 8 mm carré
Tension d'alimentationAC 24V / DC 24V ±15%AC 230 ±10%
Fréquence50 - 60 Hz50 - 60 Hz
Type de commande2 points Tout ou Rien2 points Tout ou Rien
Consommation électrique
Fonctionnement2.5 W1.5 W
Fin de position1.6 W1.6 W
Puissance absorbée5VA5VA
Contact auxiliaire3A AC 230V3A AC 230V
Utilisation en parallèleoui (voir donnés de performance)oui (voir donnés de performance)
Classe de protectionIIIII
Angle de rotation0°… 90° (max. 95°)0°… 90° (max. 95°)
Limitation d'angle de rotation45°… 90° par pas de 5°45°… 90° par pas de 5°
Poids1 kg1 kg
Durée de vieMin. 60.000 (mode sécurité)Min. 60.000 (mode sécurité)
Niveau sonore moteur et ressort de rappelMoteur 45 dB(A) Ressort 65 dB(A)Moteur 45 dB(A) Ressort 65 dB(A)
IP classe de protectionIP 54 (protégés contre la poussière et les éclaboussures)IP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement-20°… +50°C / IEC 721-3-3-20°… +50°C / IEC 721-3-3
Température de stockage-30°…+80°C / IEC 721-3-2-30°…+80°C / IEC 721-3-2
Humidité ambiante5%...95% rH aucune condensation5%...95% rH aucune condensation
EntretienSans entretienSans entretien
Mode opératoireType I / EN 60730-1Type I / EN 60730-1
EMCCE selon 2004/108/ECCE selon 2004/108/EC
Directive basse tensionCE selon 2006/95/ECCE selon 2006/95/EC

FT : 2201-05-A-NESA.03
