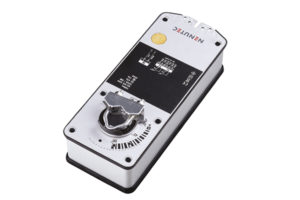

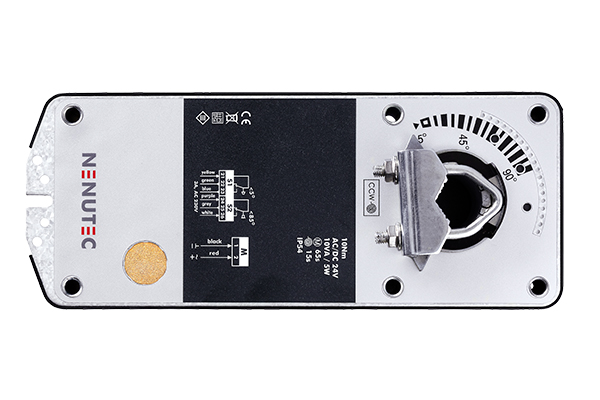

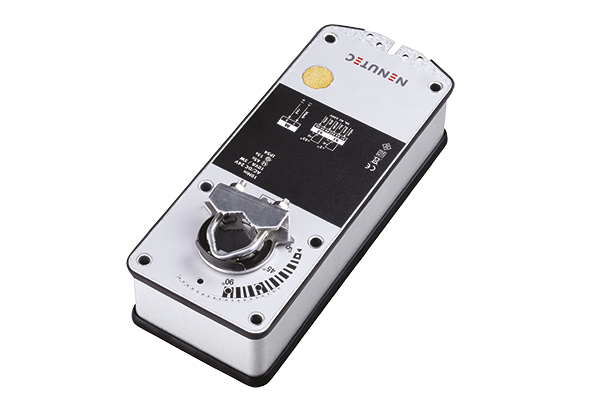

NESA…-10(S)



DESCRIPTIF

Les servomoteurs de clapets à ressort de rappel NENUTEC sont spécifiquement développés pour motoriser les clapets d‘air d‘arrêt et de réglage de différentes tailles avec fonction de sécurité pour des applications de protection antigel, pour la protection contre la fumée ou encore les registres étanches dans le domaine de l‘hygiène.

CARACTÉRISTIQUES PRINCIPALES

22  Surface des clapets 2.0 m²
22  Tension d‘alimentation AC/DC 24V et AC 230V
22  Commande 2 points TOR (Tout Ou Rien)
22  2 contacts auxiliaires inverseurs (SPDT)
22  Dimensions axe d‘entraînement Ø 13 à 19 mm rond / 8 à 12 mm carré
22  Longueur minimale de l‘axe de 40 mm
22  Sens de rotation modifiable par retournement du servomoteur
22  Angle de rotation réglable (mécanique)
22  Version personnalisée (sur demande)

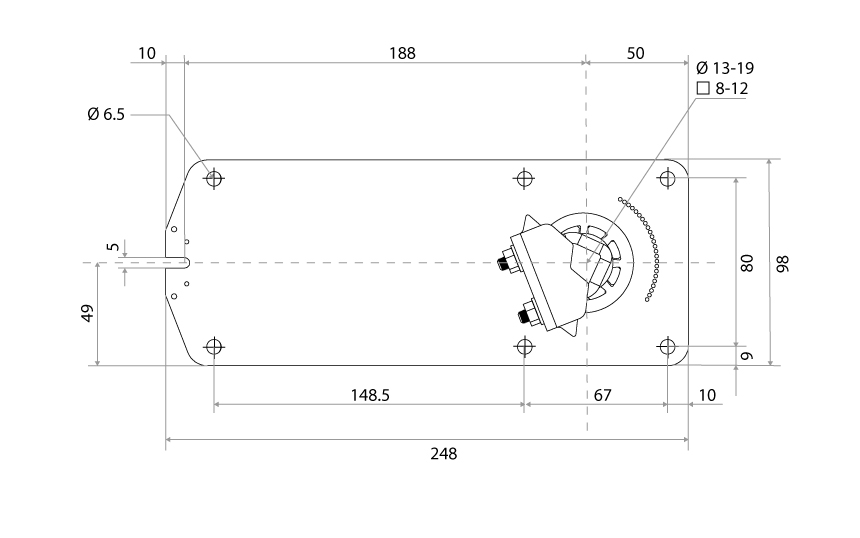

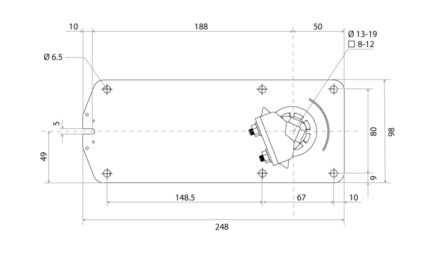

  • NESA.10

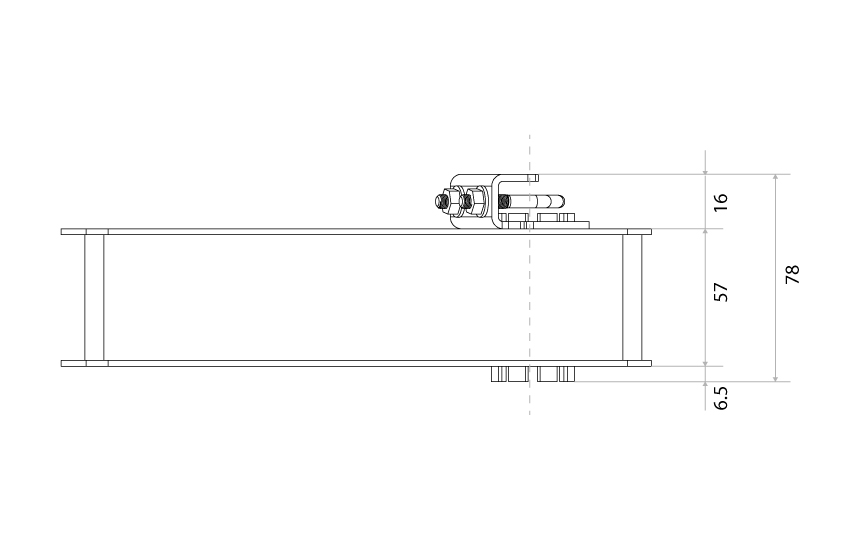

  • NESA.10

TABLEAU DE SÉLECTION

ModèleRéférenceCoupleTemps de réponde
(Ressort)
Temps de réponse
(Alimentation)
Tension d'alimentationContacts auxiliaires
NESA24-1024135010 Nm15 sec65 secAC/DC 24V ±15%Non
NESA24-10S24135110 Nm15 sec65 secAC/DC 24V ±15%2 x SPDT
NESA230-1024135210 Nm15 sec65 secAC 230 V ±10%Non
NESA230-10S24135310 Nm15 sec65 secAC 230 V ±10%2 x SPDT

CARACTÉRISTIQUES TECHNIQUES

NESA24-10(S)NESA230-10(S)
Couple10 Nm10 Nm
Surface des clapets2 m²2 m²
Dimensions de l'axeØ 13 à 19 mm rond / 8 à 12 mm carréØ 13 à 19 mm rond / 8 à 12 mm carré
Tension d'alimentationAC 24V / DC 24V ±15%AC 230 ±10%
Fréquence50 - 60 Hz50 - 60 Hz
Type de commande2 points Tout ou Rien2 points Tout ou Rien
Consommation électrique
Fonctionnement5 W6.5 W
Fin de position2.5 W2.5 W
Puissance absorbée10VA10VA
Contact auxiliaire3A AC 230V3A AC 230V
Utilisation en parallèleoui (voir donnés de performance)oui (voir donnés de performance)
Classe de protectionIIIII
Angle de rotation0° … 90° (max. 95°)0° … 90° (max. 95°)
Limitation d'angle de rotation45° … 90° par pas de 5°45° … 90° par pas de 5°
Poids1 kg1 kg
Durée de vieMin. 60.000 (mode sécurité)Min. 60.000 (mode sécurité)
Niveau sonore moteur et ressort de rappelMoteur 45 dB(A) Ressort 65 dB(A)Moteur 45 dB(A) Ressort 65 dB(A)
IP classe de protectionIP 54 (protégés contre la poussière et les éclaboussures)IP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement-20°… +50°C / IEC 721-3-3-20°… +50°C / IEC 721-3-3
Température de stockage-30° …+80°C / IEC 721-3-2-30° …+80°C / IEC 721-3-2
Humidité ambiante5%...95% rH aucune condensation5%...95% rH aucune condensation
EntretienSans entretienSans entretien
Mode opératoireType I / EN 60730-1Type I / EN 60730-1
EMCCE selon 2004/108/ECCE selon 2004/108/EC
Directive basse tensionCE selon 2006/95/ECCE selon 2006/95/EC

FT : 2201-07-A-NESA.10
