NESM…-10(S)



DESCRIPTIF

Les servomoteurs de clapets à ressort de rappel NENUTEC sont spécifiquement développés pour motoriser les clapets d‘air d‘arrêt et de réglage de différentes tailles avec fonction de sécurité pour des applications de protection antigel, pour la protection contre la fumée ou encore les registres étanches dans le domaine de l‘hygiène.

CARACTÉRISTIQUES PRINCIPALES

22  Surface des clapets 2.0 m²
22  Tension d‘alimentation AC/DC 24V
22  Commande proportionnelle DC 0…10V
22  2 contacts auxiliaires inverseurs (SPDT)
22  Dimensions axe d‘entraînement Ø 13 à 19 mm rond / 8 à 12 mm carré
22  Longueur minimale de l‘axe de 40 mm
22  Sens de rotation modifiable par retournement du servomoteur
22  Angle de rotation réglable (mécanique)
22  Câble de raccordement de 1000mm
22  Version personnalisée (sur demande)

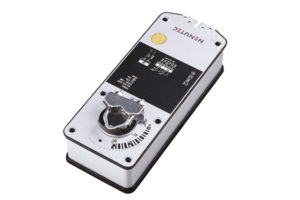

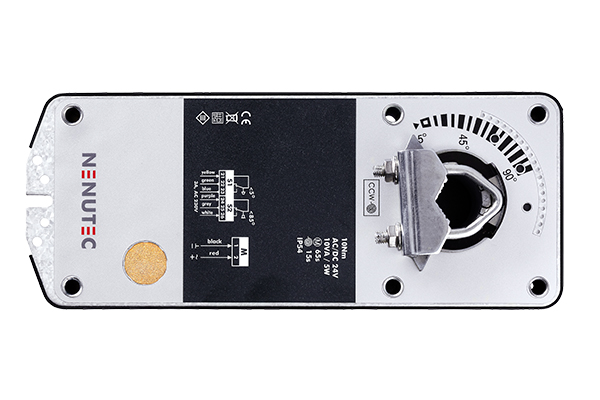

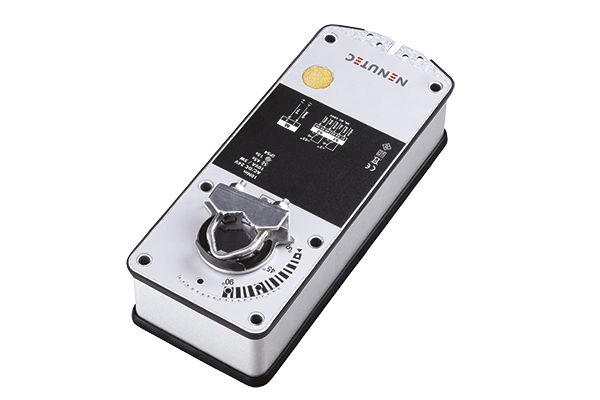

  • NESM.10
  • NESM.10

TABLEAU DE SÉLECTION

ModèleRéférenceCoupleTemps de réponse
(Ressort)
Temps de réponse
(Alimentation)
Tension d'alimentationContacts auxiliaires
NESM24.2-1024126710 Nm15 sec120 secAC/DC 24V ±15%Non
NESM24.2-10S24126810 Nm15 sec120 secAC/DC 24V ±15%2 x SPDT

CARACTÉRISTIQUES TECHNIQUES

NESM24.2-10(S)
Couple10 Nm
Surface des clapets2 m²
Dimensions de l'axeØ 13 à 19 mm rond / 8 à 12 mm carré
Tension d'alimentationAC 24V / DC 24V ±15%
Fréquence50 - 60 Hz
Signal de contrôle Y (Entrée)0…10 VDC
Signal de position U (Sortie)0…10 VDC
Consommation électrique
Fonctionnement2.4 W
Fin de positionnement0.5 W
Puissance absorbée10VA
Contact auxiliaire3A AC 230V
Utilisation en parallèleoui (voir donnés de performance)
Classe de protectionIII
Angle de rotation0°… 90° (max. 95°)
Limitation d'angle de rotation45°… 90° par pas de 5°
Poids1 kg
Durée de vieMin. 60.000 (mode sécurité)
Niveau sonore moteur et ressort de rappelMoteur 45 dB(A) Ressort 65 dB(A)
IP classe de protectionIP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement-20°… +50°C / IEC 721-3-3
Température de stockage-30°…+80°C / IEC 721-3-2
Humidité ambiante5%...95% rH aucune condensation
EntretienSans entretien
Mode opératoireType I / EN 60730-1
EMCCE selon 2004/108/EC
Directive basse tensionCE selon 2006/95/EC
UL-ListingUL 873

FT : 2201-11-A-NESM.10
