SCV0

PRÉSENTATION

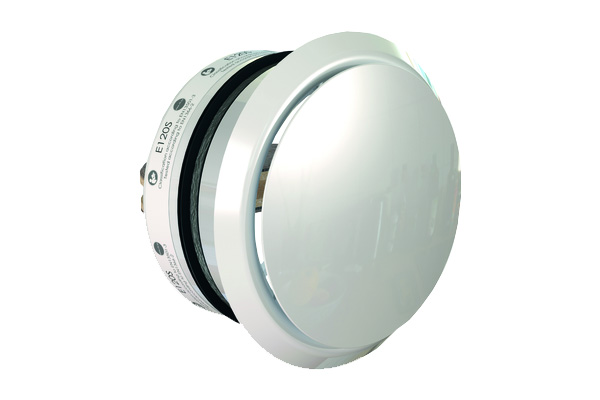

Clapet bouche pare-flamme circulaire SCV0 testé dans une seule direction sans isolation thermique.

Les clapets terminaux coupe-feu circulaires constituent une solution coupe-feu compacte pour les conduits de petit diamètre.

CARACTÉRISTIQUES PRINCIPALES

22  Léger
22  Simple à installer
22  Sans perte d’espace à l’endroit de la traversée
22  Approuvé pour montage en paroi massive, dalle massive et paroi légère
22  Sans entretien
22  Pour applications intérieures
22  Température ambiante de max 50°C

NIVEAU SONORE

Le profil aéraulique du corps et de la calotte, ainsi que la densité élevée du matériau réfractaire, leur confèrent des performances optimales en acoustique.

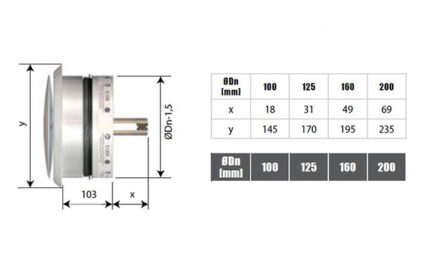

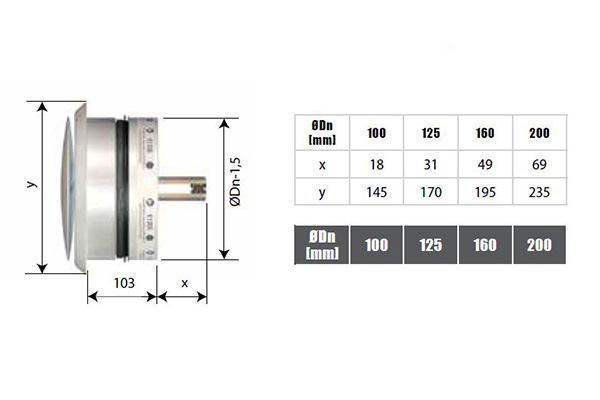

TAILLES

22  DN 100
22  DN 125
22  DN 160
22  DN 200

FONCTIONNEMENT

Dès que la température dans la gaine dépasse 72°C, le fusible thermique se déclenche et les deux lames se ferment. Le clapet se trouve alors en position fermée. Deux pattes d’arrêts verrouillent les lames dans cette position en assurant une parfaite étanchéité aux flammes et à la fumée.

RÉGLEMENTATION

Produit conforme au référentiel Européen selon la norme EN 15650-2010.

22  Certificat CE : CE_DoP_Rf-t_S2_FR
22  Classement selon règles appliquées en France : E 120 (ve-o → i)S
22  Pression de service : 300 Pa
22  Résistance au feu selon EN 1366-2 et classements selon EN 13501-3

MONTAGES AUTORISES

22  En parois massives – Béton armé ( ≥ 110 mm)
22  En dalles massives – Béton armé ( ≥ 150 mm)

INSTALLATION

Le clapet terminal est inséré dans une gaine de ventilation métallique du même diamètre et est maintenu en place par son joint en caoutchouc.

ACCESSOIRES

22  Fusible thermique 72°C (KIT FT SC) (par 5 pièces)

  • SCV0

FT : 7012-25-A-SCV0
