DESCRIPTION

Bouches d’extraction et d’insufflation, utilisées en VMC simple et double flux.

La bouche TFF est constituée d’un corps en acier couleur blanc RAL 9010 de forme conique et d’un disque de diffusion recouvert de mousse pour l’insonorisation.

Le réglage du débit s’effectue en vissant ou dévissant l’obturateur central permettant de changer le sens de distribution à 180°.

Existe du Ø80 au Ø200.

D’esthétique soignée, elles s’intègrent parfaitement à l’architecture intérieure des bâtiments.

Possibilité d’utiliser une collerette de montage avec joint EPDM ou une manchette métallique à griffes sur demande pour faciliter la mise en œuvre.

MISE EN ŒUVRE

Les terminaux peuvent être montés soit directement sur un tube soit avec collerette montage « quart de tour », soit par emboîtement de l’ensemble bouche + collerette sur un manchon placo métallique 3 griffes MMP (collerettes vendues séparément, la collerette MMP est équipée de languettes de retenue pour un montage en plafond type plaque de plâtre.

RÉGLAGES

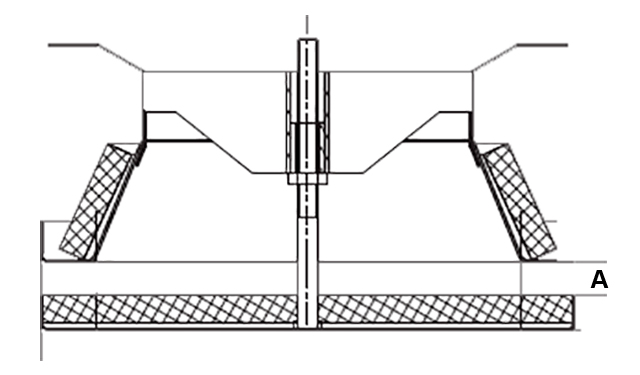

Le réglage du débit souhaité s’obtient en ajustant la cote A à la valeur lue sur les abaques. Pour cela :
  Débloquer le contre-écrou
  Visser ou dévisser le disque supérieur afin d’ajuster la côte de réglage
  Bloquer le contre-écrou

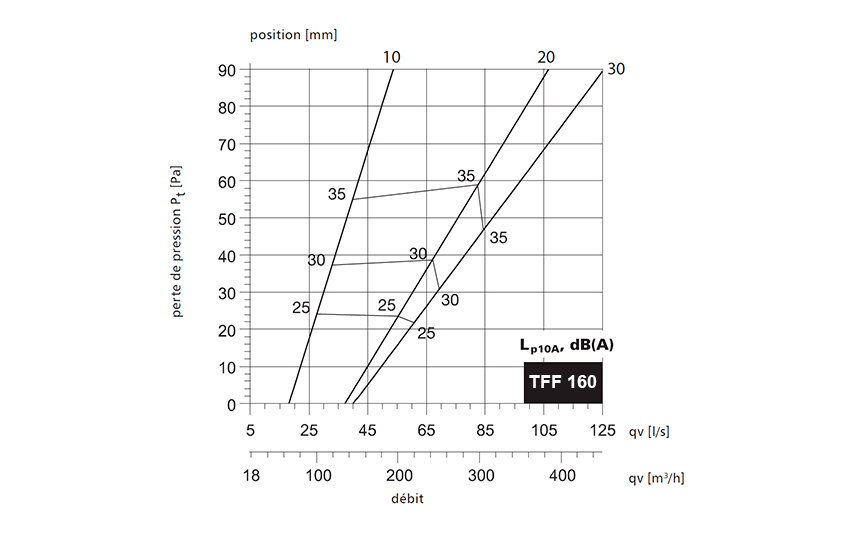

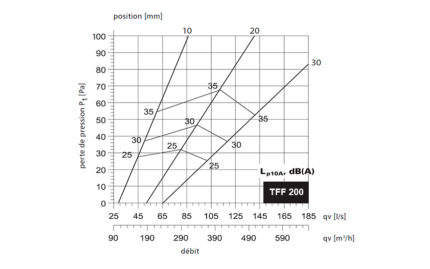

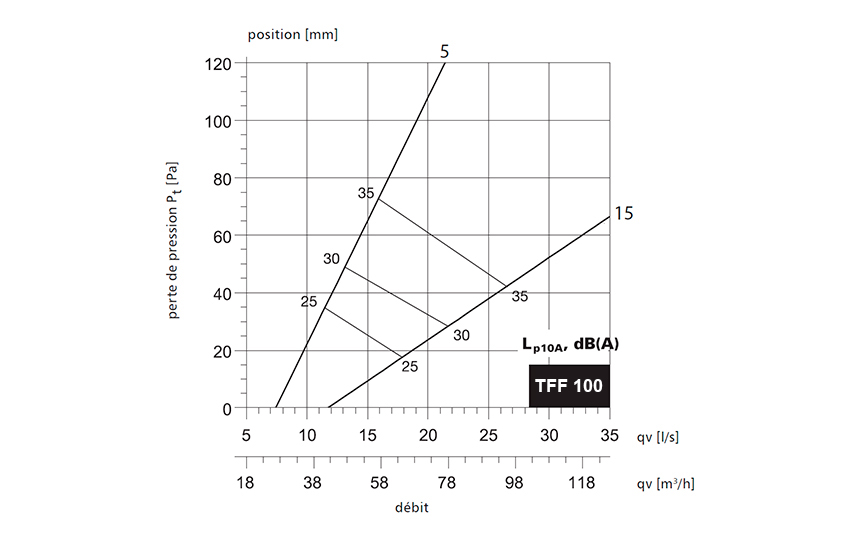

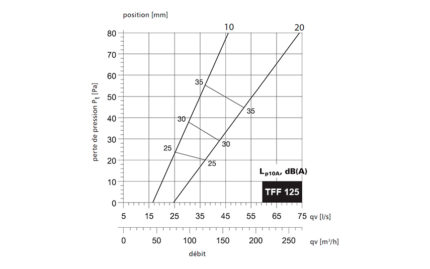

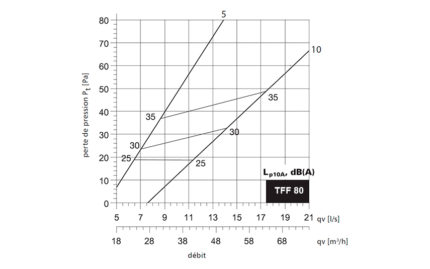

COURBES DE SÉLECTION

Le débit d’air (l/s ou m³/h), la perte de charge Pt (Pa) et le niveau de pression acoustique LA (dB(A)) pour les différentes positions de réglage du cône peuvent être lus à partir des graphiques ci-dessous.

Le niveau sonore est donné pour un indice d’affaiblissement acoustique dans la pièce de 4dB, ce qui correspond à une aire équivalente d’absorption de 10 m² SABINE.
