TSK

DESCRIPTION

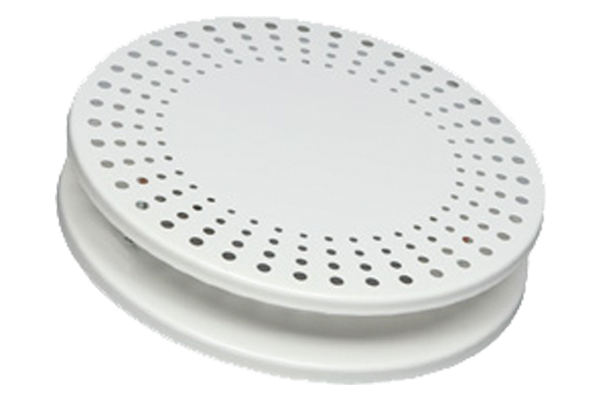

Le TSK est un diffuseur de soufflage ou de reprise circulaire pour l’installation en plafond.

Il est constitué d’un corps de forme conique en acier couleur blanc RAL 9010 et d’un disque de diffusion recouvert de mousse pour l’insonorisation.

Le réglage du débit s’effectue par clips.

Existe du Ø100 au Ø315.

D’esthétique soignée, elles s’intègrent parfaitement à l’architecture intérieure des bâtiments.

Les terminaux peuvent être montés directement sur un tube grâce au piquage équipé de joint à lèvre EPDM pour l’étanchéité.

MISE EN ŒUVRE

Les terminaux peuvent être montés soit directement sur un tube soit avec collerette montage « quart de tour », soit par emboîtement de l’ensemble bouche + collerette sur un manchon placo métallique 3 griffes MMP (collerettes vendues séparément), la collerette MMP est équipée de languettes de retenue pour un montage en plafond type plaque de plâtre.

RÉGLAGES

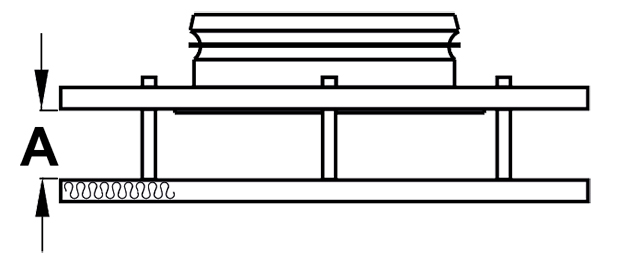

Le réglage du débit souhaité s’obtient en ajustant la côte A à la valeur lue sur les abaques :



  • TSK

GAMME

ØCodeDésignation
TSK 100915793TSK 100 bouche soufflage/reprise Ø100mm
TSK 125915794TSK 125 bouche soufflage/reprise Ø125mm
TSK 160915796TSK 160 bouche soufflage/reprise Ø160mm
TSK 200915797TSK 200 bouche soufflage/reprise Ø200mm
TSK 250915798TSK 250 bouche soufflage/reprise Ø250mm
TSK 315915799TSK 315 bouche soufflage/reprise Ø315mm

CARACTÉRISTIQUES TECHNIQUES

ModèleQv
[m3/h]
Dpt
[Pa]
minimaximinimaxi
TSK 100361501050
TSK 125541601050
TSK 1601002401050
TSK 2001083501050
TSK 2501805001050
TSK 3153007201050

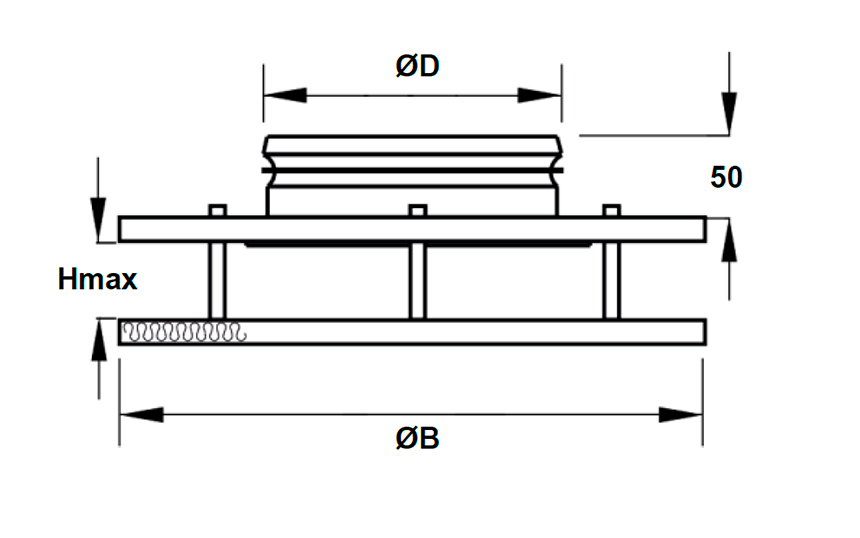

DIMENSIONS

ModèleØD
(mm)
ØA
(mm)
Hmax
(mm)
TSK 1009920030
TSK 12512425030
TSK 16015925030
TSK 20019931430
TSK 25029940030
TSK 31531440030

FT : 2112-10-A-TSK

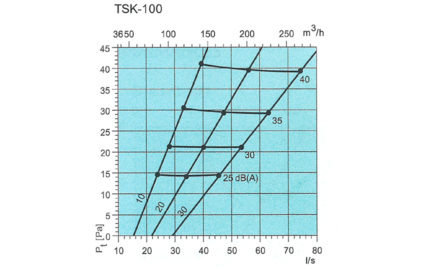

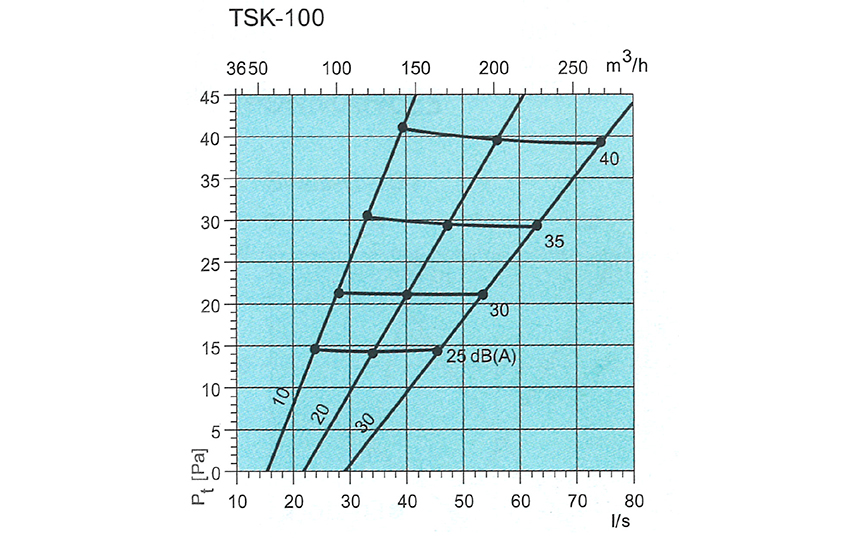

  • Courbe TSK 100

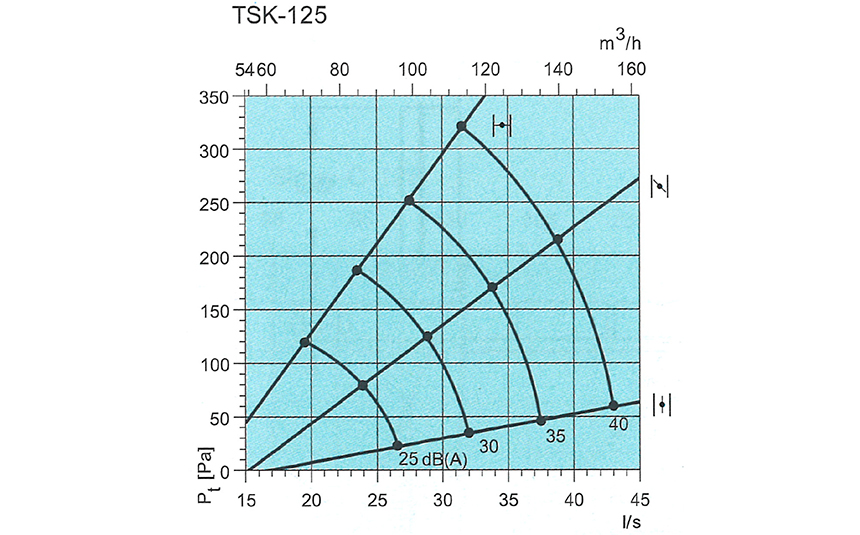

  • Courbe TSK 125

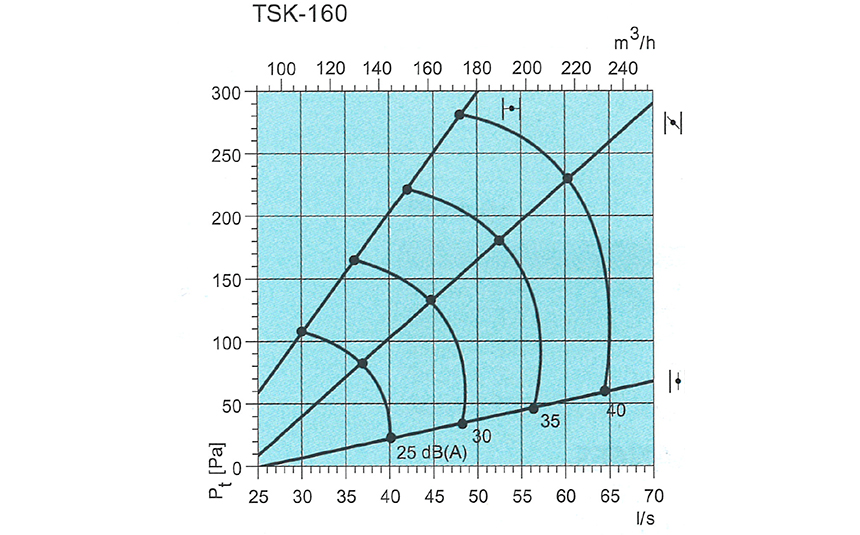

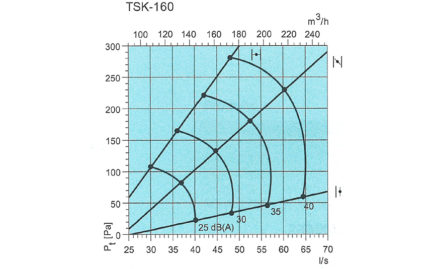

  • Courbe TSK 160

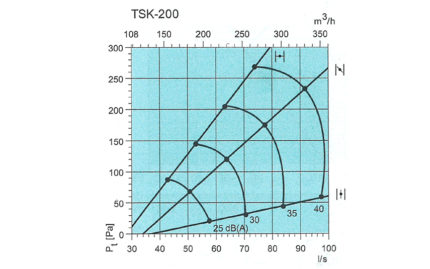

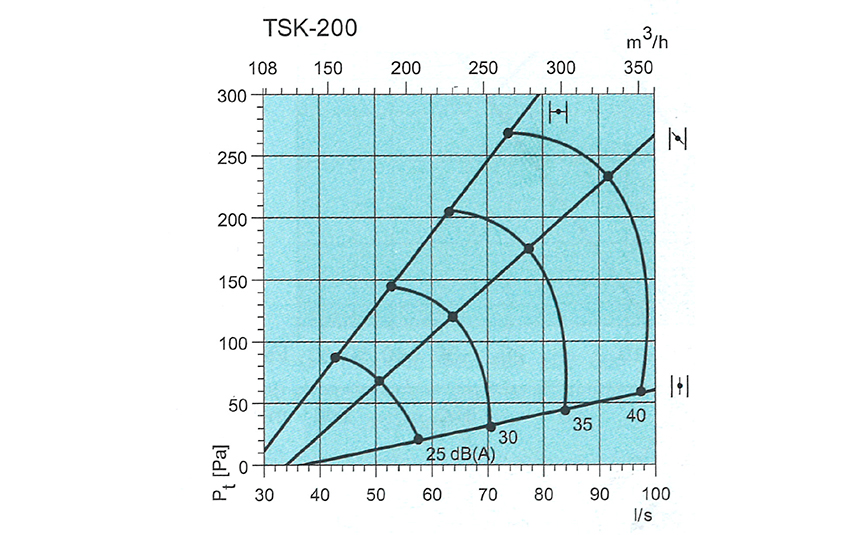

  • Courbe TSK 200

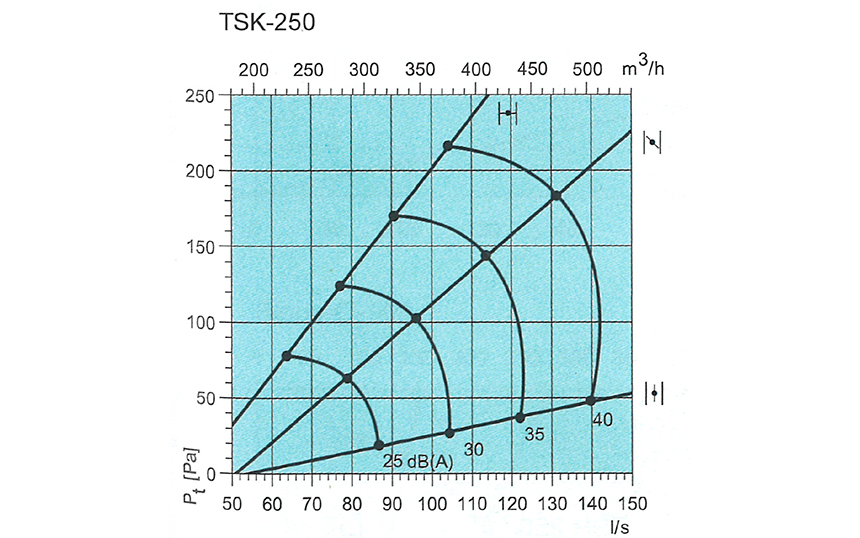

  • Courbe TSK 250

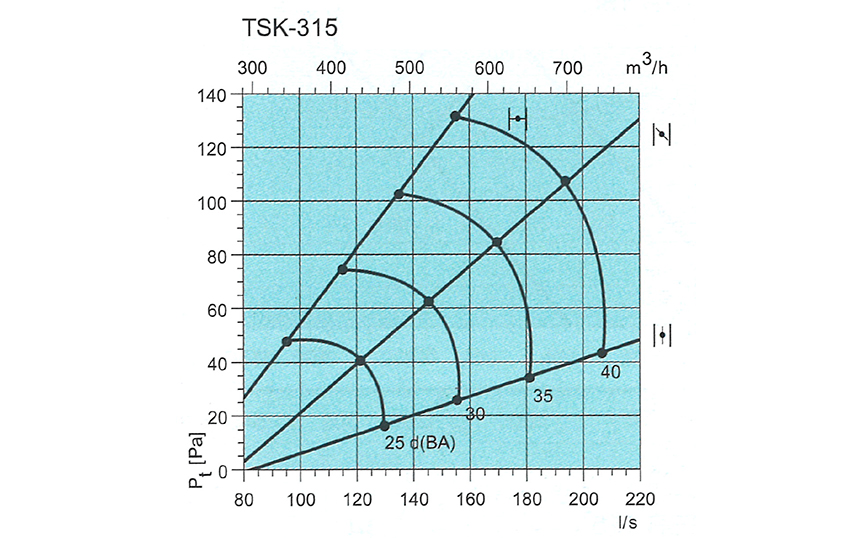

  • Courbe TSK 315
