Gamme de produits Klima-Rodaclim

CARMA®



APPLICATION

La gamme CARMA® est une centrale double flux autorégulée PLUG & PLAY communicante en multi-langues (EN 15232) pour ventilation tertiaire.

Son échangeur statique haut rendement à contre-courant certifié EUROVENT AAHE lui confère une très haute efficacité (90%), conformément à la RT2012 et à la directive ErP 2009/125/EC.

Équipée de moteurs EC à haut rendement garantissant de faibles consommations énergétiques, la gamme CARMA® fait partie du programme Solution Éconologique® et améliore la qualité de l'air intérieur.

22  Structure en panneaux double peau 10/10éme avec isolant laine de verre ép 50mm A2-S1
22  Ventilateurs à roue libre et moteurs à entrainement direct à courant continu EC avec protection thermique et variation de vitesses intégrées
22  By-pass interne 100% équipé de servomoteurs piloté automatiquement par la régulation
22  Filtres opacimétriques F7 sur l’air neuf et G4 sur l’air extrait
22  Récupérateur à plaques efficacité >90% à flux croisés réalisé en aluminium équipé sur le dessous d'un bac à condensat

Gamme équipée en série de compartiment technique « EASY » (SAUF SEASON) regroupant les composants électriques et la régulation avec panneau d’affichage en façade IP65, communicante en MODBUS via port RS485, piquages circulaires avec joints à lèvres (carrés pour la CARMA® 9070).

GAMME

Déclinée en 6 tailles et 8 modèles, la gamme CARMA® couvre des débits de 200 à 8000 m³/h. Celle-ci est proposée en 5 finitions :

22  SEASON : Centrale sans aucune batterie, réglage des débits par potentiomètre
22  FIRST : Centrale sans aucune batterie mais avec régulation associée
22  SMART : Centrale équipée d'une batterie électrique de dégivrage et de la régulation associée
22  PREMIUM : Centrale équipée d'une batterie de chauffage électrique (BE) ou à eau chaude (BC) et de la régulation associée
22  INFINITE : Centrale équipée d'une batterie électrique de dégivrage ET d'une batterie de chauffage électrique (BE) ou à eau chaude (BC) et de la régulation associée

5 types de régulations et de modulation de débit pour garantir des consommations énergétiques optimales (RT2012, EN15232).

22  SEASON : Ajustement de la vitesse de rotation de chaque ventilateur par potentiomètres montés et câblés en façade du compartiment régulation
22  LOBBY® : Modulation de débit à PRESSION CONSTANTE, réglable pour chaque ventilateur (FIRST, SMART, PREMIUM et INFINITE)
22  DIVA® : Modulation PROPORTIONNELLE du débit de chaque ventilateur en fonction du taux de CO2. Sonde intégrée dans la centrale à la reprise (FIRST, SMART, PREMIUM et INFINITE)
22  MAC2® : Modulation de 1 ou 2 DEBIT(s) CONSTANT(S).
22  QUATTRO® : Modulation PROPORTIONNELLE du débit de chaque ventilateur en fonction du taux de COentre 2 DEBIT(s) CONSTANT(S). Sonde intégrée dans la centrale à la reprise (FIRST, SMART, PREMIUM et INFINITE)

INSTALLATION

22  Verticale ou horizontale (sauf CARMA® 9048 et 9070)
22  Intérieure ou extérieur (toit pare-pluie en option)
22  En faux plafond (9008 à 9035)
22  Équerres serties dans la structure pour fixation au sol (9008 à 9070) ou au plafond (9008 à 9035)

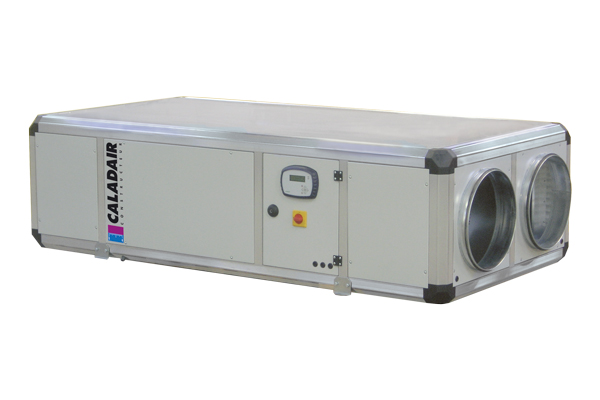

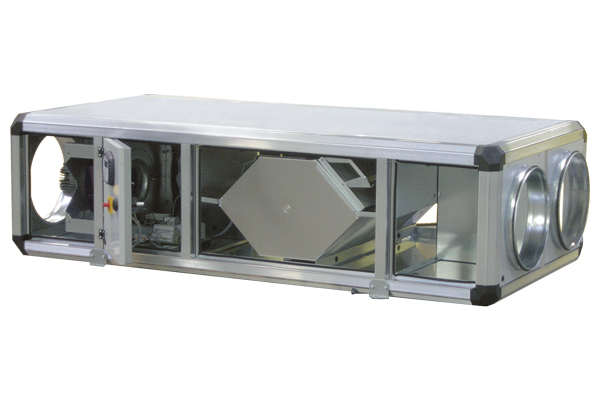

  • CARMA Horizontale

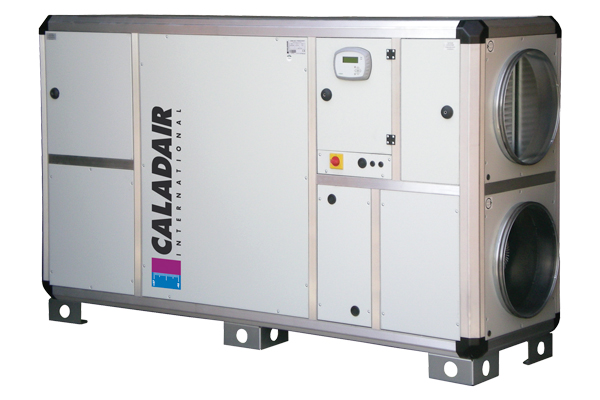

  • CARMA Verticale
  • CARMA Ouverte

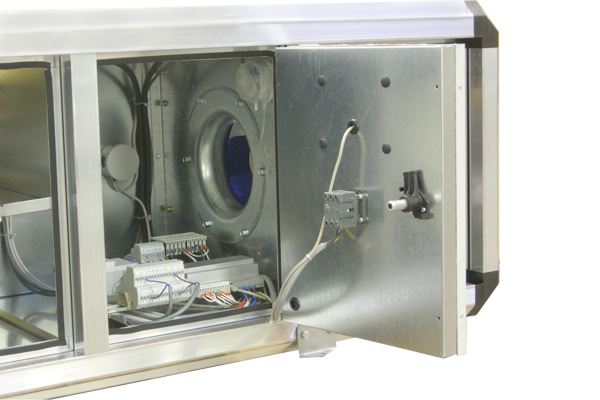

  • CARMA vue intérieure
  • Porte d

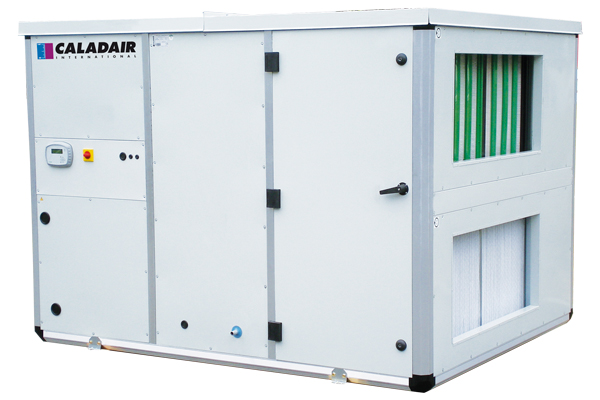

  • CARMA 9070

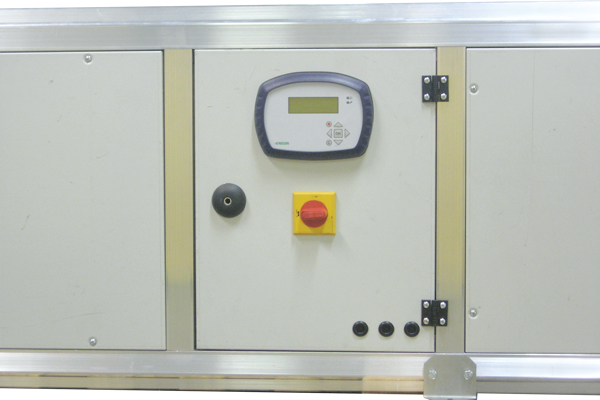

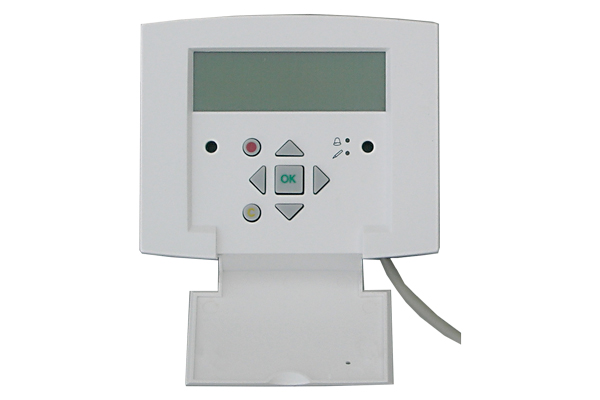

  • Commande à distance LCD-DSP
  • Label énergie CARMA

GAMME

ModèleBatterie
Elec
Alim
(V)
SEASONFIRSTPREMIUM
BC
PREMIUM
BE
INFINITE
BC
INFINITE
BE
(Eau Chaude)(Electrique)(Eau Chaude)(Electrique)
CARMA 9008025230 MONO271044271001271008271015271027271034
CARMA 9010025230 MONO271045271002271009271016271028271035
CARMA 9016037230 MONO271046271003271010271017271029-
052400 TRI---271018-271036
CARMA 9023037230 MONO271047271004271011271019271030-
067400 TRI---271020-271037
CARMA 9035067400 TRI271048271005271012271021271031271038
135400 TRI---271022-271039
CARMA 9048067400 TRI271049271006271013271023271032271040
135400 TRI---271024-271041
CARMA 9070105400 TRI271050271007271014271025271033271042
157400 TRI---271026-271043

CARACTÉRISTIQUES ÉLECTRIQUES

Modèle
CARMA
FIRST PREMIUM BC
SEASON
INFINITE BC
SMART
PREMIUM
BE
INFINITE
BE
Puissance moteur électrique
(W)
Tension alimentation
( V/Ph/Hz)
Intensité
protection
(A)
Tension alimentation
( V/Ph/Hz)
Intensité
protection
(A)
Tension alimentation
( V/Ph/Hz)
ModèleIntensité
protection
(A)
Tension alimentation
( V/Ph/Hz)
ModèleIntensité
protection
(A)
90082x220230/1/503,4230/1/5014,3230/1/50BE 02514,3230/1/50BE 02525,2
90102x480230/1/504,3230/1/5020,6230/1/50BE 02515,2230/1/50BE 02531,5
90162x480230/1/504,3400/3+N/5011,9230/1/50 400/3+N/50BE 037
BE 052
20,6
11,9
400/3+N/50BE 05219,5
90232x700230/1/506400/3+N/5015,7230/1/50 400/3+N/50BE 037
BE 067
22,3
15,7
400/3+N/50BE 06725,4
90352x2500400/3+N/507,7400/3+N/5019,6400/3+N/50BE 067
BE 137
17,4
27,2
400/3+N/50BE 067
BE137
29,3
39,1
90482x1950400/3+N/506,3400/3+N/5032,3400/3+N/50BE 067
BE 137
16
25,8
400/3+N/50BE 067
BE137
42
51,8
90702x2730400/3+N/508.4400/3+N/5044.1400/3+N/50BE 105
BE 157
23,6
31,1
400/3+N/50BE 105
BE 157
29,3
66,9

CARACTÉRISTIQUES DIMENSIONNELLES

Modèle
CARMA
Ø
(mm)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
F1
(mm)
F2
(mm)
G
(mm)
J
(mm)
K
(mm)
T
Ø
9008315201091550525540510973625175002455401/2"
9010315201091550525540510973625175002455401/2"
90164002230111560530550512613626075653456901/2"
90234502345131570535560513763626075654456903/4"
90355002625151580540570515204506556405457403/4"
904863029701715103045580516775357586856458401"
9070voir côtes ci-dessous1"

POIDS

Modèle
CARMA
SEASON
(kg)
FIRST
(kg)
SMART
(kg)
PREMIUM
(kg)
INFINITE
(kg)
9008210215217218220
9010215220222223225
9016295295298300303
9023390395400402407
9035545550554560564
9048715720727735742
9070895900915930945

FT : 2286-04-A-CARMA

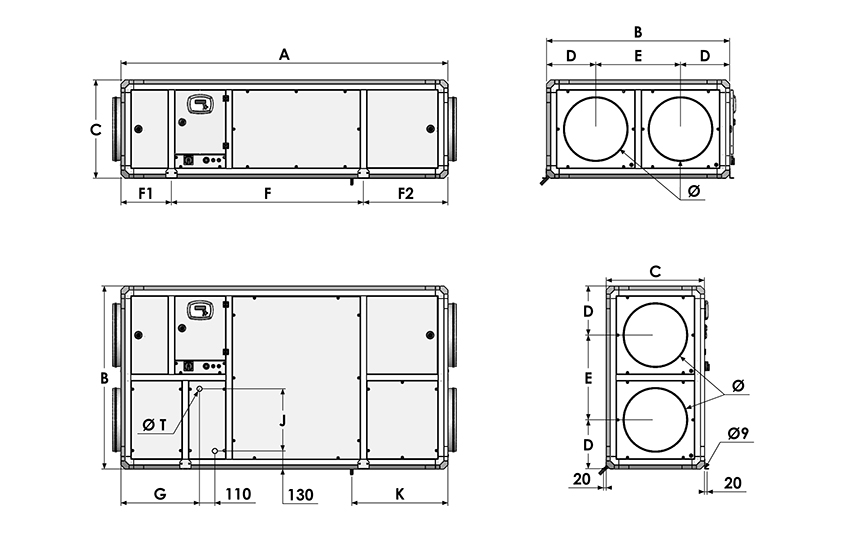

  • Dimensions CARMA 9008 à 9048

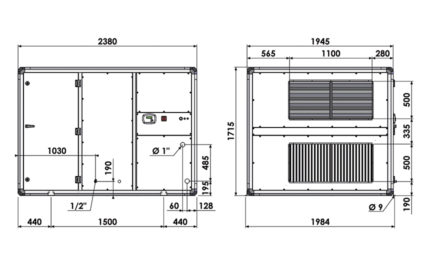

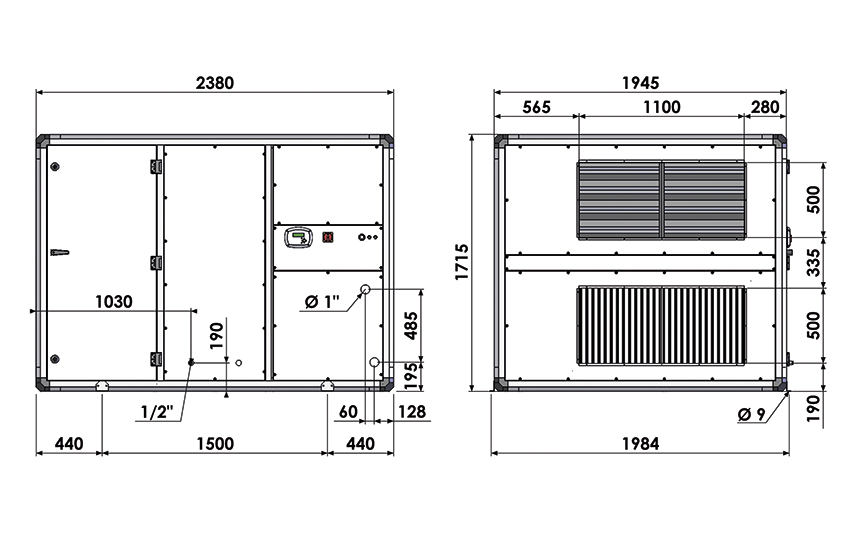

  • Dimensions CARMA 9070

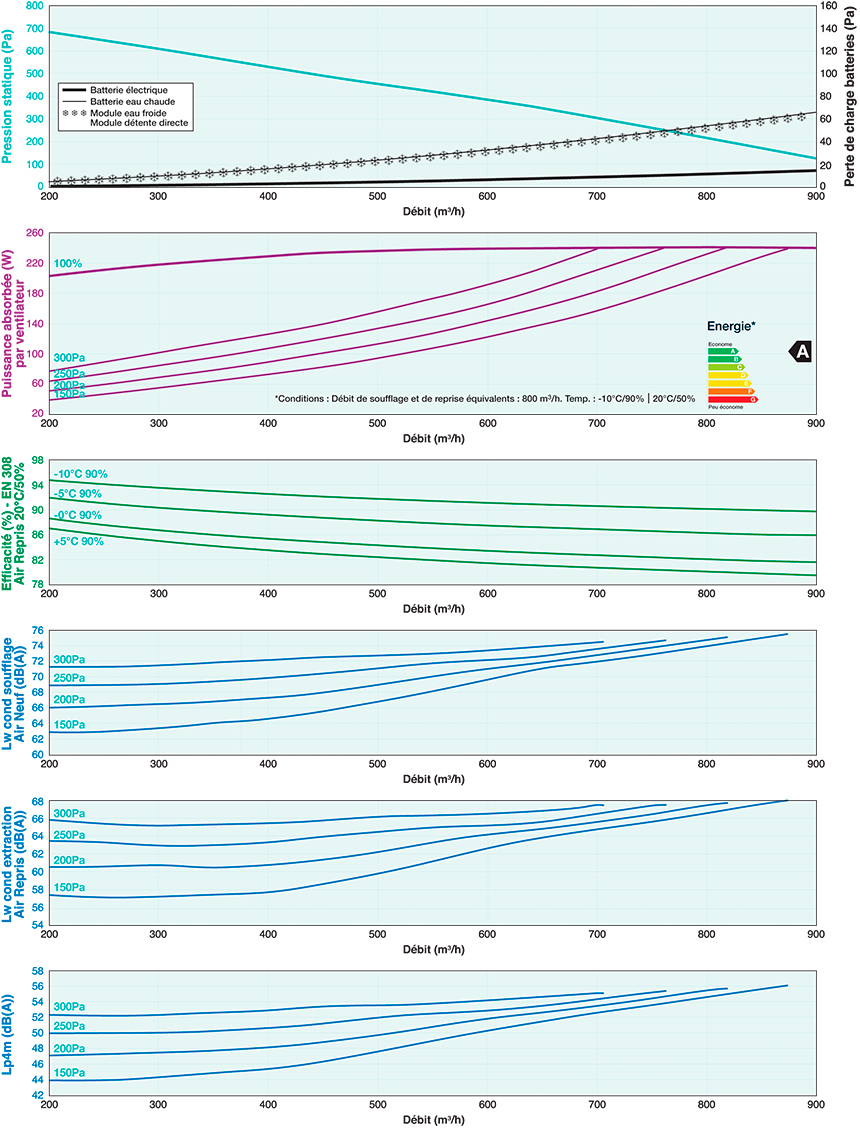

  • Courbe CARMA 9008

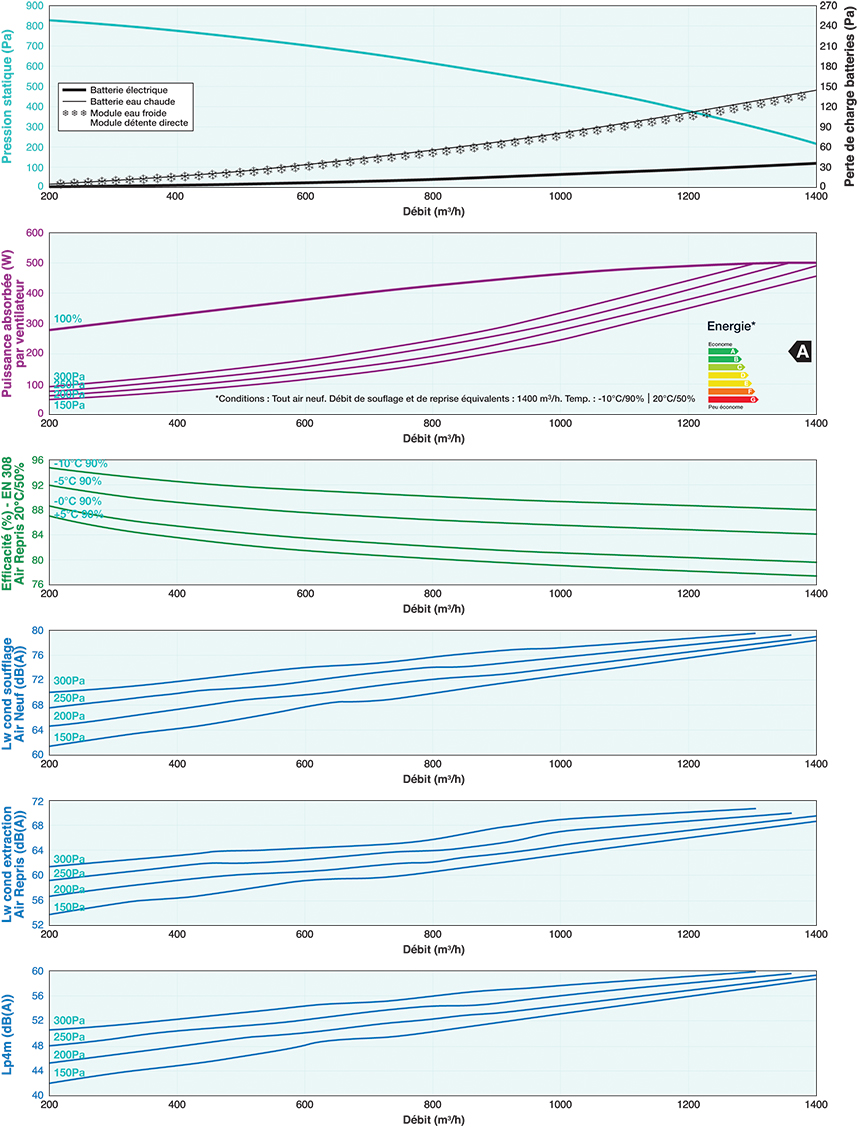

  • Courbe CARMA 9010

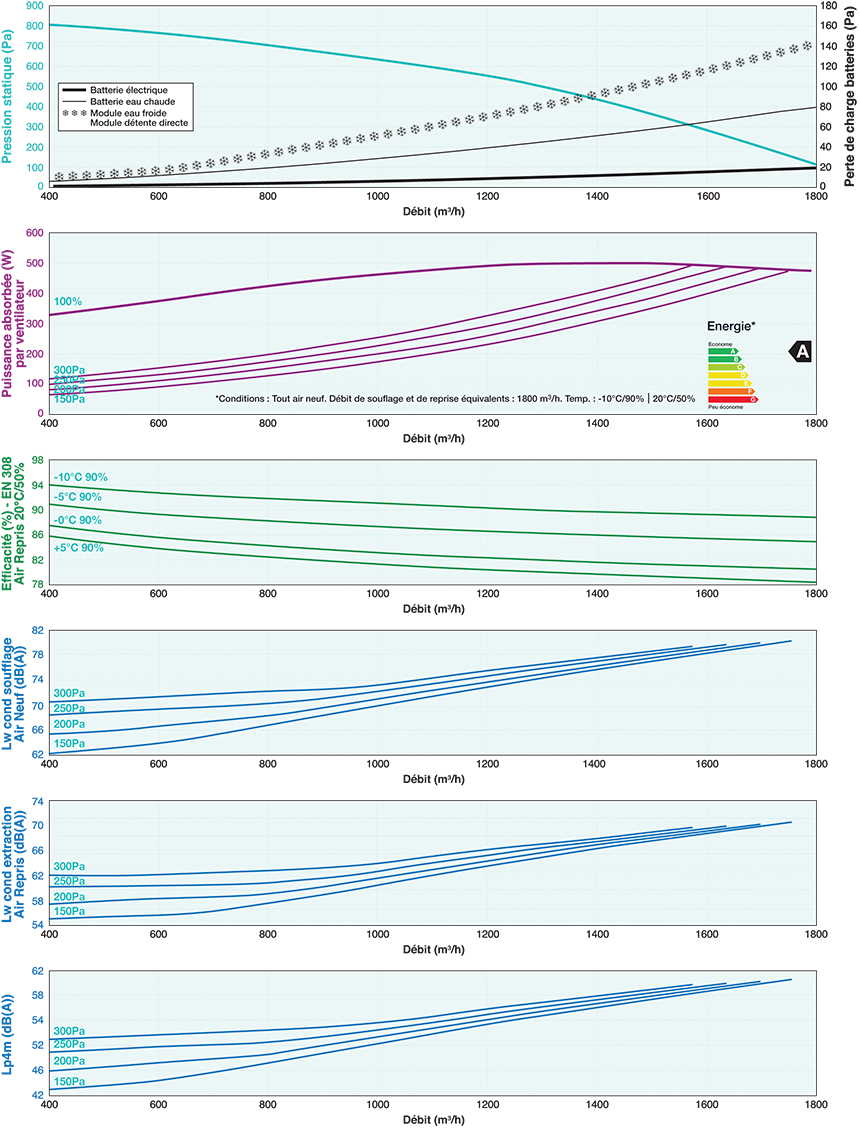

  • Courbe CARMA 9016

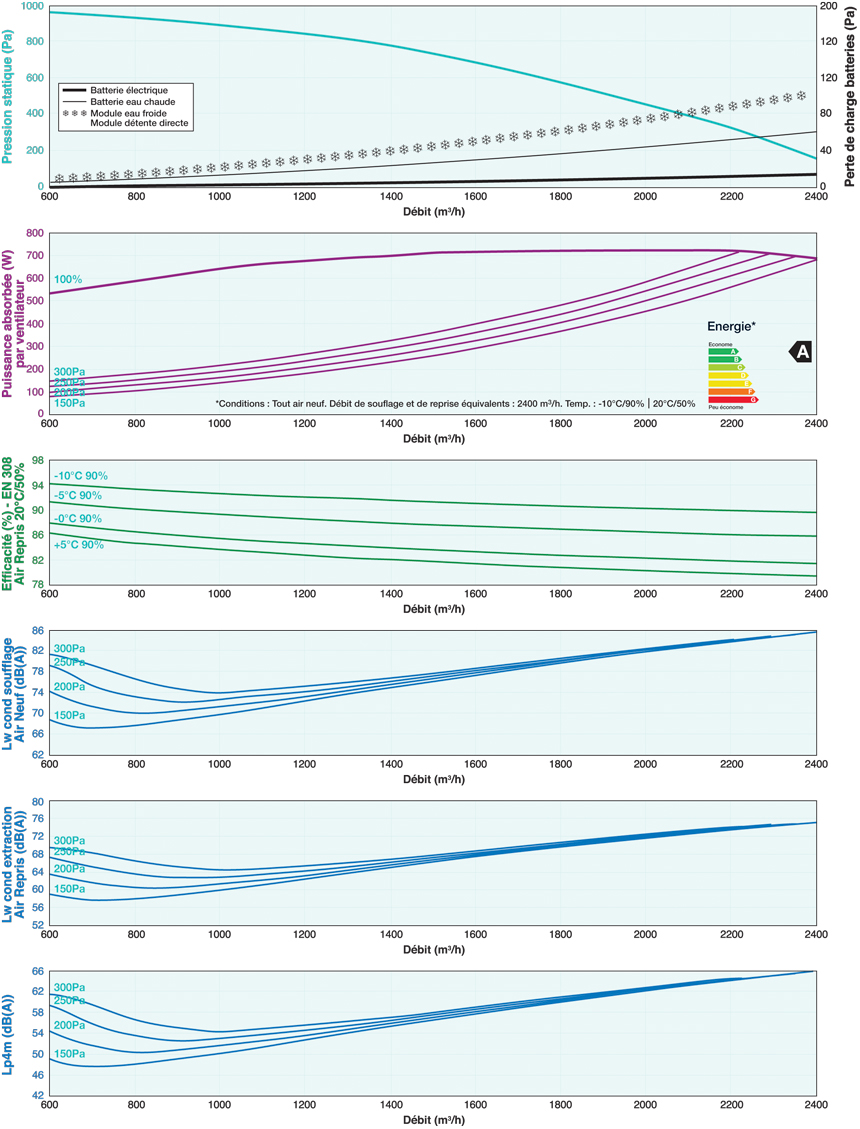

  • Courbe CARMA 9023

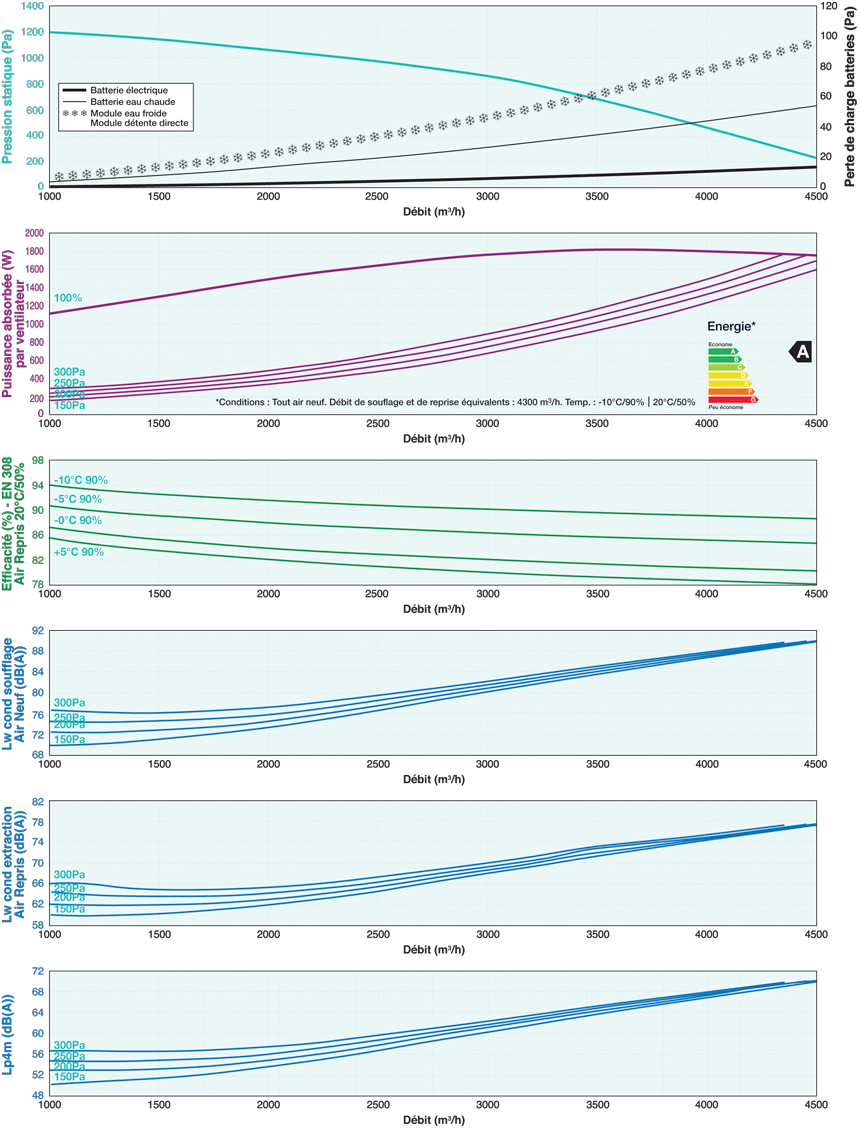

  • Courbe CARMA 9035

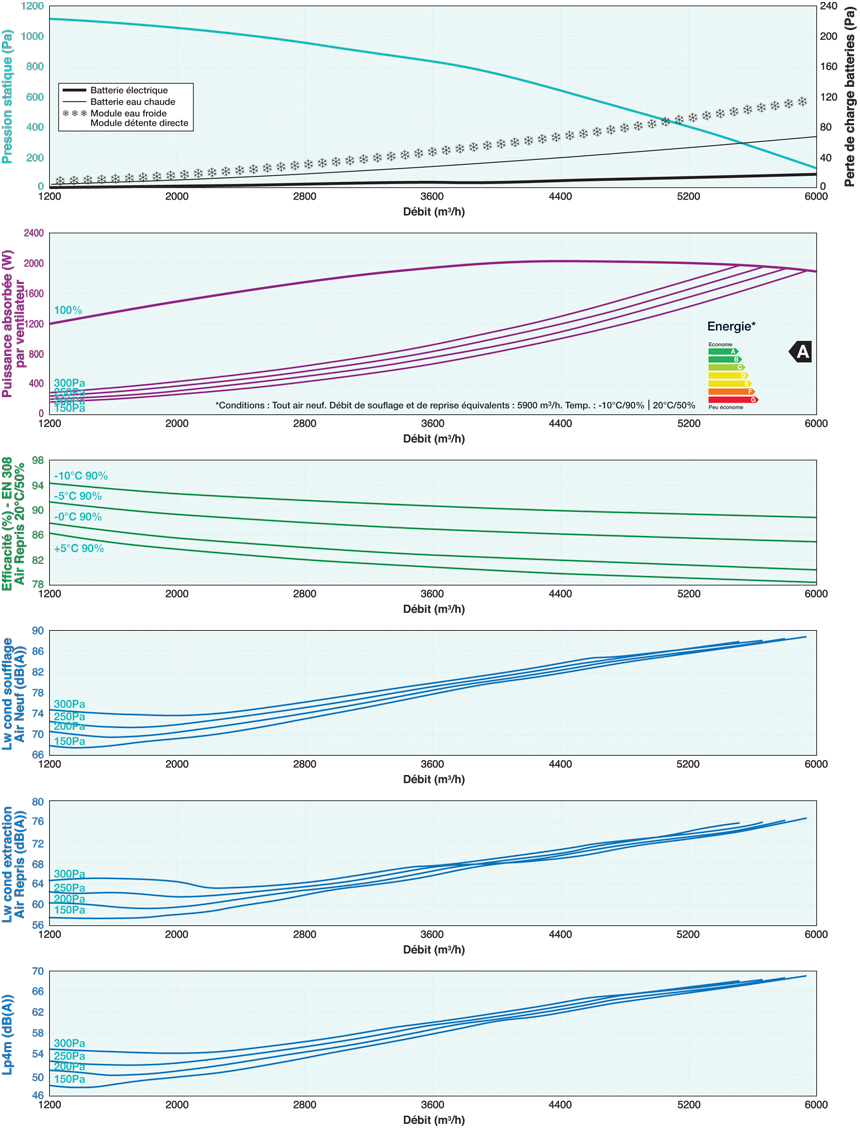

  • Courbe CARMA 9048

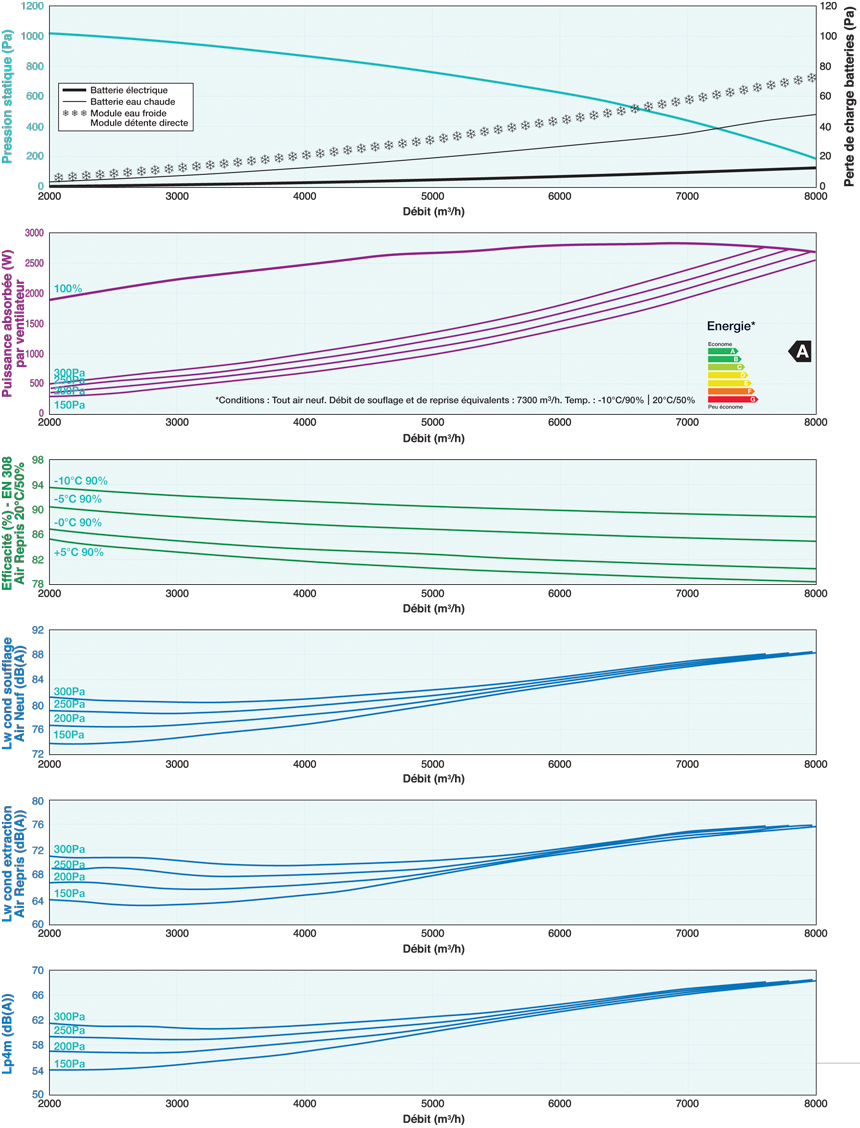

  • Courbe CARMA 9070
