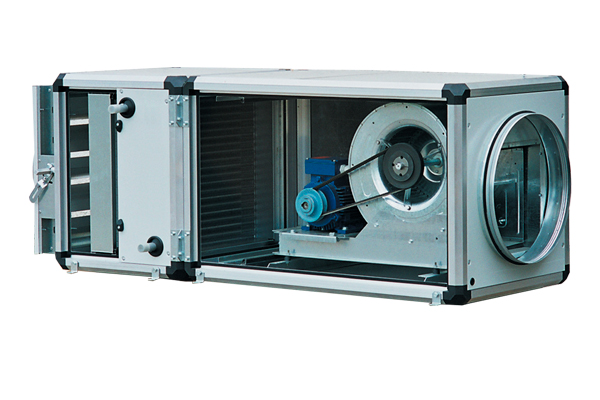

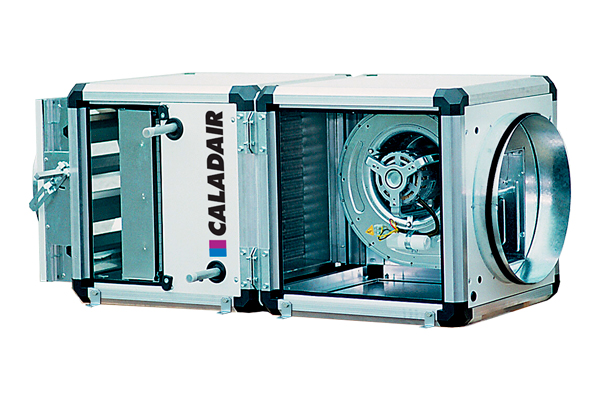

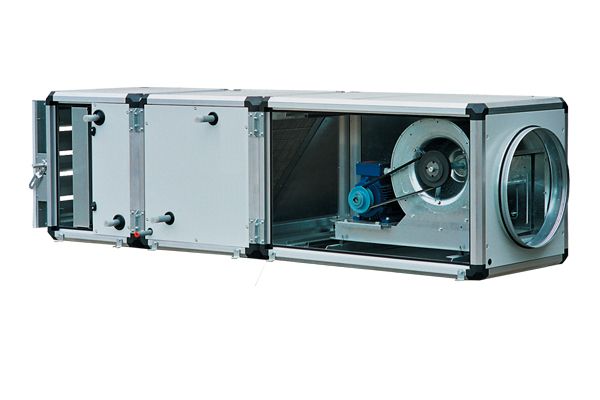

COMBIBOX^®

(CBI & CBP)

(CBZ)

APPLICATION

Gamme de centrales de traitement d’air modulaire répondant aux besoins des locaux tertiaires et industriels.

L’adjonction de modules complémentaires (filtres, batterie électrique ou à eau, pièges à sons, caissons de mélanges) permet de répondre à toutes les configurations.

GAMME

Décliné en 6 tailles, le programme COMBIBOX CONCEPT^® couvre des débits de 200 à 17000 m³/h.

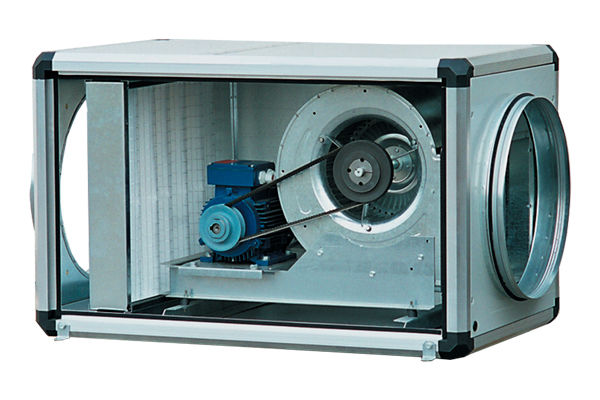

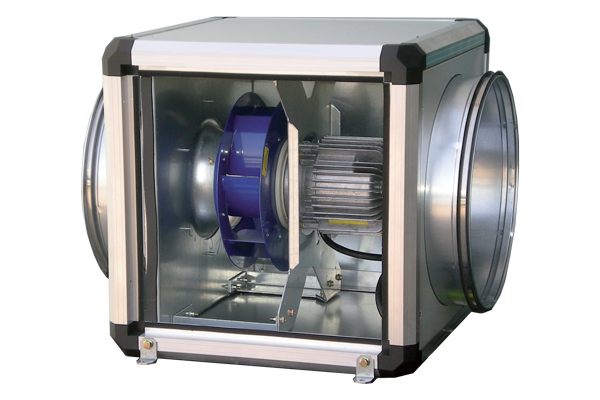

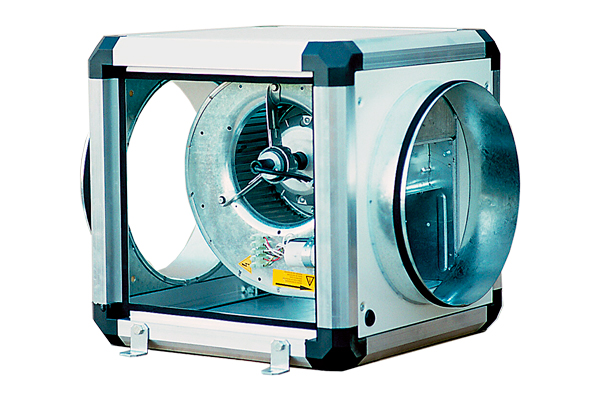

Proposée en 4 modules de motorisation, la gamme COMBIBOX CONCEPT^® assure la ventilation des locaux tertiaires de faibles et moyens débits de 200 à 6 000 m³/h avec les modules CBI, motoventilateur à accouplement direct et CBZ EC, motoventilateurs EC à roue libre basse consommation, et des forts débits jusqu’à 17000 m³/h avec les modules de ventilation CBP, groupe motoventilateur à transmission poulie/courroie.

Les modules de ventilation type CBI, CBZ EC,CBP et les modules additionnels CBX ont, à taille équivalente, la même section :
  Structure profilé d’aluminium avec angles en polyamide armé
  Panneaux double peau, isolation laine minérale haute densité 25 mm M0 / Extérieur : prélaqué RAL 7035 – Intérieur : galvanisé
  Tous les éléments (filtre, batterie) sont montés sur glissières
  Accès aux filtres assuré par un panneau mobile muni de verrous de sécurité
  Le module plénum de filtration PF est réalisé en tôle prélaquée RAL 7035 non isolée
  Module de ventilation équipé en standard de panneaux d’aspiration et de refoulement avec raccordement circulaire à joint double lèvres
  Assemblage des modules entre eux par pinces équerres prémontées en usine

INSTALLATION

Centrale compacte destinée à une installation intérieure ou extérieure avec l'ajout d’options de montage (pieds rehausseurs, toiture, auvent pare-pluie)
Fixation au sol, au mur ou au plafond
Montage toutes positions
Panneaux permutables permettant toutes les configurations

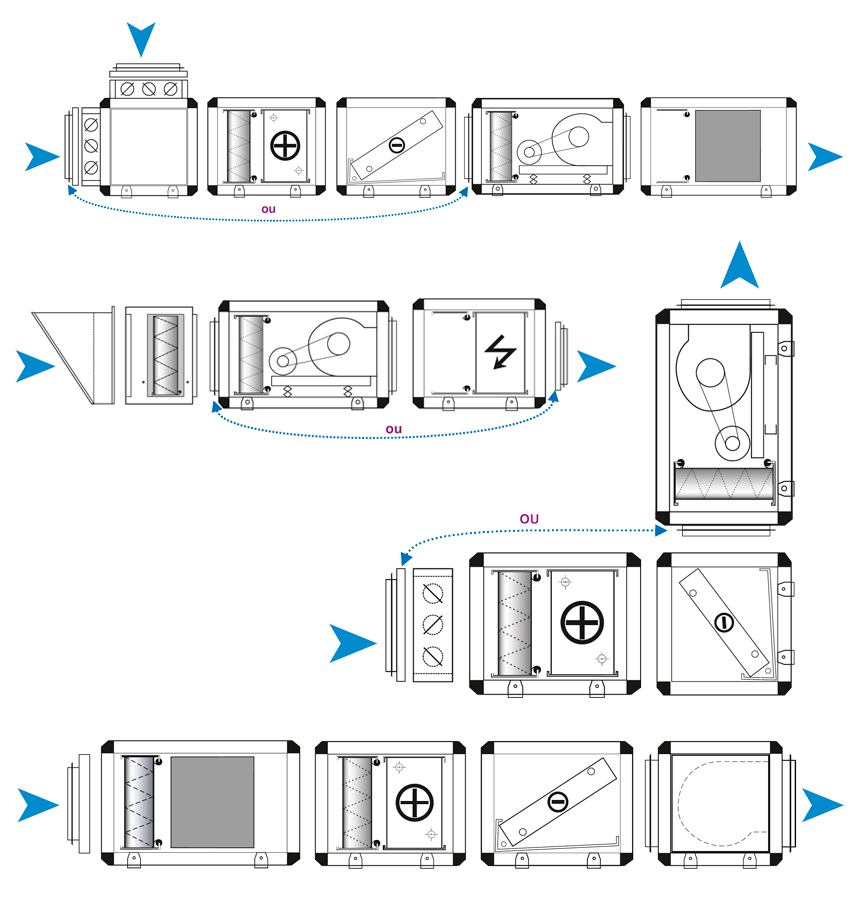

EXEMPLE DE CONFIGURATION COMBIBOX CONCEPT

Catégories : Caissons VMC tertiaires, Centrale de traitement d’air Étiquette : famille4

MODULES ADDITIONNELS COMBIBOX^®

MODULES ADDITIONNELS COMBIBOX CONCEPT^®

CBX-BE	CHAUFFAGE ELECTRIQUE	CBX-BC	CHAUFFAGE EAU CHAUDE
	Résistances électriques blindées inox et ailettes en inox. Précablé en un ou plusieurs étages. Filtration : ce module peut recevoir en option un filtre G4 ou F7 sur glissière équipée de joints à lèvre. Thermostat de sécurité à réarmement manuel 95°C. Thermostat de sécurité à réarmement automatique réglable (0-90°C).		Batterie tubes cuivre et ailettes aluminium. Piquages hydrauliques en tube acier fileté mâle au pas de gaz. Vis de purge et de vidange accessibles sans démontage du panneau. Filtration : ce module peut recevoir en option un filtre G4 ou F7 sur glissière équipée de joints à lèvre.
CBX-BF	REFROIDISSEMENT EAU FROIDE	CBX-DX	REFROIDISSEMENT DETENTE DIRECTE
	Batterie tubes cuivre et ailettes aluminium. Piquages hydrauliques en tube acier fileté mâle au pas de gaz avec vis de purge et de vidange. Séparateur de gouttes intégré. Bac à condensats avec évacuation par tube acier fileté mâle au pas de gaz.		Batterie tubes cuivre et ailettes aluminium. Raccordement frigorifique tube cuivre à braser (détendeur non fourni). Filtration : ce module peut recevoir en option un filtre G4 ou F7 sur glissière équipée de joints à lèvre.
CBX-2V	MELANGE 2 VOIES	CBX-3V	MELANGE 3 VOIES
	Module caisson de mélange 2 voies, motorisable livré avec tringlerie montée, registres positionnables sur toutes les faces (sauf CBX 8 et 9), motorisable par 1 seul servomoteur.		Module caisson de mélange 3 voies, motorisable livré avec tringlerie et registres sur le dessus en standard. En application extérieure, les registres sont situés sur les faces latérales. Prévoir dans ce cas 3 servomoteurs et option toiture.
CBX-BA	ATTENUATEUR ACOUSTIQUE	CBX-CA	CHARBON ACTIF
	Module acoustique équipé d’une glissière munie de joint à lèvres, ce module peut recevoir en option un filtre G4 ou F7 lorsqu’il est positionné à l‘aspiration. Au refoulement, il peut être directement accouplé aux autres modules, l’emplacement filtre non utilisé sert dans ce cas de détente au piège à sons.		Module filtre CHARBON ACTIF composé de fibres 100% polyester collées avec une résine et imprégnées de charbon actif.
PF	PLENUM DE FILTRATION	CBX-GO	FILTRATION
	Module PF équipé d’un filtre plissé G4 ou F7. La glissière filtre est équipée de joints à lèvre.		Module filtration équipé de deux glissières munies de joint à lèvre. Ce module est équipé d’un préfiltre G4 et d’un filtre opacimétrique F7.
AGC	AUVENT GRILLAGE	RM	REGISTRE MOTORISABLE
	Adaptable à l’aspiration ou au rejet d’un module. Réalisé en tôle d’acier galvanisé. Livré en kit à monter sur chantier.		Registre à lames à déplacement opposé. Equipé d’une poignée de réglage manuel.
