CVTC4 (NOE®)

  logo-puisance-vmc

APPLICATION

Gamme de ventilateurs destinée à l’extraction de l’air des immeubles collectifs de par sa classification de tenue au feu à 400°C pendant 1/2 heure nécessitant de forts débits.

GAMME

Composée de 10 modèles, elle couvre des débits de 400 à 11400 m3/h dans de nombreuses configurations.

Disponible en 2 versions :
22  CVTC4 : standard
22  CVTIC4 : insonorisé

Chacune disponible en 2 configurations :
22  H : 1 aspiration et 1 rejet horizontal
22  V : 2 aspirations horizontales et rejet vertical

Version CVTIC4 (NOE SILENCE) homologuée 400°C 1/2 h. L’isolation du caisson par laine minérale M0 haute densité 25 mm permet d’atteindre des performances acoustiques conformes aux exigences de la nouvelle réglementation.

Tous ces appareils sont réalisés en tôle d'acier galvanisé et sont équipés de ventilateurs double ouïes à action et d’un moteur IP 55 classe F, accouplement poulie courroie (poulie motrice variable).

Gamme équipée en série d’un interrupteur de proximité, de pressostat de contrôle débit d’air, de piquages double joints à lèvre et de courroie de rechange.

Avis techniques CSTB pour utilisation Hygro A, Hygro B et Hygro Gaz.

INSTALLATION

22  Peut être utilisé en intérieur ou extérieur
22  Accès aisé à tous les éléments internes
22  Entièrement démontable

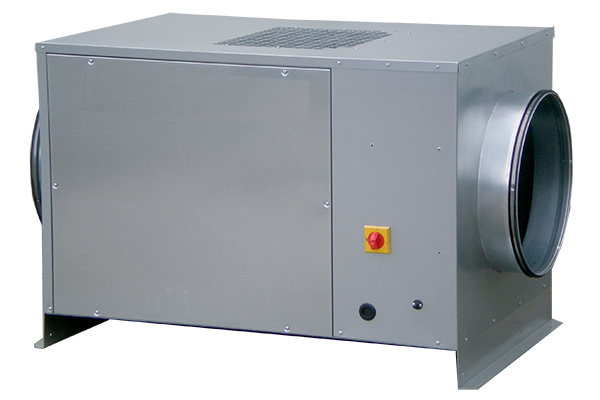

  • CVTC4 - Soufflage Vertical
  • CVTC4 - Soufflage Horizontal

GAMME

CodeDésignationCodeDésignationCodeDésignationCodeDésignation
CVTC4 H - Standard Refoulement horizontalCVTC4 V - Standard Refoulement verticalCVTIC4 H - Insonorisé Refoulement horizontalCVTIC4 V - Insonorisé Refoulement vertical
264001CVTC4 H 2600264051CVTC4 V 2600264201CVTIC4 H 2600264251CVTIC4 V 2600
264002CVTC4 H 3000264052CVTC4 V 3000264202CVTIC4 H 3000264252CVTIC4 V 3000
264003CVTC4 H 3400264053CVTC4 V 3400264203CVTIC4 H 3400264253CVTIC4 V 3400
264004CVTC4 H 3800264054CVTC4 V 3800264204CVTIC4 H 3800264254CVTIC4 V 3800
264005CVTC4 H 4800264055CVTC4 V 4800264205CVTIC4 H 4800264255CVTIC4 V 4800
264006CVTC4 H 5600264056CVTC4 V 5600264206CVTIC4 H 5600264256CVTIC4 V 5600
264007CVTC4 H 6800264057CVTC4 V 6800264207CVTIC4 H 6800264257CVTIC4 V 6800
264008CVTC4 H 8000264058CVTC4 V 8000264208CVTIC4 H 8000264258CVTIC4 V 8000
264009CVTC4 H 10000264059CVTC4 V 10000264209CVTIC4 H 10000264259CVTIC4 V 10000
264010CVTC4 H 11400264060CVTC4 V 11400264210CVTIC4 H 11400264260CVTIC4 V 11400

CARACTÉRISTIQUES ÉLECTRIQUES

RéférencePuissance moteur
(kW)
Intensité de protection à 400 V
(A)
Vitesse rotation
(tr/mn)
Alimentation
(V / phase / Hz)
CVTC4 26000.371.1865 / 1100230-400 / 3 / 50
CVTC4 30000.551.4975 / 1240230-400 / 3 / 50
CVTC4 34000.551.4740 / 940230-400 / 3 / 50
CVTC4 38000.751.9880 / 1120230-400 / 3 / 50
CVTC4 48000.751.9650 / 830230-400 / 3 / 50
CVTC4 56001.102.6720 / 940230-400 / 3 / 50
CVTC4 68001.102.6540 / 700230-400 / 3 / 50
CVTC4 80001.503.5600 / 780230-400 / 3 / 50
CVTC4 100001.503.5470 / 580230-400 / 3 / 50
CVTC4 114002.204.8530 / 655230-400 / 3 / 50

CARACTÉRISTIQUES DIMENSIONNELLES

RéférenceDim. Caisson
hors tout
Fixation
au sol
Rejet version V
dessus
Rejet version H côté inter. prox.Aspiration version H et V opposé inter. prox.Aspiration
version V côté inter. prox.
CVTC4 / CVTIC4Long.
A
(mm)
Larg.
B
(mm)
Haut.
H
(mm)
Long.
X
(mm)
Larg.
Y
(mm)
Position
A1
(mm)
Larg.
L1
(mm)
Long.
L
(mm)
Ø
D2
(mm)
Entraxe sol
H1
(mm)
Ø
D1
(mm)
Entraxe sol
H1
(mm)
Ø
D1
(mm)
Entraxe sol
H1
(mm)
2600-3000900585580940470370330271400320400320315320
3400-380010006506801040520380360298450360450360400360
4800-560011107407801150575400420355500375500375450375
6800-800013008608801340670450500407630455630455500455
10000-1140014009409801440720410585490710485710485630485

POIDS

RéférencePoids
(Kg)
CVTC4 CVTIC4
2600-30005560
3400-38007278
4800-56008693
6800-8000119129
10000-11400154165

FT : 2284-03-A-NOE

  • Dimensions CVTC4 (NOE) & CVTC4L (NOE LOBBY)

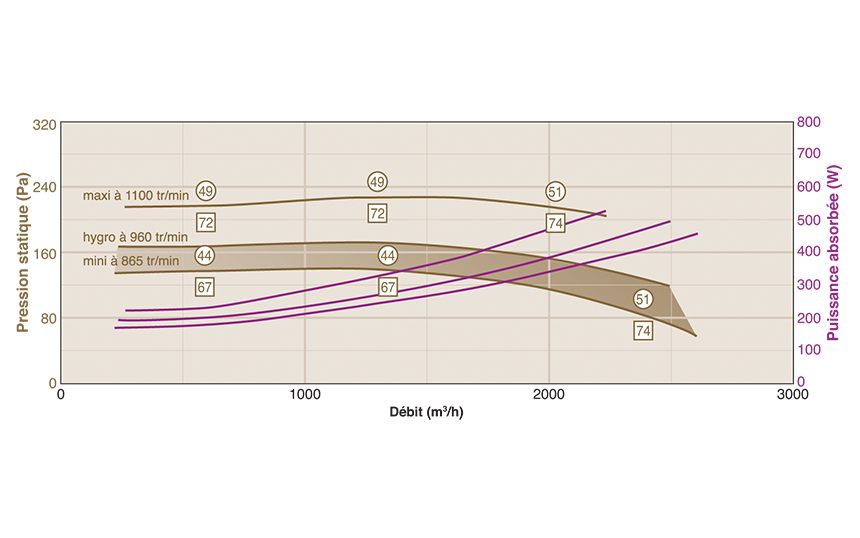

  • Courbe CVTC4 (NOE) 2600

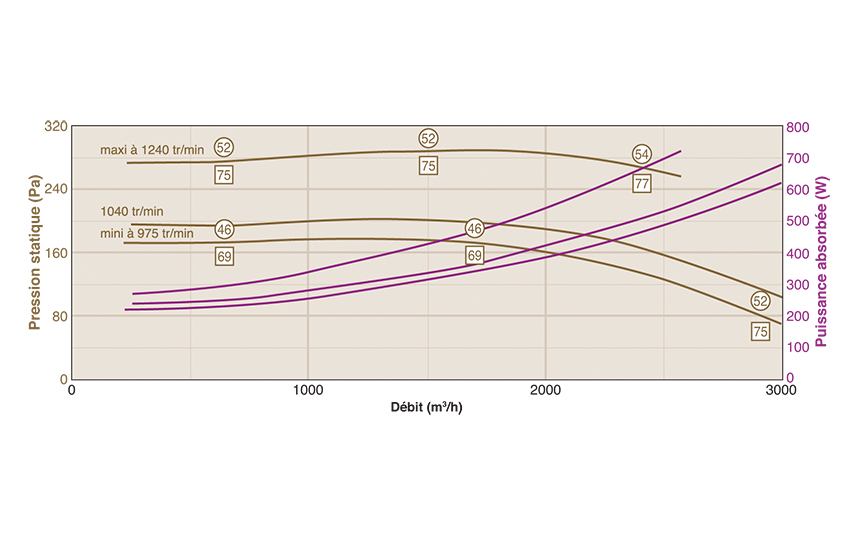

  • Courbe CVTC4 (NOE) 3000

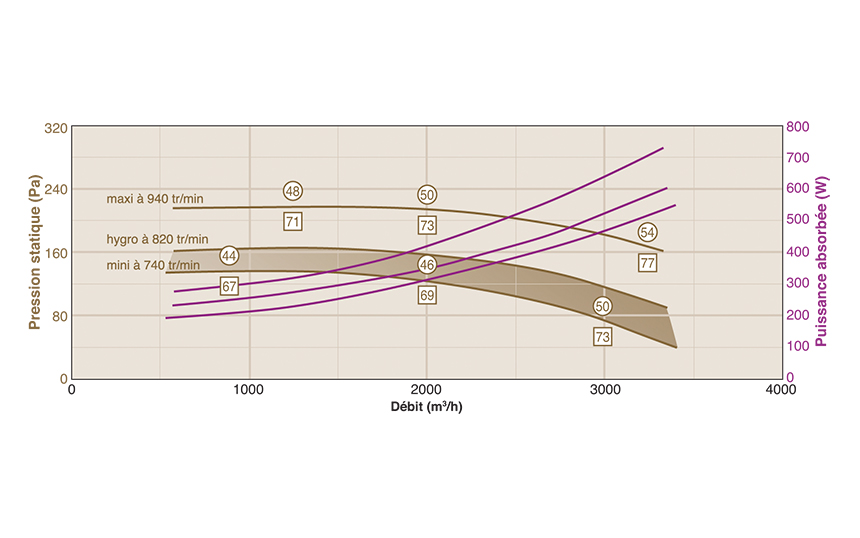

  • Courbe CVTC4 (NOE) 3400

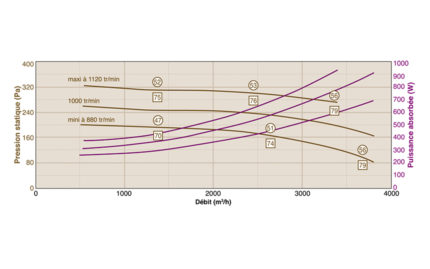

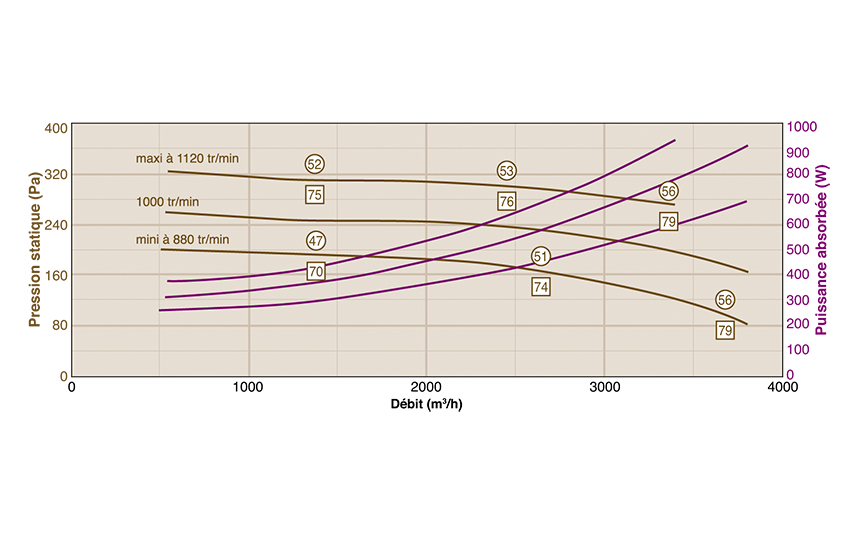

  • Courbe CVTC4 (NOE) 3800

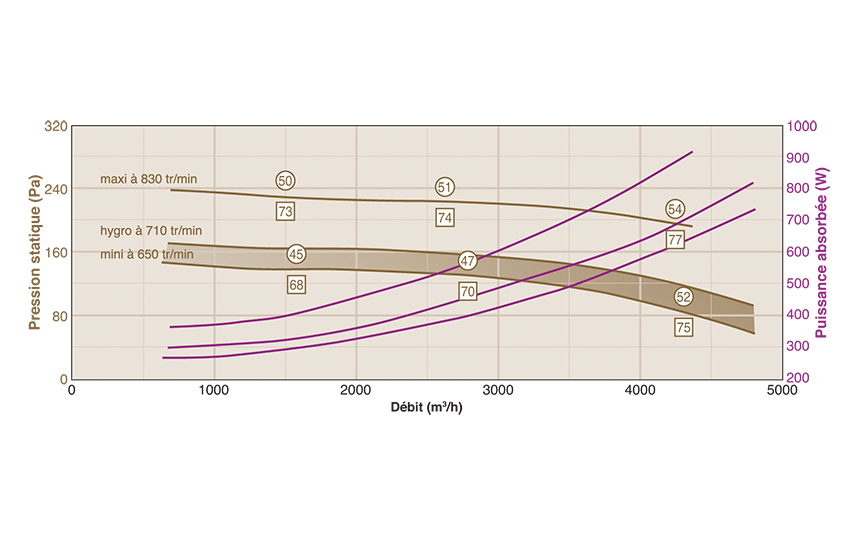

  • Courbe CVTC4 (NOE) 4800

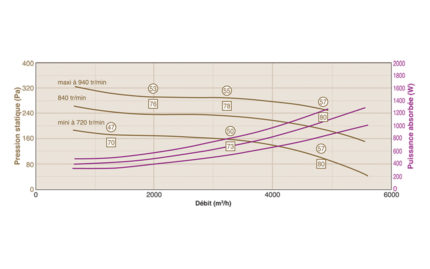

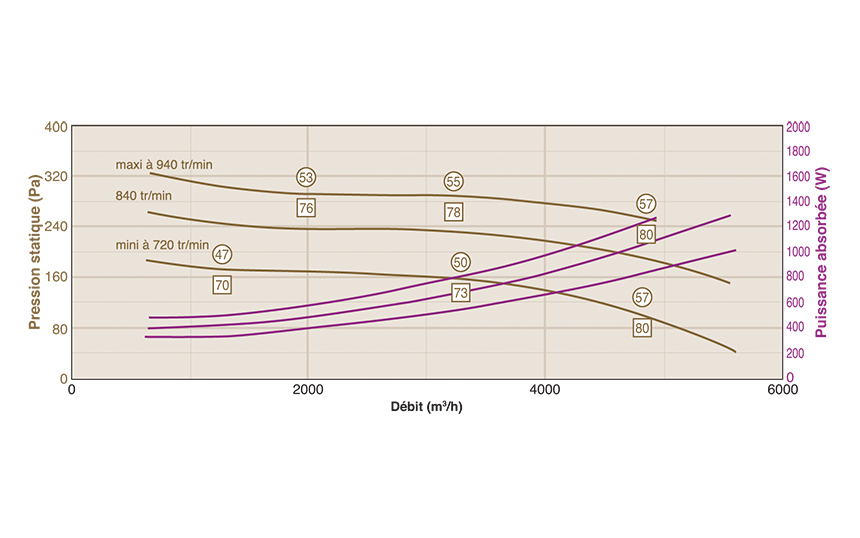

  • Courbe CVTC4 (NOE) 5600

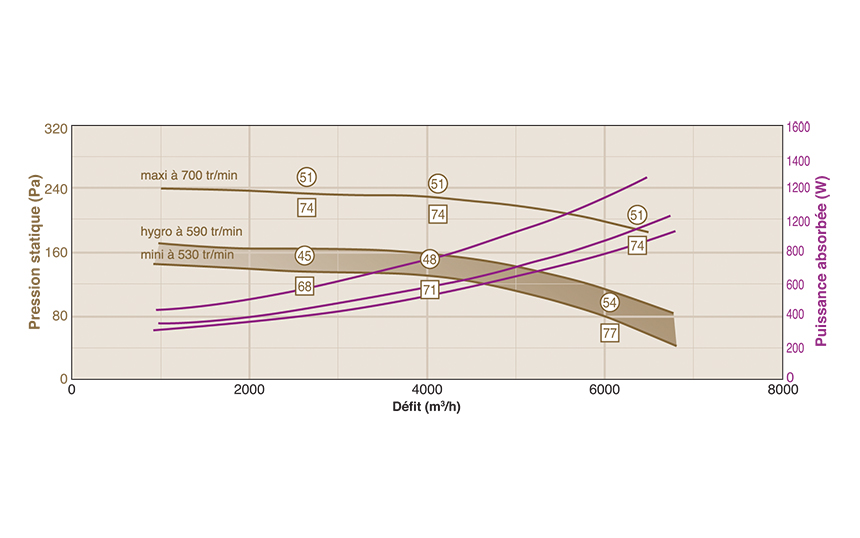

  • Courbe CVTC4 (NOE) 6800

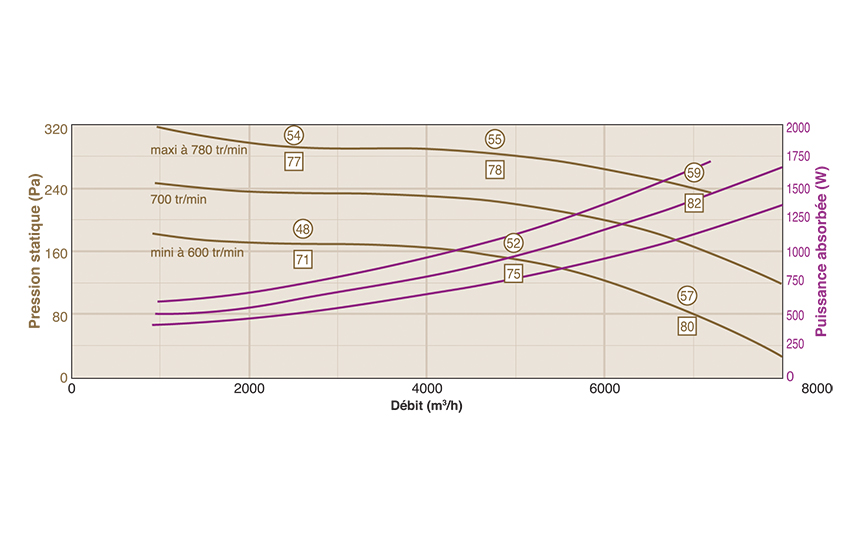

  • Courbe CVTC4 (NOE) 8000

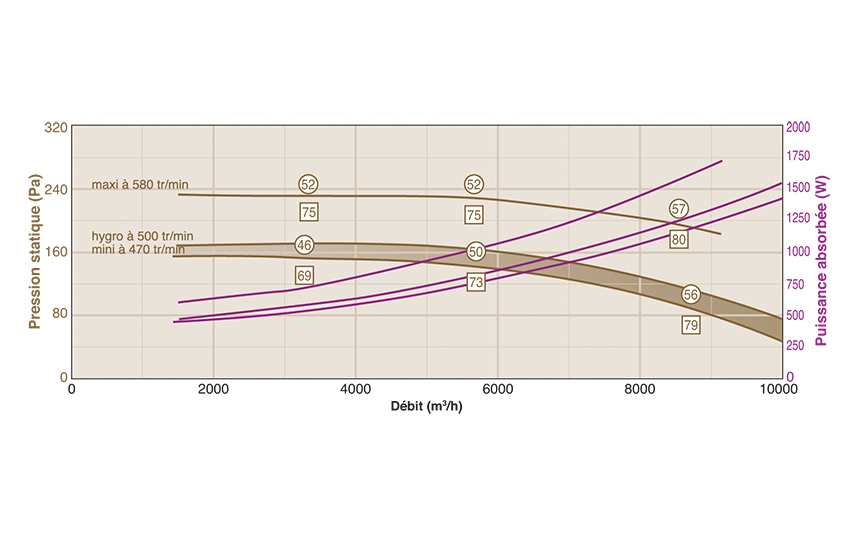

  • Courbe CVTC4 (NOE) 10000

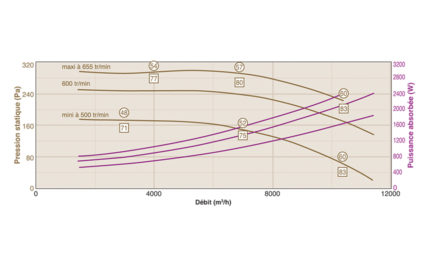

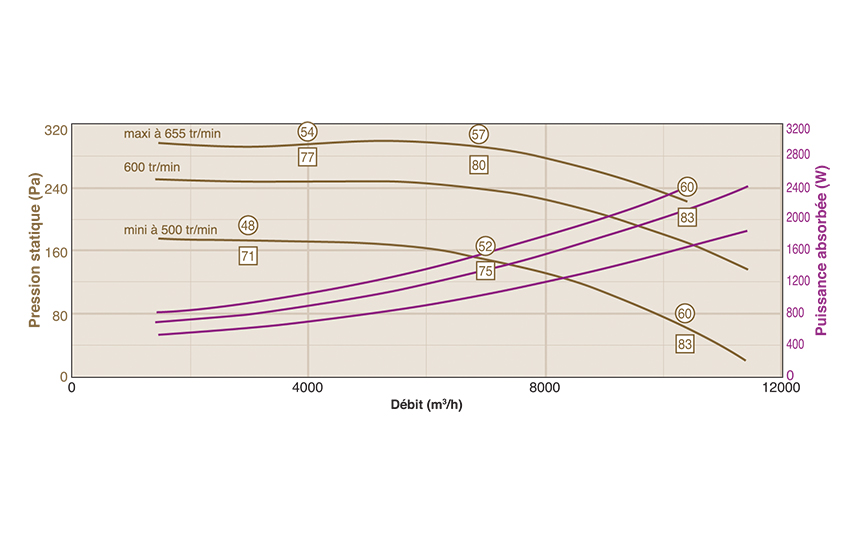

  • Courbe CVTC4 (NOE) 11400
