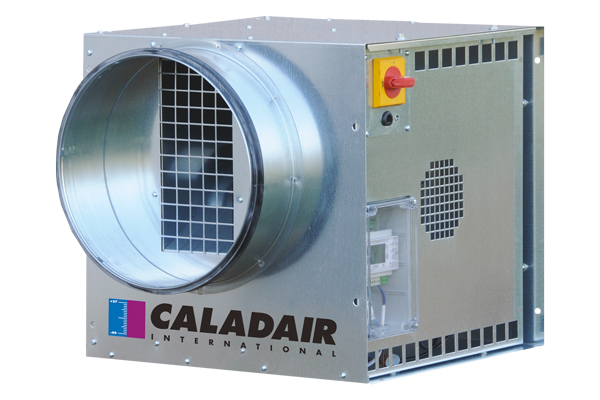

ECOBLUE®

logo-puisance-vmc

APPLICATION

Gamme de ventilateurs destinés tout particulièrement à la ventilation des immeubles collectifs de par leur classification de tenue au feu à 400°C pendant 1/2 heure.

GAMME

22  Composée de 3 modèles, la gamme couvre des débits de 50 à 1800 m3/h.

Tous ces appareils sont réalisés en tôle d’acier galvanisé, équipés en standard d’une régulation (communicante MODBUS avec panneau de contrôle à affichage LCD IP54), d’un interrupteur de proximité, et de piquages double joints à lèvre.

Ils sont composés d’un moteur à entraînement direct EC (commutation électronique) à courant continu à haut rendement et d’une turbine à réaction haut rendement (répondant aux exigences de la directive ErP 2009/125/EC (2éme phase 2018)).

Leur transmetteur de pression intégré, permettra de signaler un défaut ventilateur (fonction Mistral incluse (temporisation défaut 1 min)).

Doté d’une régulation simple d’utilisation, le caisson ECOBLUE® permet un fonctionnement autorégulé à pression constante, mode LOBBY®.
L’ECOBLUE® s’autorégule en mode pression constante, réglée d’usine à 150 Pa. Cette pression peut être ajustée depuis le régulateur à affichage digital, convivial et simple d’utilisation, pour affichage direct de la pression.
Ce mode LOBBY® autorégulé à débit variable et pression constante permet de mettre en oeuvre un bâtiment collectif très basse consommation.

INSTALLATION

22  Peut être installé en intérieur ou extérieur, au sol ou suspendu.
22  Sa forme cubique permet toutes les combinaisons aspiration/rejet à 90°.
22  Le panneau technique arrière regroupant l’interrupteur de proximité et le régulateur LOBBY® à affichage digital permet une rotation à 90° adaptée à la position d’installation pour maintenir le sens de lecture du régulateur LOBBY®.
22  Accès à tous les éléments internes par le panneau technique pour une maintenance aisée.

  • ECOBLUE

GAMME

CodeDésignation
251111ECOBLUE® 600
251113ECOBLUE® 1000
251115ECOBLUE® 1800

CARACTÉRISTIQUES ÉLECTRIQUES

Modèle
ECOBLUE®
Puissance moteur électrique
(W)
Temp. Utilisation
(°C/°C)
Indice protection
Classe
Protection ThermiqueTension alimentation
(V / Ph / Hz)
Intensité de protection
(A)
ECOBLUE® 600101-20 / 50IP44 / FPTI230 / 1 / 500.8
ECOBLUE® 1000150-20 / 50IP44 / FPTI230 / 1 / 501.2
ECOBLUE® 1800320-20 / 50IP44 / FPTI230 / 1 / 501.4

CARACTÉRISTIQUES DIMENSIONNELLES

Modèle
ECOBLUE®
PiquagesDimensions caissonPosition Rejet Fixation Poids
D1
mm
L1
mm
L2
mm
H
mm
B
mm
E
mm
B1
mm
E1
mm
F
mm
G
mm
kg
ECOBLUE® 60025037042537022515018518528040518
ECOBLUE® 100031545046045027519022522535044024
ECOBLUE® 180035555548555536020027527540046534

FT : 2284-01-A-ECOBLUE

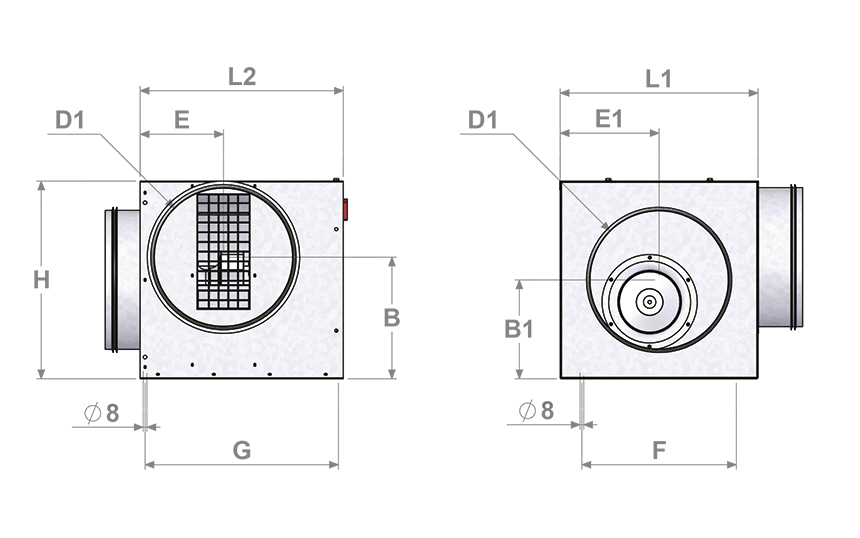

  • Dimensions ECOBLUE

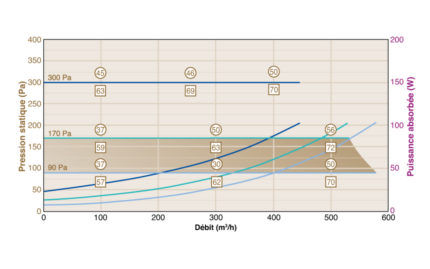

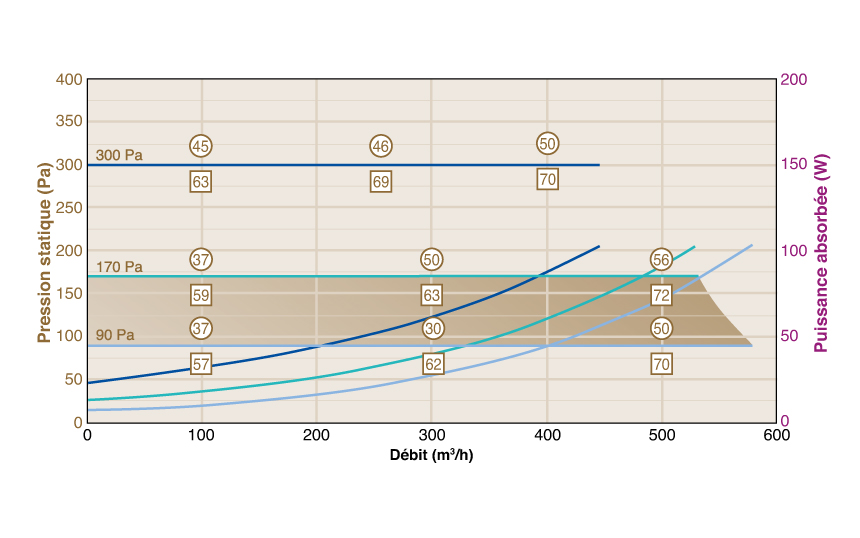

  • Courbe ECOBLUE 600

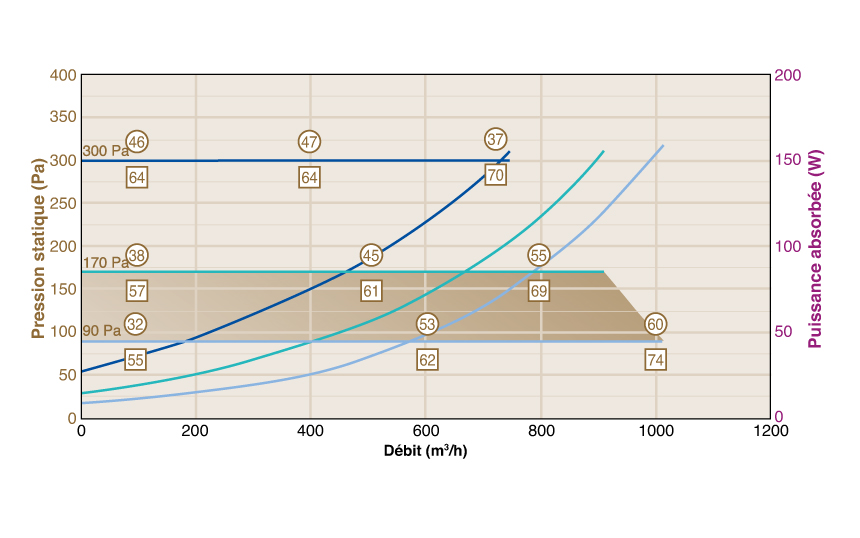

  • Courbe ECOBLUE 1000

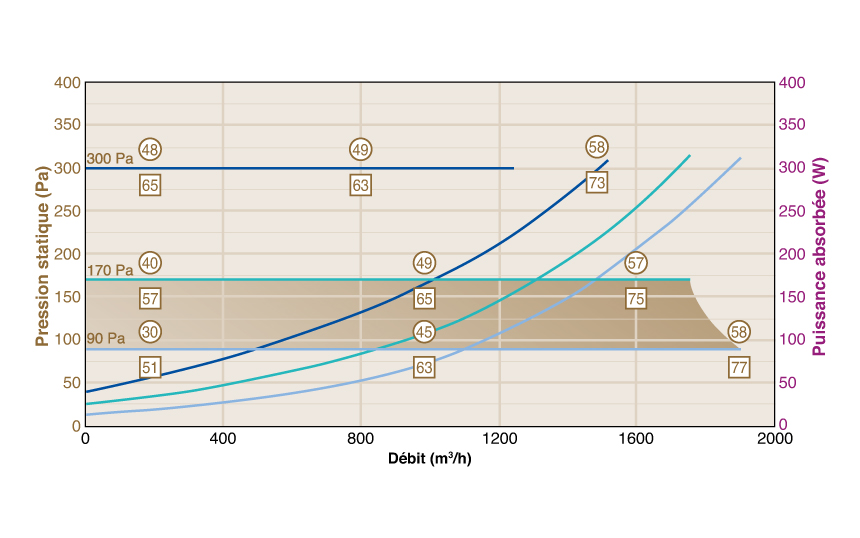

  • Courbe ECOBLUE 1800
