Gamme de produits Klima-Rodaclim

FREETIME®



APPLICATION

La gamme FREETIME® est une centrale double flux autorégulée PLUG & PLAY communicante en MODBUS (EN 15232), BACNET ou WEB, dédiée à des applications tertiaires et industrielles.
Son échangeur rotatif haut rendement à vitesse variable certifié EUROVENT AARE lui confère une très haute efficacité (>80%), conformément à la RT2012 et à la directive ErP 2009/125/EC.
Equipée de moteurs EC à haut rendement garantissant de faibles consommations énergétiques, la gamme FREETIME® fait partie du programme Solution Éconologique® et améliore la qualité de l’air intérieur.

22  Structure en panneaux double peau 10/10éme avec isolant laine de verre ép 50mm A2-S1 sauf 500 et 900 (ép 25mm)
22  Ventilateurs à roue libre et moteurs à entrainement direct à courant continu EC avec protection thermique et variation de vitesses intégrées
22  Filtres opacimétriques F7 sur l’air neuf et G4 sur l’air extrait
22  Échangeur rotatif haute efficacité (>80%) à vitesse variable certifié EUROVENT pour les AARE.

La vitesse variable de l’échangeur permet d’améliorer les performances de la centrale FREETIME® et ce notamment en période de mi saison.

Gamme équipée en série de compartiment technique « EASY » (SAUF SEASON) regroupant les composants électriques et la régulation avec panneau d’affichage en façade IP65, communicante en MODBUS via port RS485, piquages circulaires avec joints à lèvres.

GAMME

Déclinée en 6 modèles, la gamme FREETIME® couvre des débits de 100 à 3500 m³/h. Celle-ci est proposée en 4 finitions :

22  SEASON : Centrale sans aucune batterie, réglage des débits par potentiomètre
22  FIRST : Centrale sans aucune batterie mais avec régulation associée
22  PREMIUM BC : Centrale équipée d’une batterie de chauffage à eau chaude (BC) et de la régulation associée
22  PREMIUM BE : Centrale équipée d’une batterie de chauffage électrique (BE) et de la régulation associée

6 types de régulations et de modulation de débit pour garantir des consommations énergétiques optimales (RT2012, EN15232).

22  SEASON : Ajustement de la vitesse de rotation de chaque ventilateur par potentiomètres montés et câblés en façade du compartiment régulation
22  ECO : Ajustement de la vitesse de rotation de chaque ventilateur  par réglage de deux débits (PV-GV) dans la régulation EASY
22  LOBBY® : Modulation de débit à PRESSION CONSTANTE, réglable pour chaque ventilateur (FIRST, SMART, PREMIUM)
22  DIVA® : Modulation PROPORTIONNELLE du débit de chaque ventilateur en fonction du taux de CO2. Sonde intégrée dans la centrale à la reprise (FIRST, SMART, PREMIUM)
22  MAC2® : Modulation de 1 ou 2 DEBIT(S) CONSTANT(S).
22  QUATTRO® : Modulation PROPORTIONNELLE du débit de chaque ventilateur en fonction du taux de COentre 2 DÉBITS CONSTANTS. Sonde intégrée dans la centrale à la reprise (FIRST, SMART, PREMIUM)

INSTALLATION
22  Intérieure en placard ou local technique
22  Faible encombrement et profondeur
22  Raccordement sur le dessus

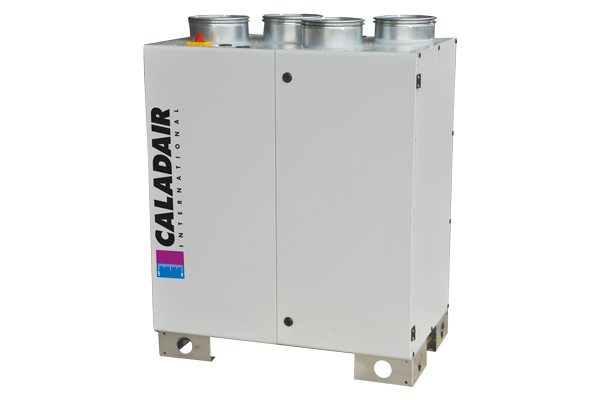

  • FREETIME
  • Commande à distance tactile - ED-TOUCH
  • Label énergie NEOTIME

GAMME

ModèleSEASONFIRSTPREMIUM BEPREMIUM BC
Régulation ECO
FREETIME 500271801271811271841271871
FREETIME 800271802271812271842271872
FREETIME 1500271803271813271843-
FREETIME 2000271804271814271844271873
FREETIME 2700271805271815271845271875
FREETIME 3500271806271816271846271876
Régulation LOBBY
FREETIME 500-271821271851271881
FREETIME 800-271822271852271882
FREETIME 1500-271823271853-
FREETIME 2000-271824271854271883
FREETIME 2700-271825271855271885
FREETIME 3500-271826271856271886
Régulation DIVA
FREETIME 500-271831271861271891
FREETIME 800-271832271862271892
FREETIME 1500-271833271863-
FREETIME 2000-271834271864271893
FREETIME 2700-271835271865271895
FREETIME 3500-271836271866271896

CARACTÉRISTIQUES ÉLECTRIQUES

Modèle
FREETIME
SEASON/FIRST
PREMIUM BC
PREMIUM BE
Puissance
moteur
électrique
Tension alimentation
( V/Ph/Hz)
Intensité de protection
(A)
Tension alimentation
( V/Ph/Hz)
Intensité de protection
(A)
5002 x 169 W230/1/503.8230/1/5014.7
8002 x 220 W230/1/504.1230/1/5020.4
15002 x 750 W230/1/507.6230/1/5030.4
20002 x 750 W230/1/507.6400/3+N/5018.5
27002 x 1000 W400/3+N/504.3400/3+N/5023.8
35002 x 1000 W400/3+N/504.3400/3+N/5028.1

CARACTÉRISTIQUES DIMENSIONNELLES

Modèle
FREETIME
Ø
(mm)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
E1
(mm)
E2
(mm)
F
(mm)
F1
(mm)
G
(mm)
J
(mm)
J1
(mm)
L
(mm)
SEASON
FIRST
(kg)
PREMIUM BE
PREMIUM BC
(kg)
50020090057097014520519520513515538575130520130135
8002501080700109017023524026016023548575180650170175
150031514007501140230315310315210190585100230720225232
200035515008301220250335330335230230660100230770270278
270040016109201420270345345375250290755100230820345355
3500450173010851420300365370400275390795100305980420432

FT : 2286-10-A-FREETIME

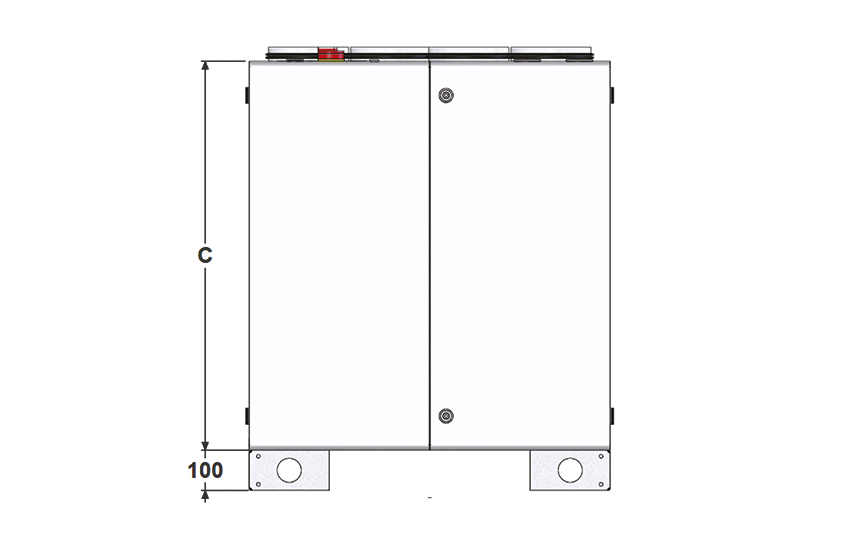

  • Dimensions FREETIME - Face
  • Dimensions FREETIME - Dessus
  • Courbe FREETIME 500
  • Courbe FREETIME 800
  • Courbe FREETIME 1500
  • Courbe FREETIME 2000

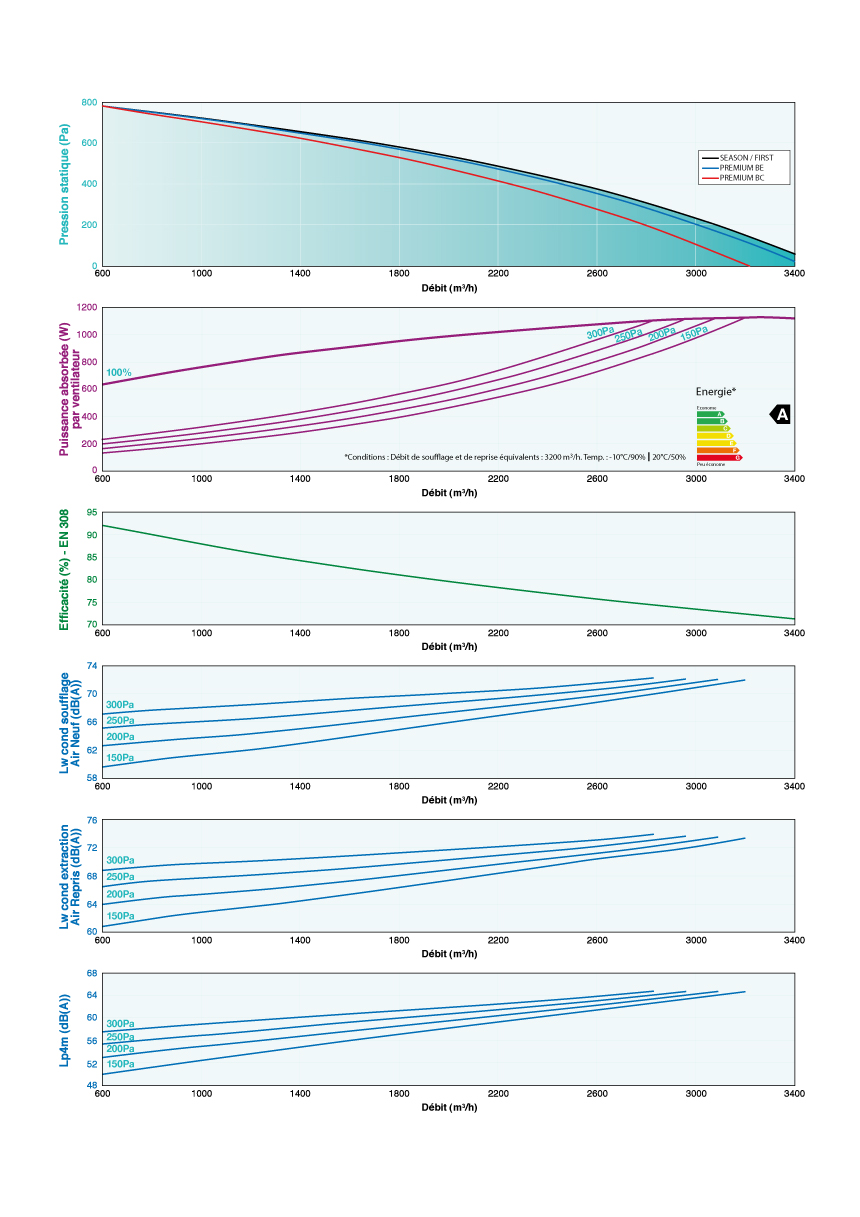

  • Courbe FREETIME 2700
  • Courbe FREETIME 3500
