KVZ 100

CARACTÉRISTIQUES

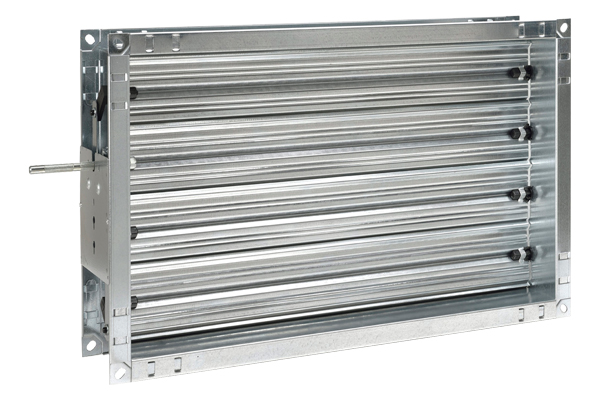

Les KVZ 100 sont des registres de régulation au pas de 100mm.

MATÉRIAU DE CONSTRUCTION

22  Cadre en acier galvanisé
22  Ailette en acier galvanisé
22  Palier en nylon

Mouvement par ailettes opposées actionnables par un axe Ø 12mm pour commande manuelle (clé de commande en option) ou servomoteur.

Classement d’étanchéité : Non classé
22  Pression admissible : 1500Pa pour longueur 1m
22  Vitesse admissible : 10m/s max
22  T° d’utilisation : -20°C à +80°C

UTILISATION

Ils permettent le dosage, l’équilibrage ou l’isolement des réseaux aérauliques.

FIXATION

Fixation par boulons via les trous des angles du cadre.

ACCESSOIRES

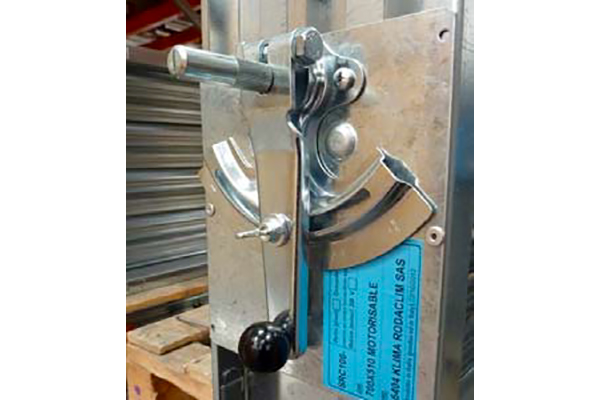

22  Commande manuelle par levier de commande CDC 100 avec boule sphérique en tête de levier et blocage par écrou papillon.
22  Commande par servomoteurs (voir gamme NENUTEC)





Catégories : , , Étiquette :
  • KVZ 100

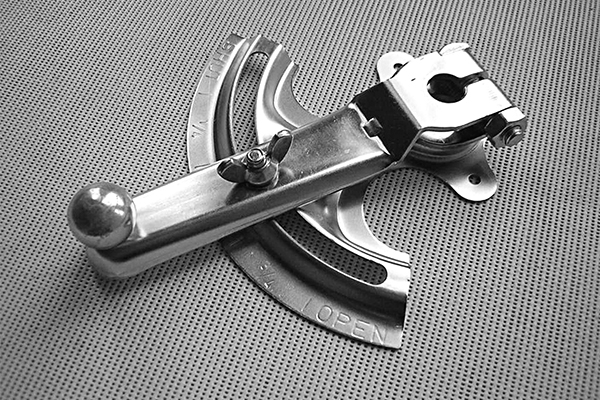

  • CDC 100
  • CDC 100 Montée

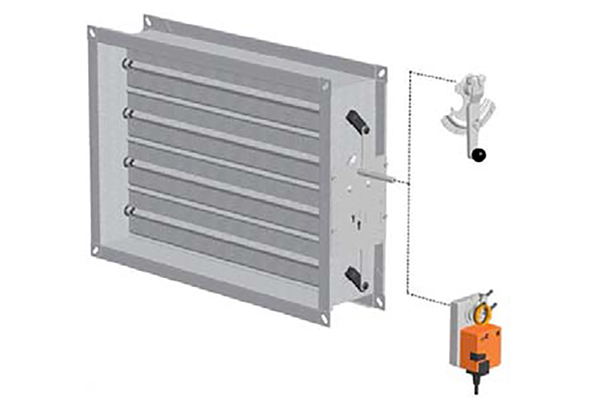

  • Platine universelle KVZ 100

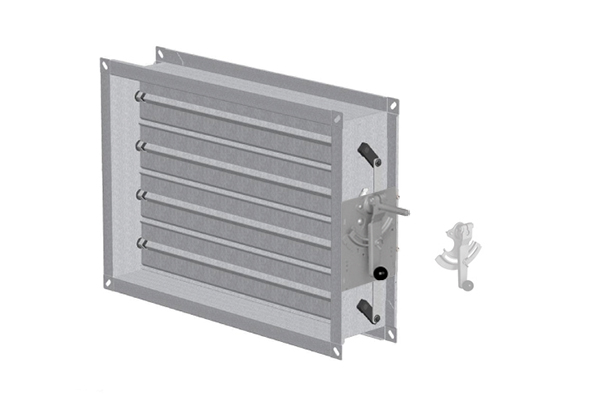

  • Commande manuelle KVZ 100

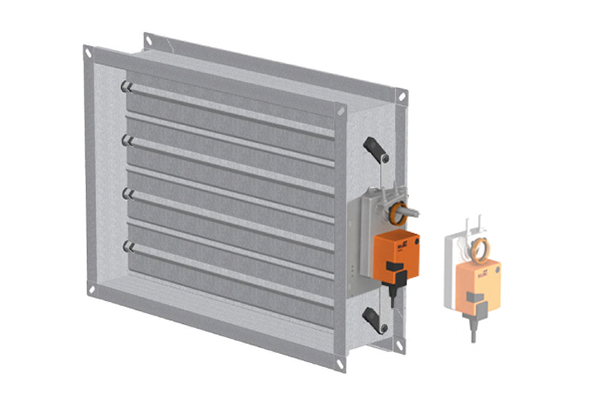

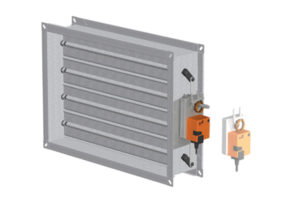

  • Commande motorisée KVZ 100

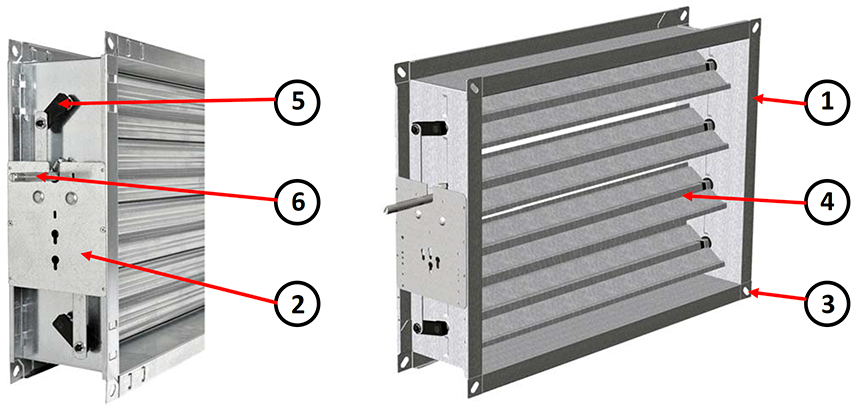

01  Cadre acier galvanisé
02  Platine universelle
03  Trou de fixation
04  Ailettes acier galvanisé
05  Embiellages et paliers nylon PA6
06  Axe de commande Ø12mm Lg 88mm

TAILLE NOMINALE

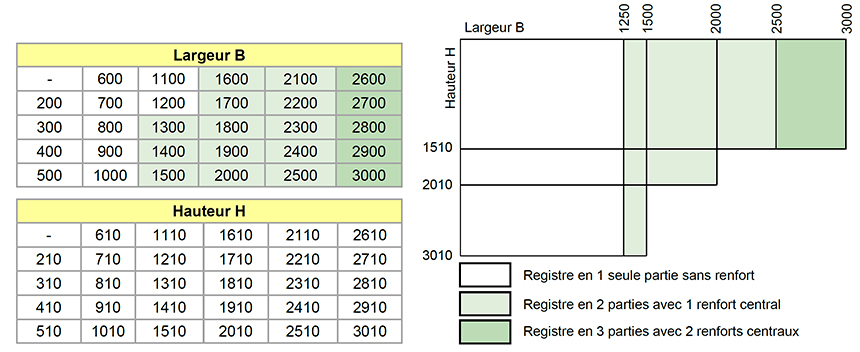

Comme indiqué dans le schéma ci-dessous les registres avec une dimension « nominale » B supérieur à 1250 mm et jusqu’à 2500 mm sont prévus en 2 parties avec 1 renfort central avec axe de commande sur toute la longueur. Pour dimensions de 2500 mm à 3000 mm les registres sont prévus en 3 parties avec 2 renforts centraux.

GAMME

KVZ-100Base (mm)
Hauteur
(mm)		200300400500600700800900100011001200130014001500
CodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCode
210150002150003150004150005150006150007150008150009150010150011150012150013150014150015
310150022150023150024150025150026150027150028150029150030150031150032150033150034150035
410150042150043150044150045150046150047150048150049150050150051150052150053150054150055
510150062150063150064150065150066150067150068150069150070150071150072150073150074150075
610150082150083150084150085150086150087150088150089150090150091150092150093150094150095
710150102150103150104150105150106150107150108150109150110150111150112150113150114150115
810150122150123150124150125150126150127150128150129150130150131150132150133150134150135
910150142150143150144150145150146150147150148150149150150150151150152150153150154150155
1010150162150163150164150165150166150167150168150169150170150171150172150173150174150175
1110150182150183150184150185150186150187150188150189150190150191150192150193150194150195
1210150202150203150204150205150206150207150208150209150210150211150212150213150214150215
1310150222150223150224150225150226150227150228150229150230150231150232150233150234150235
1410150242150243150244150245150246150247150248150249150250150251150252150253150254150255
1510150262150263150264150265150266150267150268150269150270150271150272150273150274150275
1610150282150283150284150285150286150287150288150289150290150291150292150293150294150295
1710150302150303150304150305150306150307150308150309150310150311150312150313150314150315
181015032215032315032415032515032615032715032855329150330150331150332150333150334150335
1910150342150343150344150345150346150347150348150349150350150351150352150353150354150355
2010150362150363150364150365150366150367150368150369150370150371150372150373150374150375
2110150382150383150384150385150386150387150388150389150390150391150392150393150394150395
2210150402150403150404150405150406150407150408150409150410150411150412150413150414150415
2310150422150423150424150425150246150247150428150429150430150431150432150433150434150435
2410150442150443150444150445150446150447150448150449150450150451150452150453150454150455
2510150462150463150464150465150466150467150468150469150470150471150472150473150474150475
2610150482150483150484150485150486150487150488150489150490150491150492150493150494150495
2710150502150503150504150505150506150507150508150509150510150511150512150513150514150515
28101505221505231505241505251505261505271505281505291505301505311505321505331505341505535
2910150542150543150544150545150546150547150548150549150550150551150552150553150554150555
3010150562150563150564150565150566150567150568150569150570150571150572150573150574150575
KVZ-100Base (mm)
Hauteur
(mm)		160017001800190020002100220023002400250026002700280029003000
CodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCode
210150016150017150018150019150020150601150602150603150604150605150606150607150608150609150610
310150036150037150038150039150040150621150622150623150624150625150626150627150628150629150630
410150056150057150058150059150060150641150642150643150644150645150646150647150648150649150650
510150076150077150078150079150080150661150662150663150664150665150666150667150668150669150670
610150096150097150098150099150100150681150682150683150684150685150686150687150688150689150690
710150116150117150118150119150120150701150702150703150704150705150706150707150708150709150710
810150136150137150138150319150140150721150722150723150724150725150726150727150728150729150730
910150156150157150158150159150160150741150742150743150744150745150746150747150748150749150750
1010150176150177150178150179150180150761150762150763150764150765150766150767150768150769150770
1110150196150197150198150199150200150781150782150783150784150785150786150787150788150789150790
121015021615021715021815021915022015080115080215080315080415080515080615080715008150809150810
1310150236150237150238150239150240150821150822150823150824150825150826150827150828150829150830
1410150256150257150258150259150260150841150842150843150844150845150846150847150848150849150850
1510150276150277150279150279150280150861150862150863150864150865150866150867150868150869150870
1610150296150297150298150299150300----------
1710153316150317150318150319150320----------
1810150336150337150338150339150340----------
1910150356150357150358150359150360----------
2010150376150377150378150379150380----------
Accessoires
CDC-100Clé de commande manuelle150500

DONNÉES TECHNIQUES

MODELEAk
[m²]		v
[m/s]		Qv
[m3/h]		Dpt (a=40°)
[Pa]		LWA (a=40°)
[dB(A)]
minmaxminmaxminmaxminmax
KVZ 100 200x2100,042036450910642554764
KVZ 100 400x2100,0840369101810642555067
KVZ 100 600x2100,12603613602720642555269
KVZ 100 800x2100,16803618103630642555370
KVZ 100 1000x2100,21003622704540642555471
KVZ 100 1200x2100,25203627205440642555572
KVZ 100 1400x2100,29403631806350642555573
KVZ 100 400x4100,16403617703540642555370
KVZ 100 600x4100,24603626605310642555572
KVZ 100 800x4100,32803635407080642555673
KVZ 100 1000x4100,41003644308860642555774
KVZ 100 1200x4100,492036531010630642555875
KVZ 100 1400x4100,574036620012400642555876
KVZ 100 600x6100,36603639507910642555674
KVZ 100 800x6100,488036527010540642555875
KVZ 100 1000x610 0,610036659013180642555976
KVZ 100 1200x6100,732036791015810642555977
KVZ 100 1400x6100,854036922018450642556077
KVZ 100 800x8100,648036700014000642555976
KVZ 100 1000x8100,810036875017500642556077
KVZ 100 1200x8100,9720361050021000642556178
KVZ 100 1400x8101,1340361225024490642556178
KVZ 100 1000x10101,0100361091021820642556178
KVZ 100 1200x10101,2120361309026180642556279
KVZ 100 1400x10101,4140361527030540642556279
KVZ 100 1200x12101,4520361568031360642556280
KVZ 100 1400x12101,6940361830036590642556380
KVZ 100 1400x14101,9740362132042640642556481

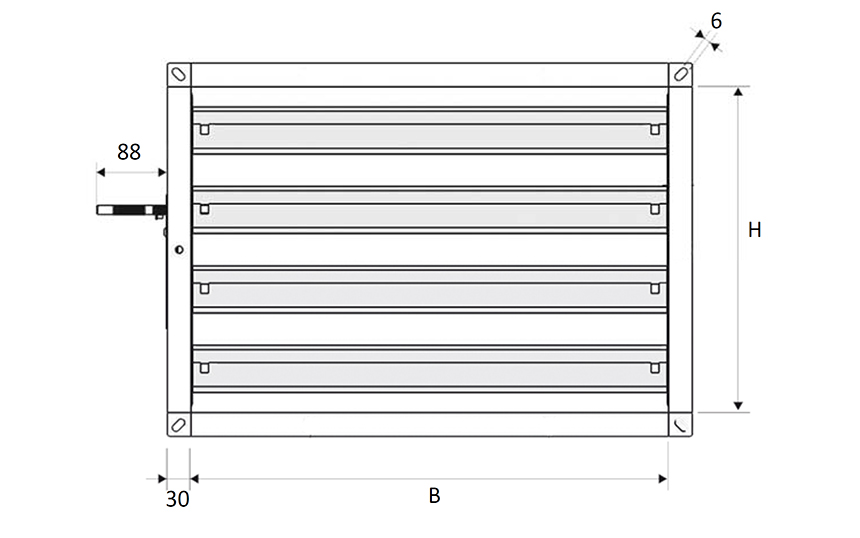

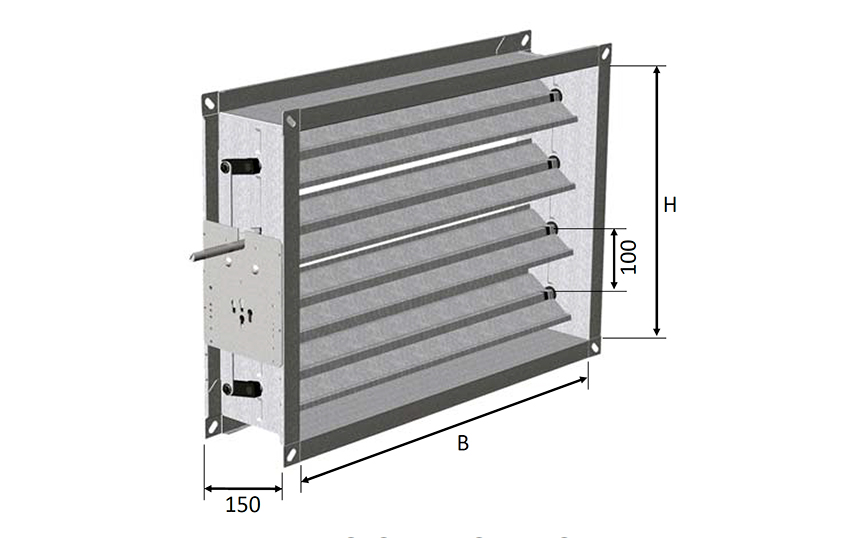

  • Dimensions KVZ 100
  • Dimensions KVZ 100

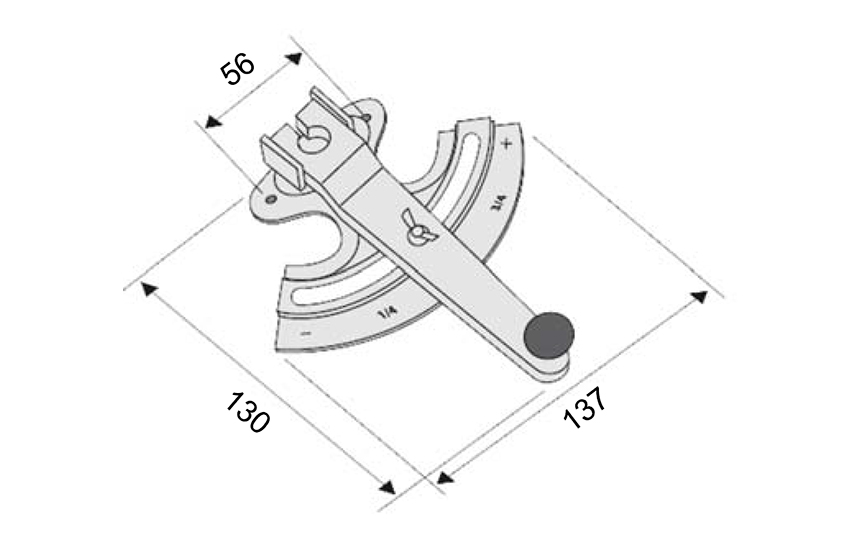

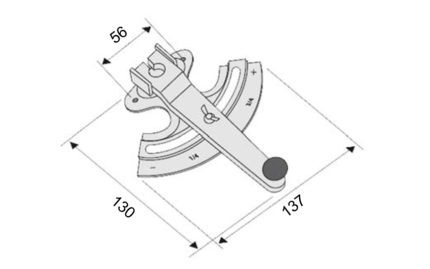

  • Dimensions CDC-100

Documents a telecharger

Téléchargez le fichierFiche technique-1301-02-A-KVZ 100Téléchargez le fichierPage catalogue-KVZ 100
