KVZ-E

CARACTÉRISTIQUES

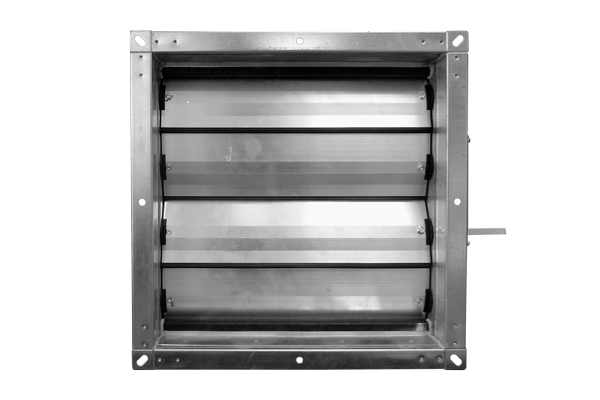

Les KVZ-E sont des registres de régulation étanches au pas de 100mm.

MATÉRIAU DE CONSTRUCTION

Cadre en acier galvanisé

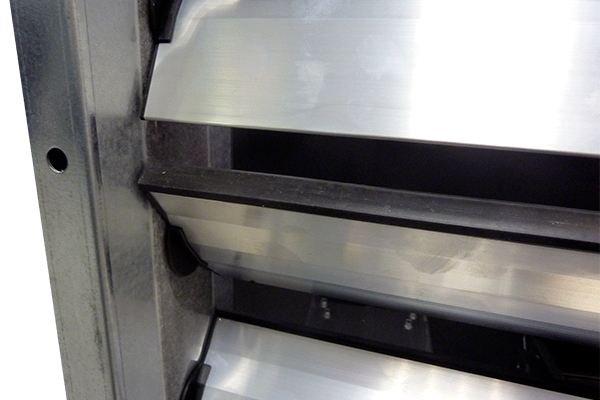

Ailette en aluminium extrudé avec joint d’étanchéité en bout de lame

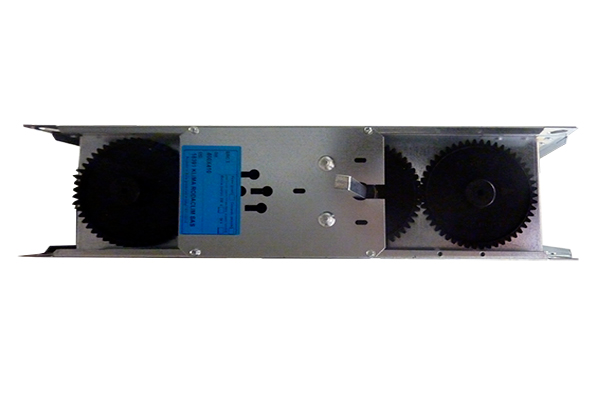

Engrenage par pivot de rotation en polyamide étanche, couplage par roues dentées avec anneau d’étanchéité et joint

Mouvement par ailettes opposées actionnables par un axe carré 10mm pour commande manuelle (clé de commande en option) ou servomoteur.

Classement d’étanchéité : CLASSE 4 sur l’étanchéité des lames selon EN1751 et CLASSE C au niveau du cadre selon DIN 1946 partie 4
Pression admissible : 1500Pa pour longueur 1m
Vitesse admissible : 10m/s max
T° d’utilisation : -20°C à +80°C

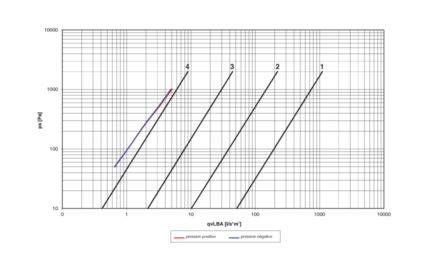

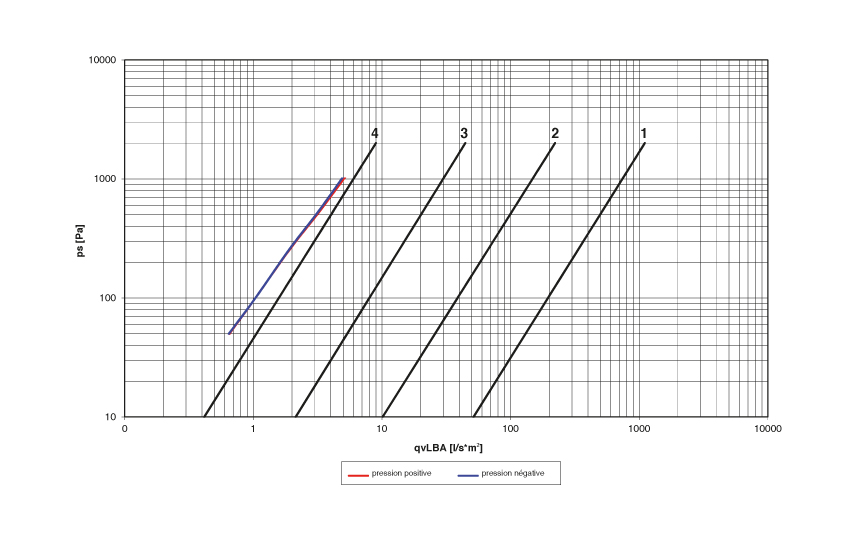

RAPPEL CLASSE D’ETANCHEITE (EN 1751)

Les classes d’étanchéité des registres et clapets sont encadrées par la norme NF EN 1751. Les équipements aérauliques sont caractérisés par deux types d’étanchéité :

Étanchéité amont-aval des ailettes : non classé à classe 4

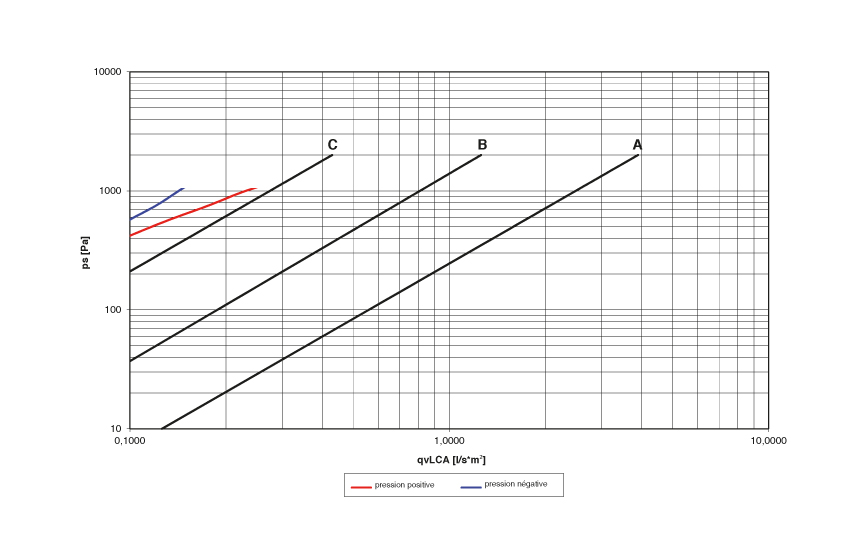

Étanchéité de cadre (ou d’enveloppe) : non classé à classe C

Pour une pression de 500 Pa, la norme définie les valeurs de fuites suivantes :

Étanchéité amont-aval Ailettes	Classe 1	Classe 2	Classe 3	Classe 4
Taux de fuite	<300 l/s x m²	<100 l/s x m²	<20 l/s x m²	<4 l/s x m²

Étanchéité cadre	Classe A	Classe B	Classe C
Taux de fuite	<1,61 l/s x m²	<0,54 l/s x m²	<0,17 l/s x m²

UTILISATION

Ils permettent le dosage, l’équilibrage ou l’isolement des réseaux aérauliques ou une classe d’étanchéité renforcée est demandée (salles blanche, laboratoires, industries).

FIXATION

Fixation par boulons via les trous des angles du cadre.

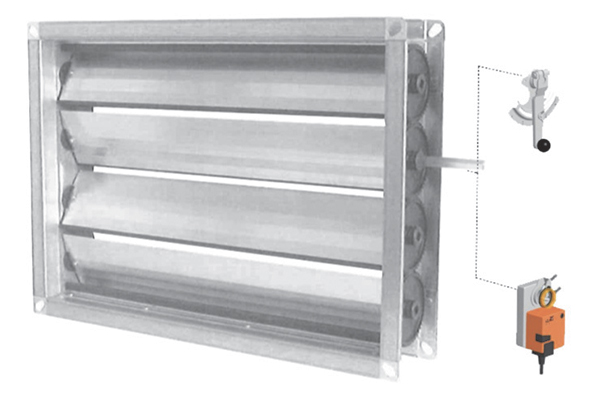

ACCESSOIRES

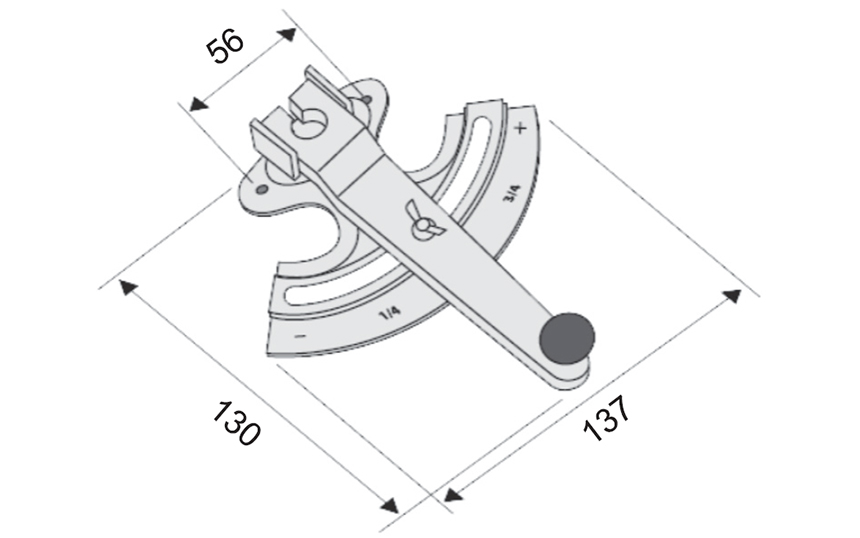

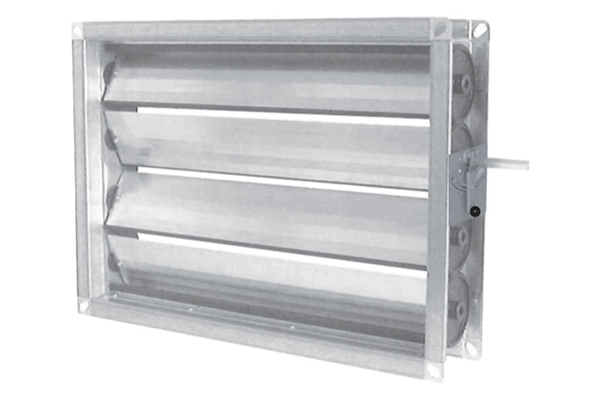

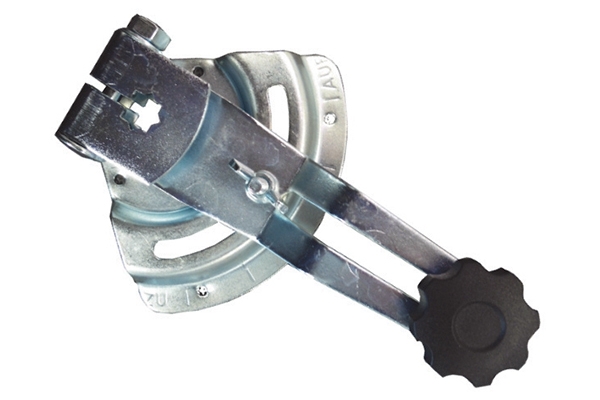

Commande manuelle par levier de commande manuel CDC-E avec boule sphérique en tête de levier et blocage par écrou papillon.

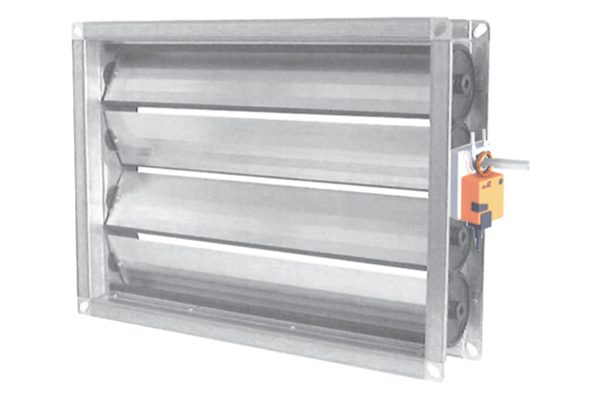

Commande par servomoteurs (voir gamme NENUTEC)

Catégories : Diffusion & reprise de l'air, Registres, Registres etanches Étiquette : famille1

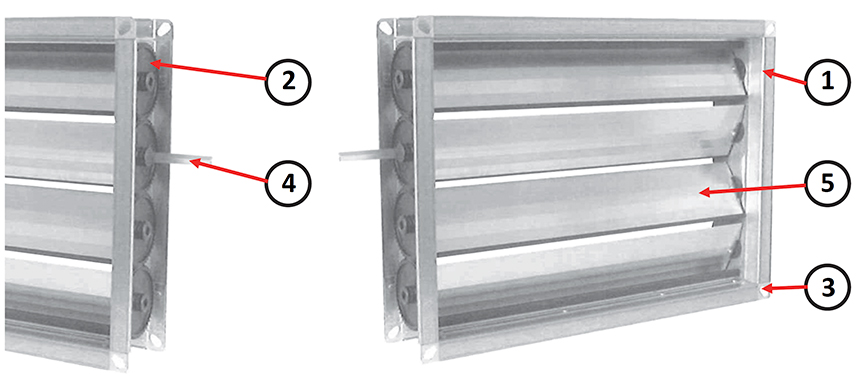

Cadre acier galvanisé
Roue dentée polyamide
Trou de fixation
Axe de commande carré 10mm Lg 90mm
Ailettes aluminium avec joint d’étanchéité

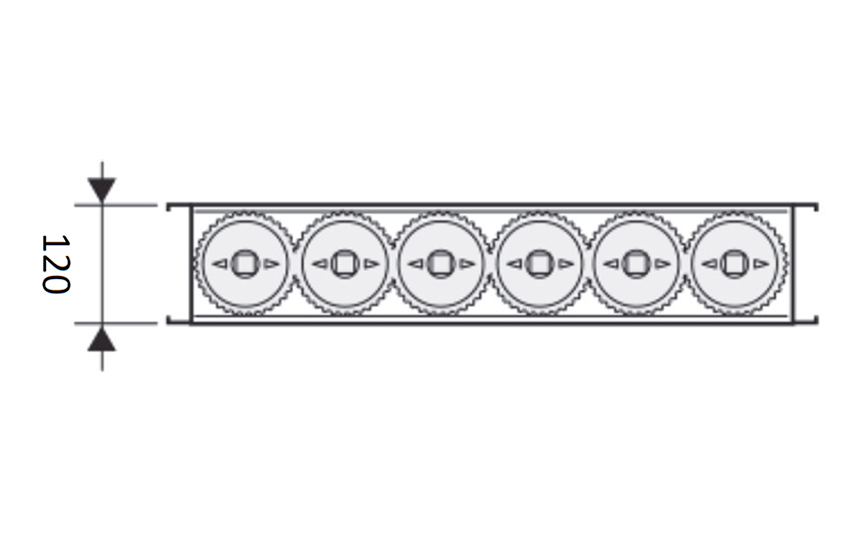

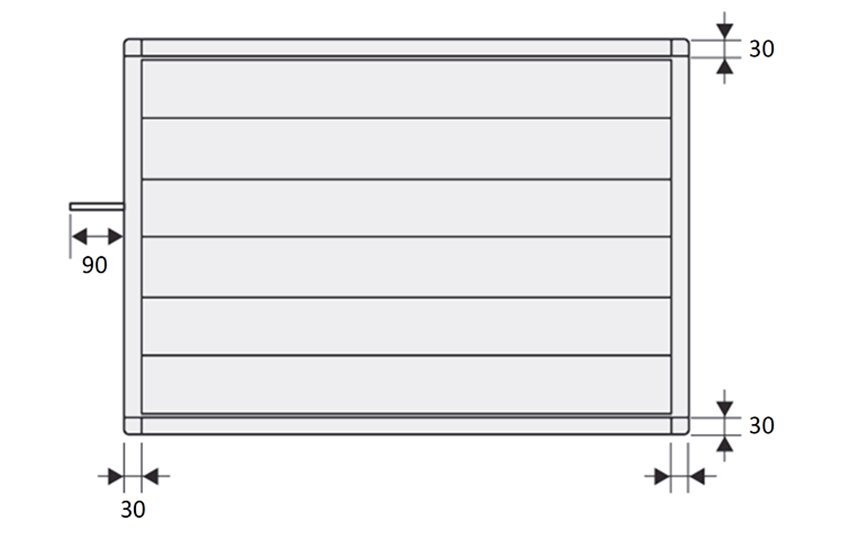

TAILLE NOMINALE

Comme indiqué dans le schéma ci-dessous les registres avec une dimension « nominale » B supérieur à 1250 mm et jusqu’à 2500 mm sont prévus en 2 parties avec 1 renfort central avec axe de commande sur toute la longueur. Pour dimensions de 2500 mm à 3000 mm les registres sont prévus en 3 parties avec 2 renforts centraux.

GAMME

KVZ-E	Base (mm)
Hauteur (mm)	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
Hauteur (mm)	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code
210	153002	153003	153004	153005	153006	153007	153008	153009	153010	153011	153012	153013	153014	153015
310	153022	153023	153024	153025	153026	153027	153028	153029	153030	153031	153031	153033	153034	153035
410	153042	153043	153044	153045	153046	153047	153048	153049	153050	153051	153052	153053	153054	153055
510	153062	153063	153064	153065	153066	153067	153068	153069	153070	153071	153072	153074	153074	153075
610	153082	153083	153084	153085	153086	153087	153088	153089	153090	153091	153092	153093	153094	153095
710	153102	153103	153104	153105	153106	153107	153108	153109	153110	153111	153112	153113	153114	153115
810	153122	153123	153124	153125	153126	153127	153128	153129	153130	153131	153132	153133	153134	153135
910	153142	153143	153144	153145	153146	153147	153148	153149	153150	153151	153152	153153	153154	153155
1010	153162	153163	153164	153165	153166	153167	153168	153169	153170	153171	153172	153173	153174	153175
1110	153182	153183	153184	153185	153186	153187	153188	153189	153190	153191	153192	153193	153194	153195
1210	153202	153203	153204	153205	153206	153207	153208	153209	153210	153211	153212	153213	153214	153215
1310	153222	153223	153224	153225	153226	153227	153228	153229	153230	153231	153232	153233	153234	153235
1410	153242	153243	153244	153245	153246	153247	153248	153249	153250	153251	153252	153253	153254	153255
1410	153242	153243	153244	153245	153246	153247	153248	153249	153250	153251	153252	153253	153254	153255
Accessoires
CDC-E	Clé de commande manuelle													156500

DONNÉES TECHNIQUES

MODELE	Ak [m²]	v [m/s]		Qv [m³/h]		Dp_t (a=40°) [Pa]		LWA (a=40°) [dB(A)]
		min	max	min	max	min	max	min	max
KVZ-E 200x210	0,0420	3	6	450	910	57	227	46	63
KVZ-E 400x210	0,0840	3	6	910	1810	57	227	49	66
KVZ-E 600x210	0,1260	3	6	1360	2720	57	227	51	68
KVZ-E 800x210	0,1680	3	6	1810	3630	57	227	52	69
KVZ-E 1000x210	0,2100	3	6	2270	4540	57	227	53	70
KVZ-E 1200x210	0,2520	3	6	2720	5440	57	227	54	71
KVZ-E 1400x210	0,2940	3	6	3180	6350	57	227	54	71
KVZ-E 400x410	0,1640	3	6	1770	3540	57	227	52	69
KVZ-E 600x410	0,2460	3	6	2660	5310	57	227	54	71
KVZ-E 800x410	0,3280	3	6	3540	7080	57	227	55	72
KVZ-E 1000x410	0,4100	3	6	4430	8860	57	227	56	73
KVZ-E 1200x410	0,4920	3	6	5310	10630	57	227	57	74
KVZ-E 1400x410	0,5740	3	6	6200	12400	57	227	57	74
KVZ-E 600x610	0,3660	3	6	3950	7910	57	227	55	72
KVZ-E 800x610	0,4880	3	6	5270	10540	57	227	57	74
KVZ-E 1000x610	0,6100	3	6	6590	13180	57	227	58	75
KVZ-E 1200x610	0,7320	3	6	7910	15810	57	227	58	75
KVZ-E 1400x610	0,8540	3	6	9220	18450	57	227	59	76
KVZ-E 800x810	0,6480	3	6	7000	14000	57	227	58	75
KVZ-E 1000x810	0,8100	3	6	8750	17500	57	227	59	76
KVZ-E 1200x810	0,9720	3	6	10500	21000	57	227	60	77
KVZ-E 1400x810	1,1340	3	6	12250	24490	57	227	60	77
KVZ-E 1000x1010	1,0100	3	6	10910	21820	57	227	60	77
KVZ-E 1200x1010	1,2120	3	6	13090	26180	57	227	60	78
KVZ-E 1400x1010	1,4140	3	6	15270	30540	57	227	61	78
KVZ-E 1200x1210	1,4520	3	6	15680	31360	57	227	61	78
KVZ-E 1400x1210	1,6940	3	6	18300	36590	57	227	62	79
KVZ-E 1400x1410	1,9740	3	6	21320	42640	57	227	63	80
