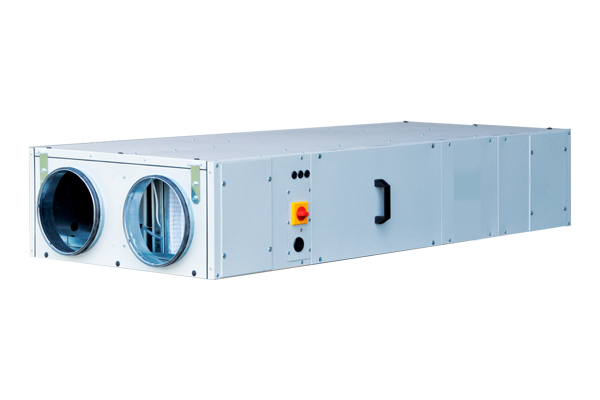

NEOTIME^®

APPLICATION

La gamme NEOTIME^® est une centrale double flux autorégulée PLUG&PLAY communicante en multi-langue (EN 15232) pour ventilation tertiaire.

Son échangeur statique haut rendement à contre-courant certifié EUROVENT AAHE lui confère une très haute efficacité (90%), conformément à la RT2012 et à la directive ErP 2009/125/EC.

Equipée de moteurs EC à haut rendement garantissant de faibles consommations énergétiques, la gamme NEOTIME^® fait partie du programme Solution Éconologique^® et améliore la qualité de l’air intérieur.

  Structure en panneaux double peau 10/10^éme avec isolant laine de verre ép 25mm A2-S1
  Ventilateurs à roue libre et moteurs à entrainement direct à courant continu EC avec protection thermique et variation de vitesse intégrées
  By-pass interne 100% équipé de servomoteurs piloté automatiquement par la régulation
  Filtres opacimétriques F7 sur l’air neuf et G4 sur l’air extrait
  Récupérateur à plaques efficacité >90% à flux croisés réalisé en aluminium équipé sur le dessous d'un bac à condensat

Gamme équipée en série de compartiment technique « EASY » (SAUF SEASON) regroupant les composants électriques et la régulation avec panneau d’affichage en façade IP65, communicante en MODBUS via port RS485, piquages circulaire avec joint à lèvres.

GAMME

Déclinée en 5 versions et 4 types de modulation de débit , la gamme NEOTIME^®couvre des débits de 100 à 2400 m³/h.

  SEASON : Centrale sans aucune batterie, réglage des débits par potentiomètre
  FIRST : Centrale sans aucune batterie mais avec régulation associée
  SMART : Centrale équipée d'une batterie électrique de dégivrage et de la régulation associée
  PREMIUM : Centrale équipée d'une batterie de chauffage électrique (BE) ou à eau réversible (CO) et de la régulation associée
  INFINITE : Centrale équipée d'une batterie électrique de dégivrage ET d'une batterie de chauffage électrique (BE) ou à eau réversible (CO) et de la régulation associée

4 choix de modulation de débit pour garantir des consommations énergétiques optimales (RT2012, EN15232).

  SEASON : Ajustement de la vitesse de rotation de chaque ventilateur par potentiomètres montés et câblés en façade du compartiment régulation
  ECO : Ajustement de la vitesse de rotation de chaque ventilateur par réglage de deux débits (PV-GV) dans la régulation EASY
  LOBBY^® : Modulation de débit à PRESSION CONSTANTE, réglable pour chaque ventilateur (FIRST, SMART, PREMIUM et INFINITE)
  DIVA^® : Modulation PROPORTIONNELLE du débit de chaque ventilateur en fonction du taux de CO₂. Sonde intégrée dans la centrale à la reprise (FIRST, SMART, PREMIUM et INFINITE)

INSTALLATION

Intérieure en faux plafond
Equerres serties dans la structure pour fixation au plafond
Accès droit à l'armoire électrique et aux filtres

GAMME

Modèle	SEASON	FIRST	SMART	PREMIUM BE	PREMIUM CO	INFINITE BE	INFINITE CO
Régulation ECO
NEOTIME 600	271501	271511	271541	271571	271601	271631	271661
NEOTIME 900	271502	271512	271542	271572	271602	271632	271662
NEOTIME 1300	571503	271513	271543	271573	271603	271633	271663
NEOTIME 1800	271504	271514	271544	271574	271604	271634	271664
NEOTIME 2500	271505	271515	271545	271575	271605	271635	271665
Régulation LOBBY
NEOTIME 600	-	271521	271551	271581	271611	271641	271671
NEOTIME 900	-	271522	271552	271582	271612	271642	271672
NEOTIME 1300	-	271523	271553	271583	271613	271643	271673
NEOTIME 1800	-	271524	271554	271584	271614	271644	271674
NEOTIME 2500	-	271525	271555	271585	271615	271645	271675
Régulation DIVA
NEOTIME 600	-	271531	271561	271591	271621	271651	271681
NEOTIME 900	-	271532	271562	271592	271622	271652	271682
NEOTIME 1300	-	271533	271563	271593	271623	271653	271683
NEOTIME 1800	-	271534	271564	271594	271624	271654	271684
NEOTIME 2500	-	271535	271565	271595	271625	271655	271685

CARACTÉRISTIQUES ÉLECTRIQUES

Modèle		SEASON/FIRST PREMIUM CO		INFINITE CO SMART		PREMIUM BE		INFINITE BE
Puissance moteur électrique (W)		Tension alim (V/ Ph/Hz)	Intensité protection (A)	Tension alim (V/ Ph/Hz)	Intensité protection (A)	Tension alim (V/ Ph/Hz)	Intensité protection (A)	Tension alim (V/ Ph/Hz)	Intensité protection (A)
600	2x169W	230/1/50	2,8	230/1/50	8,2	230/1/50	8,2	230/1/50	13,7
900	2x220W	230/1/50	3,4	230/1/50	14,3	230/1/50	11,0	230/1/50	21,9
1300	2x400W	230/1/50	8,6	230/1/50	23,8	230/1/50	19,5	230/1/50	34,7
1800	2x400W	230/1/50	8,6	230/1/50	24,9	230/1/50	24,9	400/3+N/50	15,1
2500	2x400W	230/1/50	8,6	230/1/50	31,4	230/1/50	31,4	400/3+N/50	19,5

CARACTÉRISTIQUES DIMENSIONNELLES

Modèle NEOTIME	Ø mm	A mm	B mm	C mm	D mm	E mm	F1 mm	F2 mm	F3 mm	G mm	G1 mm	G2 mm	J mm	K mm	M mm	M1 mm	M2 mm	M3 mm	T mm	T1 mm
600	250	1700	780	330	160	370	-	-	-	150	50	145	170	645	640	-	-	-	1/2"	1/2"
900	315	2020	965	415	210	460	-	-	-	150	50	145	250	780	750	-	-	-	1/2"	1/2"
1300	355	2190	1220	415	190	600	795	735	660	430	50	425	250	880	950	1170	510	510	1/2"	1/2"
1800	400	2275	1220	495	245	600	915	725	635	430	50	425	330	885	950	1115	580	580	1/2"	1/2"
2500	400	2395	1740	495	235	910	840	785	770	430	50	425	330	985	1350	1235	580	580	3/4"	1/2"
