PPS

CARACTÉRISTIQUES

Le plénum PPS est prévu pour être utilisé avec un diffuseur sur panneau de dimensions nominales 600×600

22  KDA
22  KDB KDB2
22  KDC & KDCB
22  KDD
22  KDE & KDEB
22  KDI KDI2
22  KRD & KRDH.

VERSIONS

22  PPS : Plénum fourni avec un piquage plastique PPAV pour conduit flexible (diamètres possibles : Ø125, 160, 200 et 250) incluant des clips de montage rapide pour flexible et une tige de fixation en plastique avec insert permettant la fixation du panneau diffuseur avec une vis.
22  PPSK : Plénum en KIT sans piquage, ni tige de fixation montée afin d’optimiser le transport grâce à sa forme trapézoïdale, et s’adapter à la demande (les différents piquages et accessoires étant également disponibles à part).

MATÉRIAU DE CONSTRUCTION

Polystyrène d’une densité de 45 kg/m3, résistant au feu (classe M1) et vitrifié sur sa partie intérieure.

UTILISATION

Montage en remplacement d'une dalle de faux plafond 600×600 ou en plafond placo-plâtre, dans les installations non soumis à une classification au feu M0 (habitat individuel et tertaire).

Grâce à ses très bonnes caractéristiques d'isolation thermoacoustique le plénum PPS, permet la suppression d’une isolation complémentaire.

FIXATION

Fixation du diffuseur sur le plénum par vis centrale.

ACCESSOIRES

22  Registre de régulation (S) intégré dans le piquage
22  Répartiteur d'air (EPS)
22  Piquage plastique (PPAV)

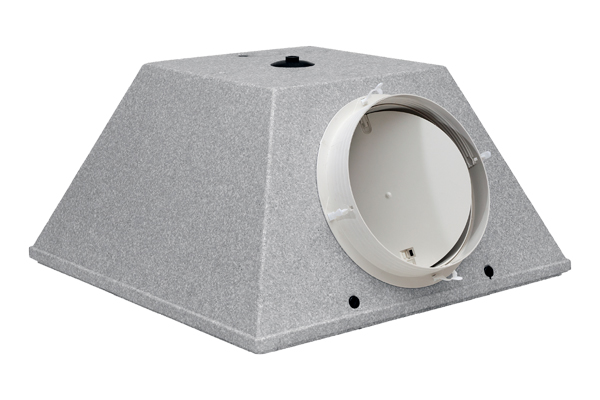

  • PPS

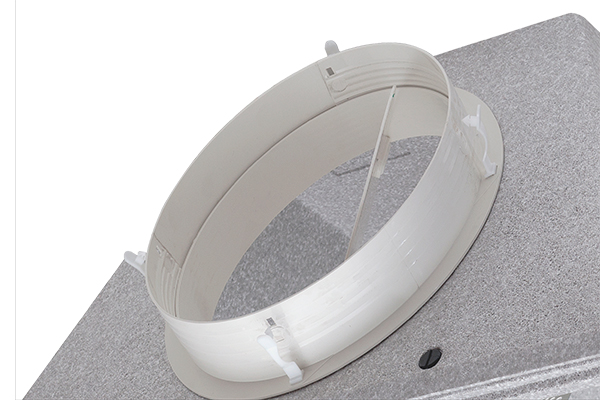

  • Détail piquage avec registre

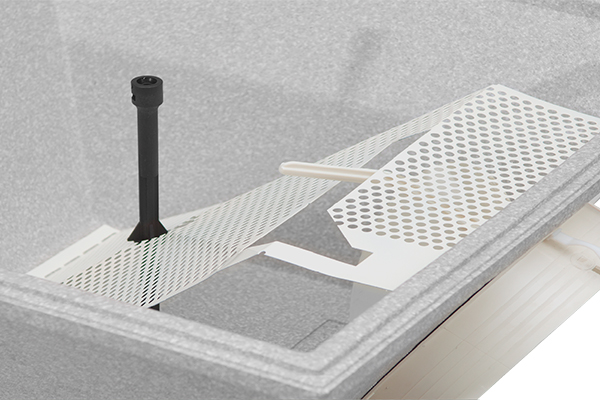

  • Détail répartiteur d

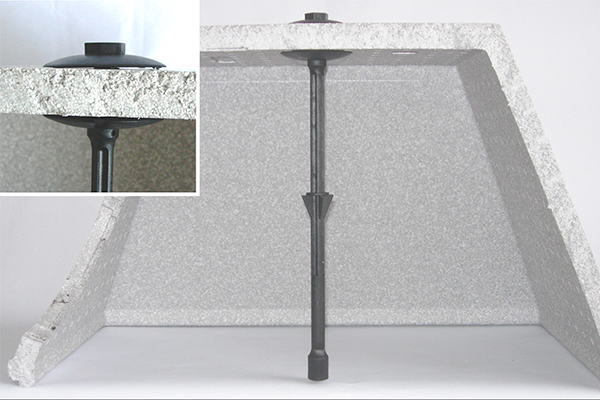

  • Détail tige de fixation

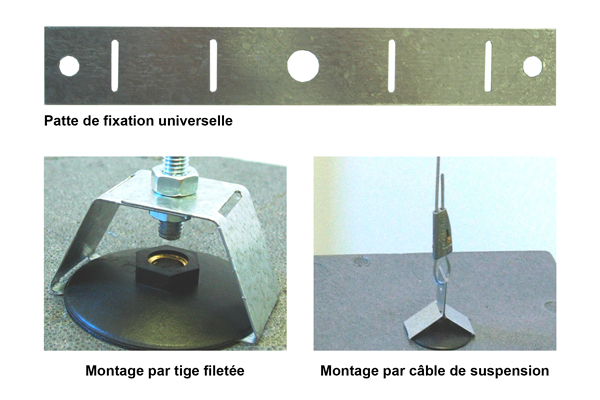

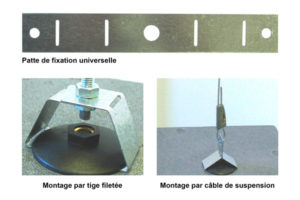

  • Patte de fixation universelle

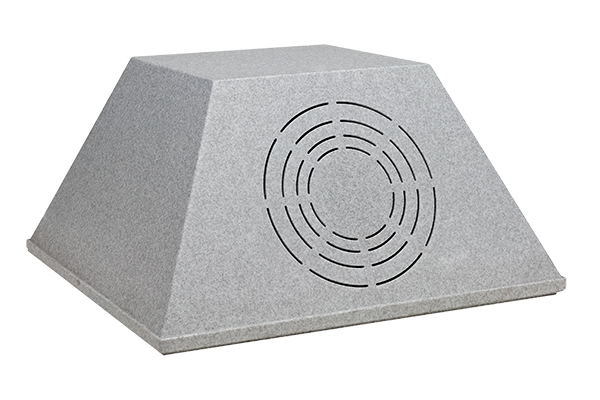

  • PPSK

GAMME

PPS Plénum
CodeDésignation
103714PPS160 - Plénum standard monté version avec piquage en Ø160
103715PPS200 - Plénum standard monté version avec piquage en Ø200
103716PPS250 - Plénum standard monté version avec piquage en Ø250
PPSK Plénum en kit et accessoires
103719PPSK - Plénum en kit sans piquage
Piquage plastique à visser PPAV
923453PPAV125 - Piquage plastique à visser Ø 125
923454PPAV160 - Piquage plastique à visser Ø 160
923455PPAV200 - Piquage plastique à visser Ø 200
923456PPAV250 - Piquage plastique à visser Ø 250
Registre de réglage plastique pour PPAV
923463S125 - Registre plastique pour piquage PPAV125
923464S160 - Registre plastique pour piquage PPAV160
923465S200 - Registre plastique pour piquage PPAV200
923466S250 - Registre plastique pour piquage PPAV250
Répartiteur d'air EPS
103718EPS - Répartiteur d'air pour plénum PPS
Vis de montage centrale V680T
103997V680T - Vis de montage de rechange + cache vis
