Gamme de produits Klima-Rodaclim

TP

DESCRIPTION

Les terminaux plastiques de teinte blanche TP 80 et TP 125 sont particulièrement destinés aux applications en maison individuelle.

Ils sont utilisés en soufflage ou en extraction dans des installations de ventilation simple ou double flux.

Associés ou non à un élément de régulation de débit, leur utilisation peut être étendue à des applications tertiaires pour des débits limités à 45 m3/h en Ø80 mm et 90 m3/h en Ø125.

Existe en Ø80 et Ø125.

Les terminaux peuvent être montés soit directement sur conduit rigide, un joint en mousse assurant le maintien et l'étanchéité, soit associés à un manchon placo 3 griffes.

MISE EN ŒUVRE

TP 80 et BC 125 PLACO : l’ensemble est destiné à être installé en plafond mince type placo, diamètre de perçage 130 mm (TP 125 PLACO) ou 85 mm (TP 80 PLACO).  Le manchon placo réalisé en matière plastique est équipé de 3 griffes de fixation. Un joint assure le maintien et l'étanchéité avec le conduit. Le terminal se monte par simple emboîtement.

TP 80 et BC 125 DALLE : l’ensemble est destiné à être installé en traversée de dalle. Le manchon est réalisé en matière plastique. Un joint assure le maintien et l'étanchéité avec le conduit. Une collerette en partie inférieure assure la fixation du terminal qui vient simplement s’emboîter.

TP 80 + MC 80 : le manchon réalisé en matière plastique et équipé d'une patte de fixation métallique, est destiné à être installé derrière une cloison, le terminal étant placé à environ 20 cm du plafond. Sa forme et ses dimensions facilitent le montage sur paroi verticale

RÉGLAGE

Les terminaux sont généralement associés à des organes de régulation de débit type RDR placés dans le conduit.

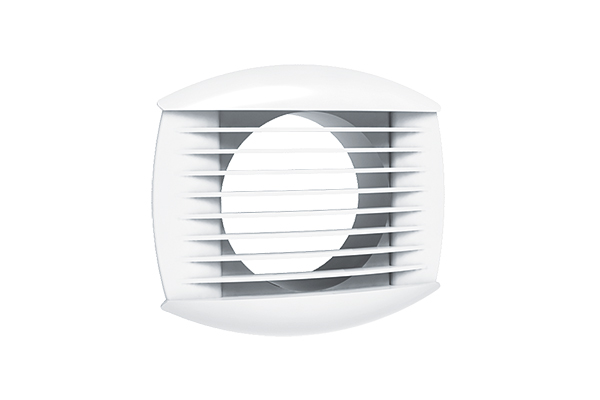

  • TP 80

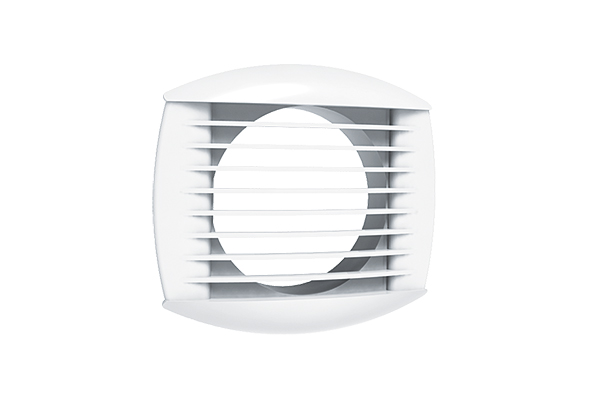

  • TP 125

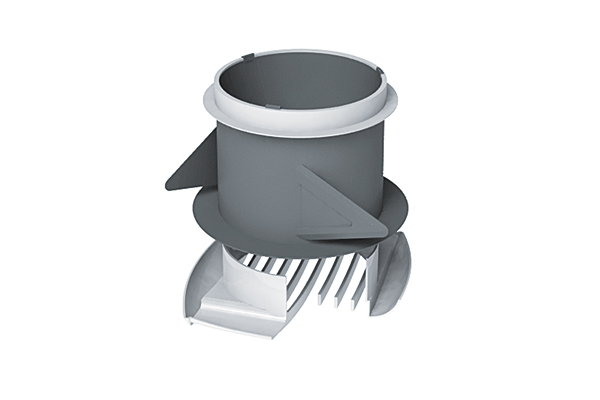

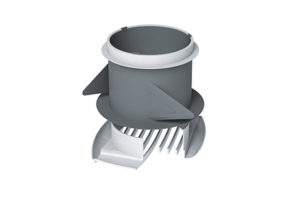

  • TP - Montage PLACO

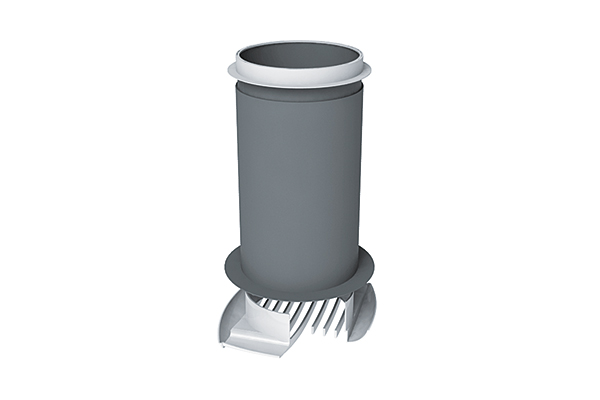

  • TP-Montage DALLE

GAMME

ØCodeDésignation
Bouches TP 125
TP 125917332TP 125 terminal Ø125mm avec joint
Bouches TP 80
TP 80917330TP 80 terminal Ø80mm avec joint

CARACTÉRISTIQUES TECHNIQUES

 EXTRACTIONINSUFFLATION
ModèleQv
[m3/h]
LWA
[dB(A)]
Dpt
[Pa]
Qv
[m3/h]
LWA
[dB(A)]
Dpt
[Pa]
minimaximinimaximinimaximinimaximinimaximinimaxi
TP 801575<20332451545<2030<210
TP 12545180<20333304590<2025<24

DIMENSIONS

ModèleA
(mm)
B
(mm)
C
(mm)
ØD1
(mm)
ØD2
(mm)
H
(mm)
TP 80 Placo103118137899100
TP 80 Dalle103118137898275
TP 125 Placo16318021122159100
TP 125 Dalle16318021122154275

FT : 2111-29-A-TP

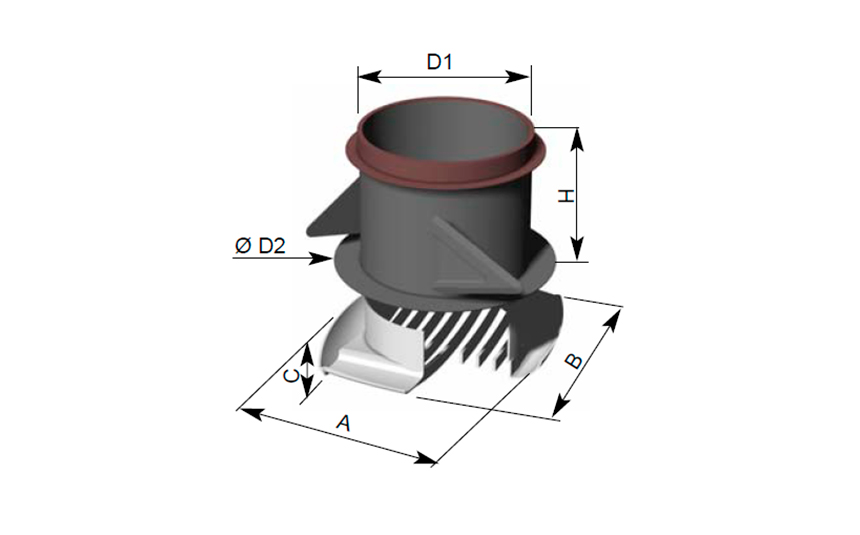

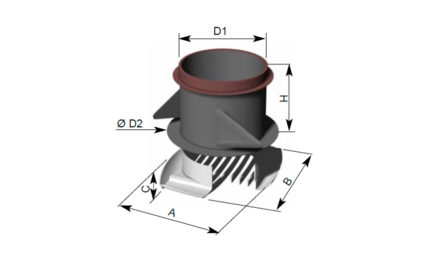

  • Dimensions TP

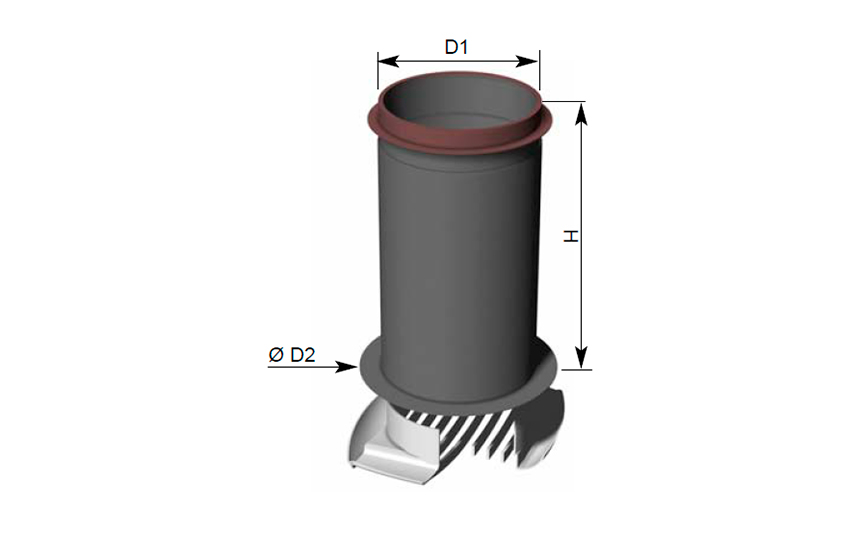

  • Dimensions TP + manchette PLACO

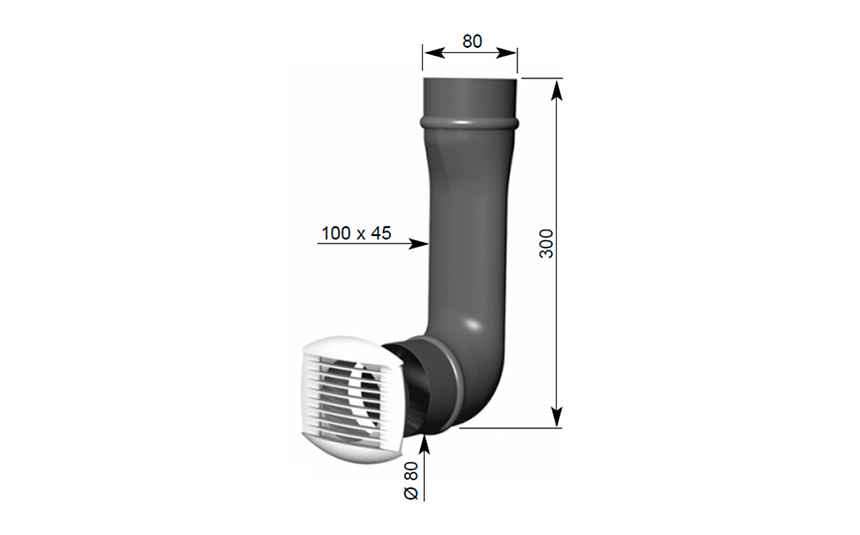

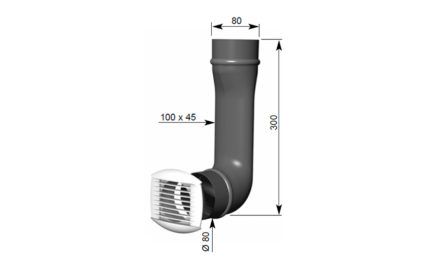

  • Dimensions TP + manchette COUDE
