KVA
CARACTÉRISTIQUES
Les KVA sont des registres de régulation au pas de 100mm.
MATÉRIAU DE CONSTRUCTION
Cadre en aluminium extrudé
Ailette en aluminium extrudé
Palier en nylon
Engrenage par pivot de rotation en nylon, couplage par roues dentées en polyamide

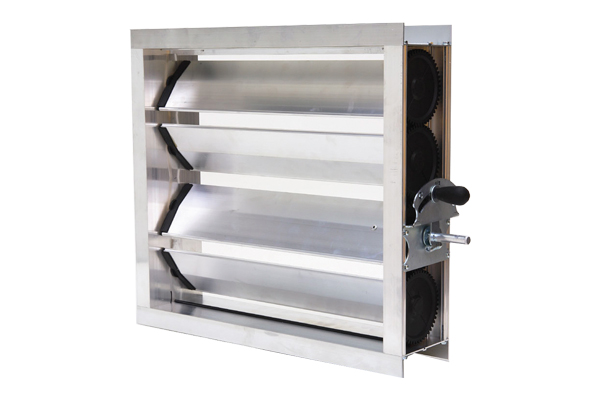

Mouvement par ailettes opposées actionnables par un axe Ø 12mm pour commande manuelle (clé de commande en option) ou servomoteur.
Classement d’étanchéité : Non classé
Pression admissible : 1500Pa pour longueur 1m
Vitesse admissible : 10m/s max
T° d’utilisation : -20°C à +80°C
UTILISATION
Ils permettent le dosage, l’équilibrage ou l’isolement des réseaux aérauliques.
FIXATION
Fixation par boulons.
ACCESSOIRES
Levier de commande manuel CDC-A avec blocage par molette et écrou étoile filetée .

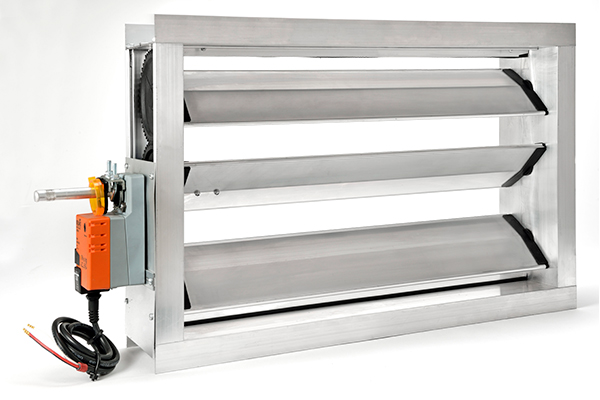

Commande par servomoteurs (voir gamme NENUTEC)
Cadre aluminium extrudé
Roues dentées et paliers nylon PA6
Axe de commande Ø12mm Lg 88mm
Ailettes aluminium extrudé
GAMME
| KVA | Base (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur (mm) | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
| Code | Code | Code | Code | Code | Code | Code | Code | Code | Code | Code | Code | Code | Code | |
| 210 | 151002 | 151003 | 151004 | 151005 | 151006 | 151007 | 151008 | 151009 | 151010 | 151011 | 151012 | 151013 | 151014 | 151015 |
| 310 | 151022 | 151023 | 151024 | 151025 | 151026 | 151027 | 151028 | 151029 | 151030 | 151031 | 151032 | 151033 | 151034 | 151035 |
| 410 | 151042 | 151043 | 151044 | 151045 | 151046 | 151047 | 151048 | 151049 | 151050 | 151051 | 151052 | 151053 | 151054 | 151055 |
| 510 | 151062 | 151063 | 161064 | 151065 | 151066 | 151067 | 151068 | 151069 | 151070 | 151071 | 151072 | 151073 | 151074 | 151075 |
| 610 | 151082 | 151083 | 151084 | 151085 | 151086 | 151087 | 151088 | 151089 | 151090 | 151091 | 151092 | 151093 | 151094 | 151095 |
| 710 | 151102 | 151103 | 151104 | 151105 | 151106 | 151107 | 151108 | 151109 | 151110 | 151111 | 151112 | 151113 | 151114 | 151115 |
| 810 | 151122 | 151123 | 151124 | 151125 | 151126 | 151127 | 151128 | 151129 | 151130 | 151131 | 151132 | 151133 | 151134 | 151135 |
| 910 | 151142 | 151143 | 151144 | 151145 | 151146 | 151147 | 151148 | 151149 | 151150 | 151151 | 151152 | 151153 | 151154 | 151155 |
| 1010 | 151162 | 151163 | 151164 | 151165 | 151166 | 151167 | 151168 | 151169 | 151170 | 151171 | 151172 | 151173 | 151174 | 151175 |
| 1110 | 151182 | 151183 | 151184 | 151185 | 151186 | 151187 | 151188 | 151189 | 151190 | 151191 | 151192 | 151193 | 151194 | 151195 |
| 1210 | 151202 | 151203 | 151204 | 151205 | 151206 | 151207 | 151208 | 151209 | 151210 | 151211 | 151212 | 151213 | 151214 | 151215 |
| 1310 | 151222 | 151223 | 151224 | 151225 | 151226 | 151227 | 151228 | 151229 | 151230 | 151231 | 151232 | 151233 | 151234 | 151235 |
| 1410 | 151242 | 151243 | 151244 | 151245 | 151246 | 151247 | 151248 | 151249 | 151250 | 151251 | 151252 | 151253 | 151254 | 151255 |
| 1510 | 151262 | 151263 | 151264 | 151265 | 151266 | 151267 | 151268 | 151269 | 151270 | 151271 | 151272 | 151273 | 151274 | 151275 |
| Accessoires | ||||||||||||||
| CDC-A | Clé de commande manuelle | 151500 | ||||||||||||
DONNÉES TECHNIQUES
| MODELE | Ak [m²] | v [m/s] | Qv [m3/h] | Dpt (a=40°) [Pa] | LWA (a=40°) [dB(A)] |
||||
|---|---|---|---|---|---|---|---|---|---|
| min | max | min | max | min | max | min | max | ||
| KVA 200x210 | 0,0420 | 3 | 6 | 450 | 910 | 57 | 227 | 46 | 63 |
| KVA 400x210 | 0,0840 | 3 | 6 | 910 | 1810 | 57 | 227 | 49 | 66 |
| KVA 600x210 | 0,1260 | 3 | 6 | 1360 | 2720 | 57 | 227 | 51 | 68 |
| KVA 800x210 | 0,1680 | 3 | 6 | 1810 | 3630 | 57 | 227 | 52 | 69 |
| KVA 1000x210 | 0,2100 | 3 | 6 | 2270 | 4540 | 57 | 227 | 53 | 70 |
| KVA 1200x210 | 0,2520 | 3 | 6 | 2720 | 5440 | 57 | 227 | 54 | 71 |
| KVA 1400x210 | 0,2940 | 3 | 6 | 3180 | 6350 | 57 | 227 | 54 | 71 |
| KVA 400x410 | 0,1640 | 3 | 6 | 1770 | 3540 | 57 | 227 | 52 | 69 |
| KVA 600x410 | 0,2460 | 3 | 6 | 2660 | 5310 | 57 | 227 | 54 | 71 |
| KVA 800x410 | 0,3280 | 3 | 6 | 3540 | 7080 | 57 | 227 | 55 | 72 |
| KVA 1000x410 | 0,4100 | 3 | 6 | 4430 | 8860 | 57 | 227 | 56 | 73 |
| KVA 1200x410 | 0,4920 | 3 | 6 | 5310 | 10630 | 57 | 227 | 57 | 74 |
| KVA 1400x410 | 0,5740 | 3 | 6 | 6200 | 12400 | 57 | 227 | 57 | 74 |
| KVA 600x610 | 0,3660 | 3 | 6 | 3950 | 7910 | 57 | 227 | 55 | 72 |
| KVA 800x610 | 0,4880 | 3 | 6 | 5270 | 10540 | 57 | 227 | 57 | 74 |
| KVA 1000x610 | 0,6100 | 3 | 6 | 6590 | 13180 | 57 | 227 | 58 | 75 |
| KVA 1200x610 | 0,7320 | 3 | 6 | 7910 | 15810 | 57 | 227 | 58 | 75 |
| KVA 1400x610 | 0,8540 | 3 | 6 | 9220 | 18450 | 57 | 227 | 59 | 76 |
| KVA 800x810 | 0,6480 | 3 | 6 | 7000 | 14000 | 57 | 227 | 58 | 75 |
| KVA 1000x810 | 0,8100 | 3 | 6 | 8750 | 17500 | 57 | 227 | 59 | 76 |
| KVA 1200x810 | 0,9720 | 3 | 6 | 10500 | 21000 | 57 | 227 | 60 | 77 |
| KVA 1400x810 | 1,1340 | 3 | 6 | 12250 | 24490 | 57 | 227 | 60 | 77 |
| KVA 1000x1010 | 1,0100 | 3 | 6 | 10910 | 21820 | 57 | 227 | 60 | 77 |
| KVA 1200x1010 | 1,2120 | 3 | 6 | 13090 | 26180 | 57 | 227 | 60 | 78 |
| KVA 1400x1010 | 1,4140 | 3 | 6 | 15270 | 30540 | 57 | 227 | 61 | 78 |
| KVA 1200x1210 | 1,4520 | 3 | 6 | 15680 | 31360 | 57 | 227 | 61 | 78 |
| KVA 1400x1210 | 1,6940 | 3 | 6 | 18300 | 36590 | 57 | 227 | 62 | 79 |
| KVA 1400x1410 | 1,9740 | 3 | 6 | 21320 | 42640 | 57 | 227 | 63 | 80 |
Fiche technique-1302-01-A-KVAKlima Rodaclim SAS - Z.I de Saint-Mitre - 255 Avenue de la Roche Fourcade - 13400 Aubagne - France
