Gamme de produits Klima-Rodaclim

BOREA

DESCRIPTION

Les bouches plastiques réglables BOREA de teinte blanche sont destinées à l’insufflation et l’extraction d’air dans les logements et les locaux tertiaires.

Ces bouches sont spécialement conçues pour être installées en position plafond ou murale.

Dans le cas d’une utilisation en insufflation, des déflecteurs sécables permettent de canaliser la diffusion d’air.

Les bouches BOREA peuvent être associées à un régulateur de débit type RDR.

Entièrement réalisées en polystyrène, elles se composent d’un corps, d’un obturateur central réglable et d’une grille centrale obturable permettant différents réglages du débit.

Elles peuvent être montées directement sur conduit ou être associées à une manchette ou un manchon.

Existe en Ø80 et Ø125.

MISE EN ŒUVRE

Sur conduit : Montage par simple emboîtement sur le conduit. Le maintien et l’étanchéité étant assurés par le joint à lèvre.

Sur manchon placo : Percer le plafond au diamètre nominal plus environ 5mm. Montage en effectuant une rotation dans le sens inverse des aiguilles d’une montre. Le verrouillage s’effectue par rotation dans le sens des aiguilles d’une montre. Un joint assure l’étanchéité entre le manchon et le conduit. Emboîter la bouche sans joint sur le manchon placo.

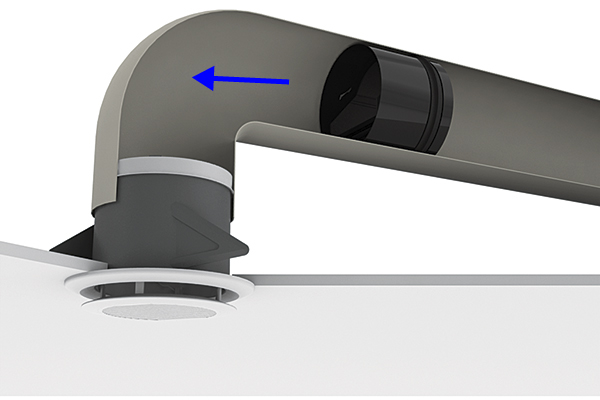

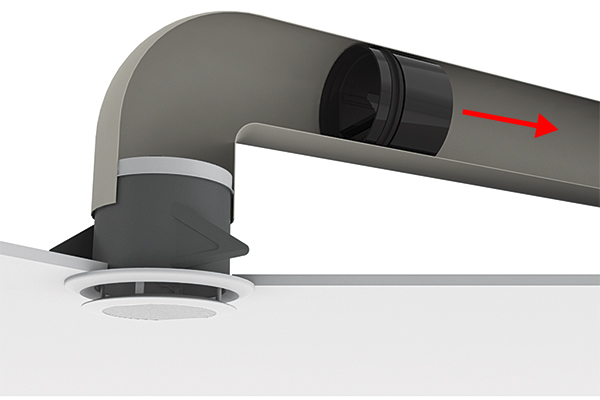

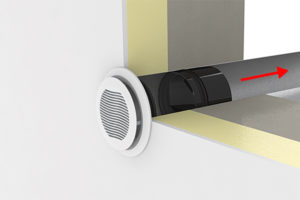

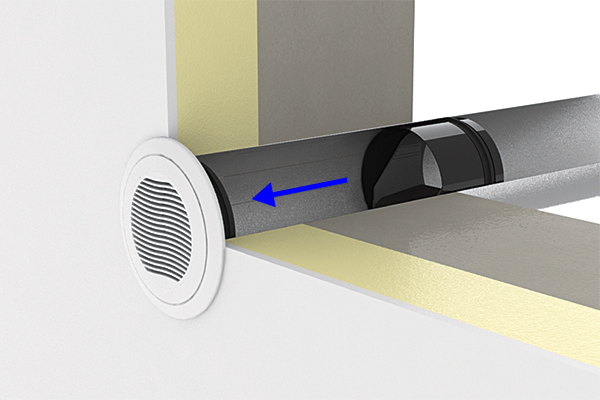

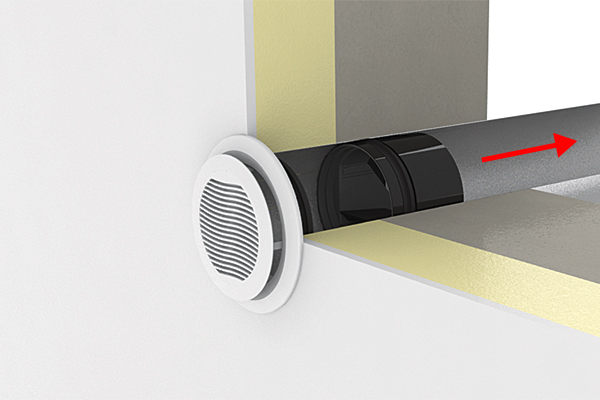

Montage avec régulateur de débit : Le régulateur de débit RDR se monte par simple emboîtement à l’intérieur du conduit. En insufflation, la distance minimum entre la bouche BOREA et le régulateur doit être au minimum de trois diamètres. En extraction, la distance minimum entre la bouche BOREA et le régulateur doit être au minimum d'un diamètre.

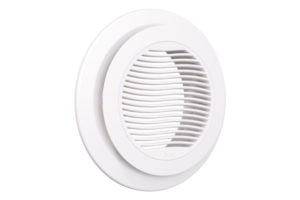

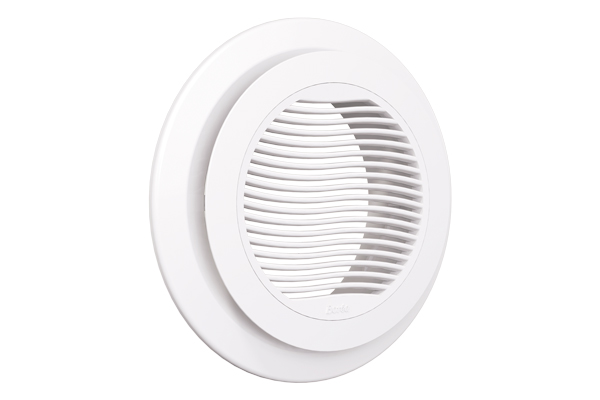

  • BOREA

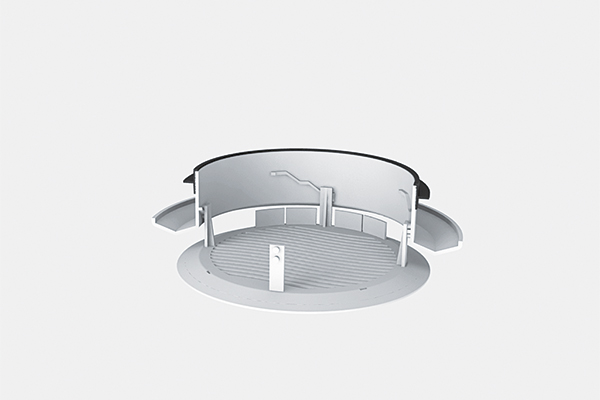

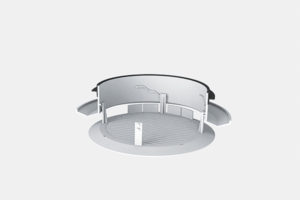

  • BOREA - Vue en coupe

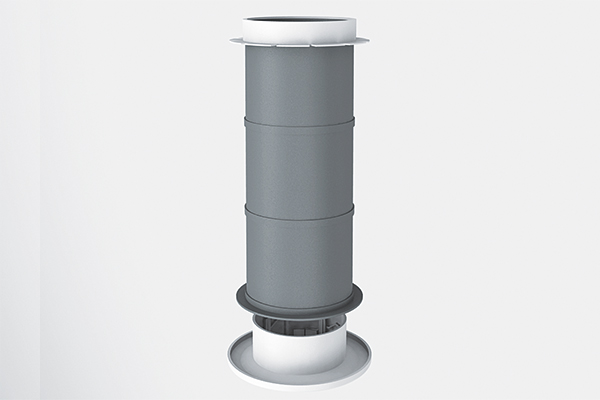

  • BOREA 80-Manchette traversée de dalle

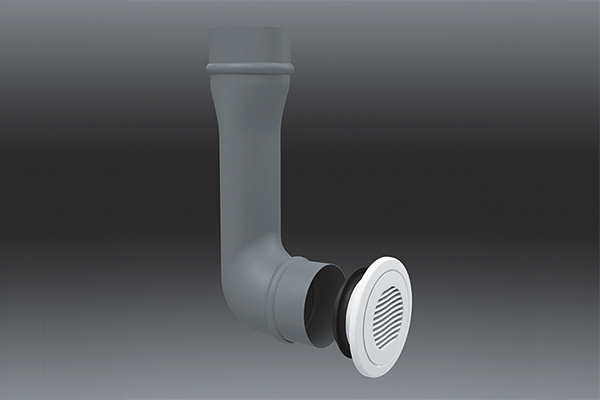

  • BOREA 80-Manchette coudé

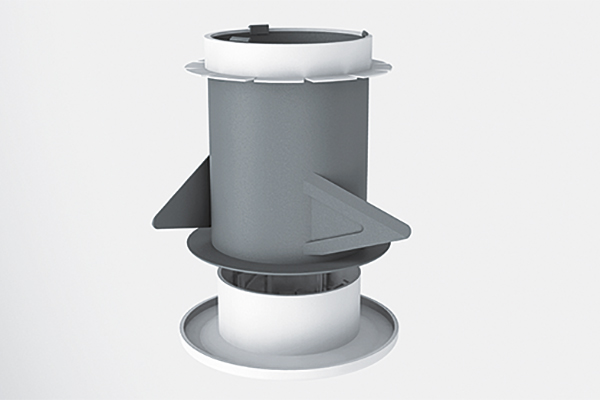

  • BOREA 80-Manchette PLACO

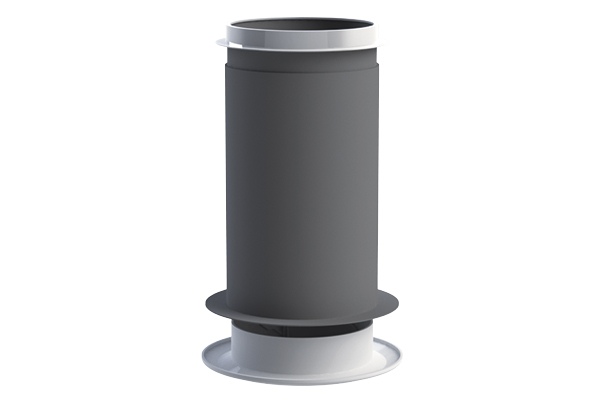

  • BOREA 125-Manchette traversée de dalle

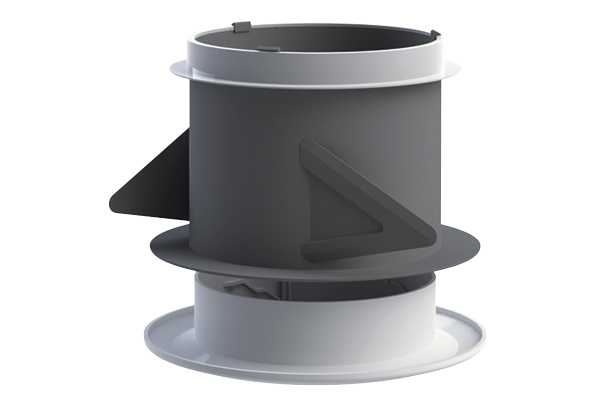

  • BOREA 125-Manchette PLACO

RÉGLAGES

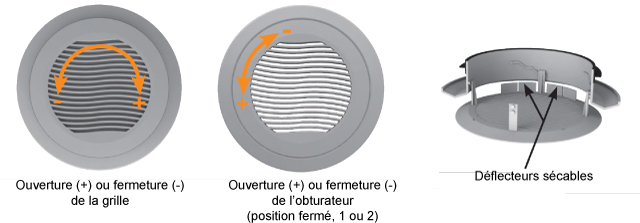

La bouche BOREA est équipée de déflecteurs sécables permettant de canaliser le flux d’air. Pour une utilisation en extraction ou en soufflage 4 directions, enlever les déflecteurs sécables.

 Montage MURALMontage PLAFOND
INSUFFLATIONreglage-borea-1reglage-borea-2reglage-borea-3
Grille ouverteGrille fermée / Obturateur position 1Grille fermée / Obturateur position 2
EXTRACTIONreglage-borea-4reglage-borea-5reglage-borea-6
Grille ouverte / Obturateur position 2Grille fermée / Obturateur position 1Grille fermée / Obturateur position 2

GAMME

ØCodeDésignation
Bouches BOREA
BOREA 80917320BOREA 80 avec manchette Ø80mm à joint
BOREA 125917324BOREA 125 avec manchette Ø125mm à joint
Accessoires pour BOREA
Manchon 80916398Manchon placo métallique Ø80mm Lg. 100mm
Manchon 125916402Manchon placo métallique Ø125mm Lg. 100mm

CARACTÉRISTIQUES TECHNIQUES

ModèleQv
[m3/h]
INSUFFLATIONEXTRACTION
Grille ouverte
Obturateur fermé
Sans déflecteurAvec déflecteurGrille ouverte
Obturateur ouvert
Grille fermée
Obturateur ouvert
Grille fermée - obturateur ouvert
Position 1Position 2Position 2Position 2Position 1Position 2
Dpt
[Pa]
LWA
[dB(A)]
Dpt
[Pa]
LWA
[dB(A)]
Dpt
[Pa]
LWA
[dB(A)]
Dpt
[Pa]
LWA
[dB(A)]
Dpt
[Pa]
LWA
[dB(A)]
Dpt
[Pa]
LWA
[dB(A)]
Dpt
[Pa]
LWA
[dB(A)]
BOREA 80158<2010<203<205<202<2010<204<20
3033213433142118247<2036351422
457034--303137361528--2934
BOREA 125459<2018267<2013223<2020237<20
903631563925284336112080462729
1206243--403670431928--4836
150----6241--2834--7443

DIMENSIONS

ModèleØD1
(mm)
ØD2
(mm)
Hmin
(mm)
Hmax
(mm)
BOREA 8074110920
BOREA 1251191651224

FT : 2111-30-A-BOREA

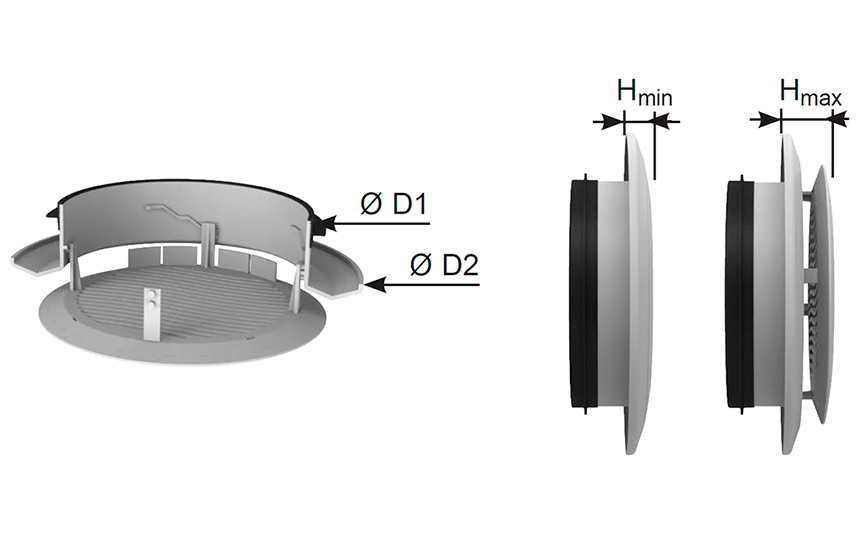

  • Dimensions BOREA
