KGZ.3

CARACTÉRISTIQUES

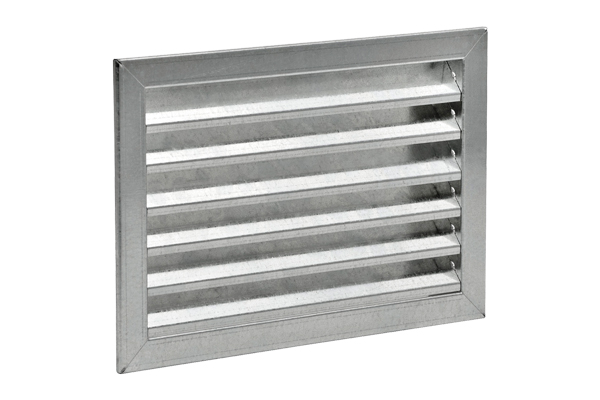

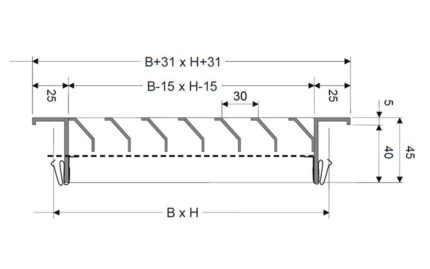

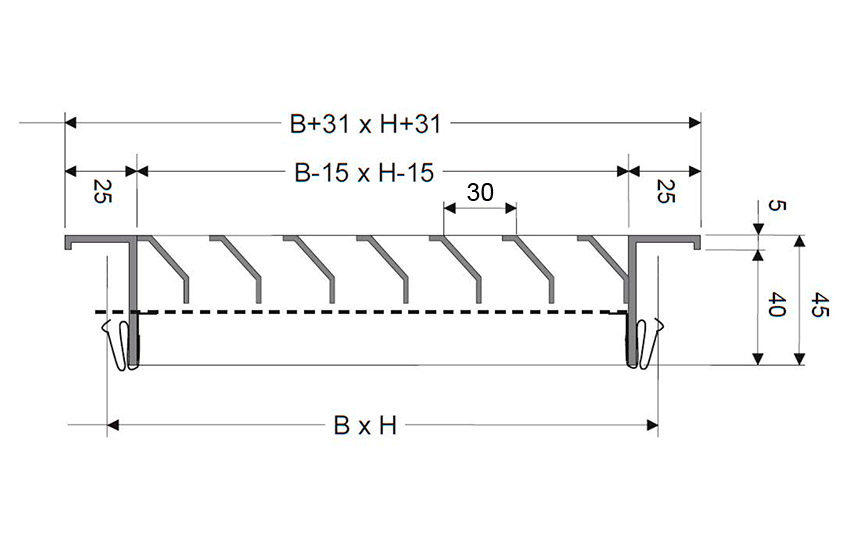

Grilles de reprise à ailettes fixes inclinées de 45° au pas 30 mm destinées à être montées à l’extérieur des bâtiments.

VERSIONS

KGZ.3 : Grille équipée d’un grillage de protection contre les volatiles et les rongeurs
KGZ.3-Z : Grille équipée d’une moustiquaire contre les insectes
KGZ.3-SS : Grille équipée d’un grillage de protection contre les volatiles et les rongeurs et d’un registre de surpression par gravité (SS-A pour aspiration / SS-E pour l’extraction)

MATÉRIAU DE CONSTRUCTION

Profils et ailettes en acier galvanisé.
Peinture RAL possible sur demande.
Fabrication en INOX 304 ou 316 possible sur demande.

UTILISATION

Montage mural pour prise ou rejet d’air extérieur.

FIXATION

Fixation par clips en standard.
Fixation par vis frontales, aimants ou par batteuses (sur demande).

(Voir montage grilles)

ACCESSOIRES

  Registre de régulation SC en acier galvanisé avec ailettes à mouvement opposé
  Contre-cadre CTZ, CTB ou CTZ de montage en tôle d’acier galvanisée
  Registre de surpression par gravité SS-E ou SS-A
  Plénum nu ou isolé CS3–CS4

Catégories : Diffusion & reprise de l'air, Grilles exterieures, Grilles exterieures acier Étiquette : famille1

GAMME

KGZ.3	Largeur (mm)
Hauteur (mm)	200	300	400	500	600	800	1000
Hauteur (mm)	Code	Code	Code	Code	Code	Code	Code
100	122002	122003	122004	122005	122006	122008	122010
150	122012	122013	122014	122015	122016	122018	122020
200	122022	122023	122024	122025	122026	122028	122030
300	122032	122033	122034	122035	122036	122038	122040
400	122042	122043	122044	122045	122046	122048	122050
500	122052	122053	122054	122055	122056	122058	122060
600	130062	122063	122064	122065	122066	122068	122070

DONNÉES TECHNIQUES

MODELE	Ak [m²]	Qv [m³/h]		LWA [dB(A)]		Dp_t [Pa]
		min	max	min	max	min	max
KGZ.3 200x100	0.0101	50	110	-	24	5	30
KGZ.3 300x100	0.0157	70	180	-	27	5	30
KGZ.3 400x100	0.0213	100	240	-	28	5	30
KGZ.3 500x100	0.0269	120	300	-	29	5	30
KGZ.3 600x100	0.0325	150	360	-	30	5	30
KGZ.3 800x100	0.0437	200	490	-	32	5	30
KGZ.3 1000x100	0.0548	250	620	-	34	5	30
KGZ.3 200x150	0.0164	80	180	-	26	5	30
KGZ.3 300x150	0.0255	120	290	-	30	5	30
KGZ.3 400x150	0.0346	160	390	-	31	5	30
KGZ.3 500x150	0.0437	200	490	-	32	5	30
KGZ.3 600x150	0.0528	240	590	-	33	5	30
KGZ.3 800x150	0.0709	320	800	-	35	5	30
KGZ.3 1000x150	0.0891	410	1000	-	36	5	30
KGZ.3 200x200	0.0227	100	250	-	28	5	30
KGZ.3 300x200	0.0353	160	400	-	31	5	30
KGZ.3 400x200	0.0478	220	540	-	33	5	30
KGZ.3 500x200	0.0604	280	680	-	34	5	30
KGZ.3 600x200	0,0730	330	820	-	35	5	30
KGZ.3 800x200	0.0982	450	1100	-	37	5	30
KGZ.3 1000x200	0.1234	570	1380	21	38	5	30
KGZ.3 200x300	0.0352	160	400	-	31	5	30
KGZ.3 300x300	0.0548	250	610	-	33	5	30
KGZ.3 400x300	0.0744	340	830	-	35	5	30
KGZ.3 500x300	0,0940	430	1050	-	36	5	30
KGZ.3 600x300	0.1136	520	1270	20	38	5	30
KGZ.3 800x300	0.1528	700	1710	22	39	5	30
KGZ.3 1000x300	0,1920	880	2150	23	40	5	30
KGZ.3 200x400	0.0478	220	540	-	33	5	30
KGZ.3 300x400	0.0744	340	830	-	35	5	30
KGZ.3 400x400	0,1010	460	1130	-	37	5	30
KGZ.3 500x400	0.1276	580	1430	21	38	5	30
KGZ.3 600x400	0.1542	710	1730	22	39	5	30
KGZ.3 800x400	0.2073	950	2330	24	41	5	30
KGZ.3 1000x400	0.2605	1190	2920	25	42	5	30
KGZ.3 200x500	0.0603	280	680	-	34	5	30
KGZ.3 300x500	0.0939	430	1050	-	36	5	30
KGZ.3 400x500	0.1275	580	1430	21	38	5	30
KGZ.3 500x500	0.1611	740	1810	22	40	5	30
KGZ.3 600x500	0.1947	890	2180	23	41	5	30
KGZ.3 800x500	0.2619	1200	2940	25	42	5	30
KGZ.3 1000x500	0.3291	1510	3690	26	43	5	30
KGZ.3 200x600	0.0729	330	820	-	35	5	30
KGZ.3 300x600	0.1135	520	1270	20	38	5	30
KGZ.3 400x600	0.1541	710	1730	22	39	5	30
KGZ.3 500x600	0.1947	890	2180	23	41	5	30
KGZ.3 600x600	0.2353	1080	2640	24	42	5	30
KGZ.3 800x600	0.3165	1450	3550	26	43	5	30
KGZ.3 1000x600	0.3977	1820	4460	27	45	5	30
