KVZ 50

CARACTÉRISTIQUES

Les KVZ 50 sont des registres de régulation au pas de 50mm.

MATÉRIAU DE CONSTRUCTION

22  Cadre en acier galvanisé
22  Ailette en aluminium extrudé
22  Roues dentées de transmission en nylon

Mouvement par ailettes opposées actionnables par un axe Ø 8mm pour commande manuelle (clé de commande en option) ou servomoteur.

Classement d’étanchéité : Non classé
22  Pression admissible : 1500Pa pour longueur 1m
22  Vitesse admissible : 10m/s max
22  T° d’utilisation : -20°C à +80°C

UTILISATION

Ils permettent le dosage, l’équilibrage ou l’isolement des réseaux aérauliques.

FIXATION

Fixation par boulons via les trous des angles du cadre.

ACCESSOIRES

22  Commande manuelle par levier de commande CDC 50 avec blocage par molette et écrou étoile filetée.
22  Commande par servomoteurs (voir gamme NENUTEC)

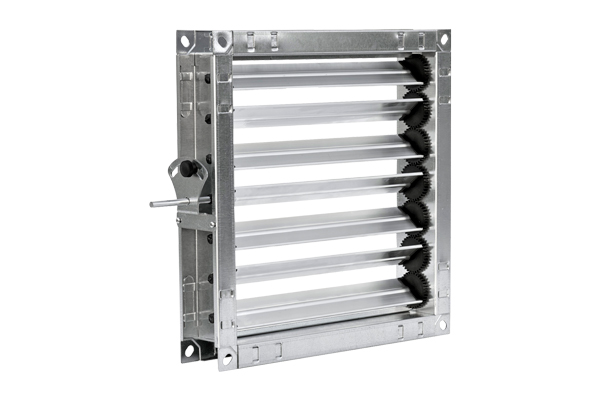

  • KVZ 50

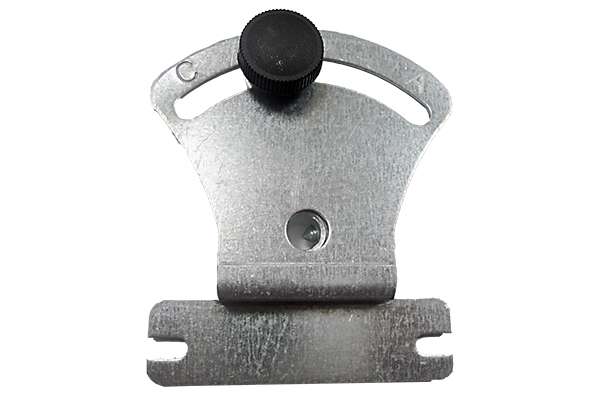

  • CDC 50

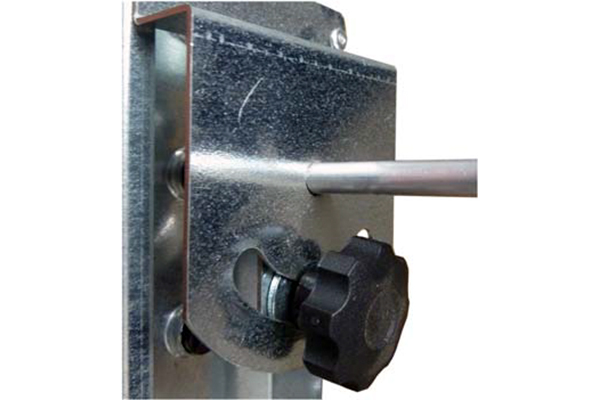

  • CDC 50 Montée

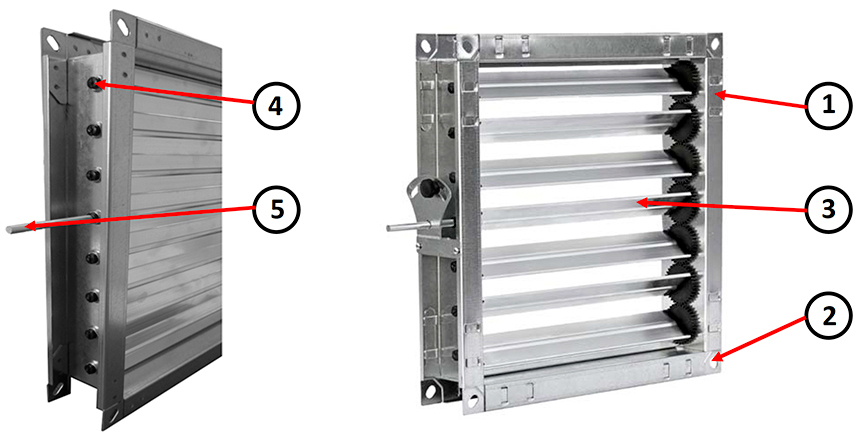

01  Cadre acier galvanisé
02  Trou de fixation
03  Ailettes aluminium extrudé
04  Roue dentées et paliers nylon PA6
05  Axe de commande Ø8mm Lg 88mm



GAMME

KVZ-50Base (mm)
Hauteur
(mm)
200250300350400450500550600650700
CodeCodeCodeCodeCodeCodeCodeCodeCodeCodeCode
110152002152003152004152005152006152007152008152009152010152011152012
160152022152023152024152025152026152027152028152029152030152031152032
210152042152043152044152045152046152047152048152049152050152051152052
260152062152063152064152065152066152067152068152069152070152071152072
310152082152083152084152085152086152087152088152089152090152091152092
360152102152103152104152105152106152107152108152109152110152111152112
410152122152123152124152125152126152127152128152129152130152131152132
460152142152143152144152145152146152147152148152149152150152151152152
510152162152163152164152165152166152167152168152169152170152171152172
560152182152183152184152185152186152187152188152189152190152191152192
610152202152203152204152205152206152207152208152209152210152211152212
660152222152223152224152225152226152227152228152229152230152231152232
710152242152243152244152245152246152247152248152249152250152251152252
Accessoires
CDC 50Clé de commande manuelle152501

DONNÉES TECHNIQUES

MODELEAk
[m²]
v
[m/s]
Qv
[m3/h]
Dpt (a=40°)
[Pa]
LWA (a=40°)
[dB(A)]
minmaxminmaxminmaxminmax
KVZ 50 200x1100,022036240480311253855
KVZ 50 300x1100,033036360710311253957
KVZ 50 400x1100,044036480950311254158
KVZ 50 500x1100,0550365901190311254259
KVZ 50 600x1100,0660367101430311254260
KVZ 50 700x1100,0770368301660311254360
KVZ 50 200x2100,042036450910311254058
KVZ 50 300x2100,0630366801360311254259
KVZ 50 400x2100,0840369101810311254361
KVZ 50 500x2100,10503611302270311254462
KVZ 50 600x2100,12603613602720311254562
KVZ 50 700x2100,14703615903180311254663
KVZ 50 300x3100,09303610002010311254461
KVZ 50 400x310 0,12403613402680311254562
KVZ 50 500x3100,15503616703350311254663
KVZ 50 600x3100,18603620104020311254764
KVZ 50 700x3100,21703623404690311254865
KVZ 50 400x4100,16403617703540311254663
KVZ 50 500x4100,20503622104430311254764
KVZ 50 600x4100,24603626605310311254865
KVZ 50 700x4100,28703631006200311254966
KVZ 50 500x5100,25503627505510311254865
KVZ 50 600x5100,30603633006610311254966
KVZ 50 700x5100,35703638607710311255067
KVZ 50 600x6100,36603639507910311255067
KVZ 50 700x6100,42703646109220311255068
KVZ 50 700x7100,497036537010740311255168

FT : 1301-01-A-KVZ 50

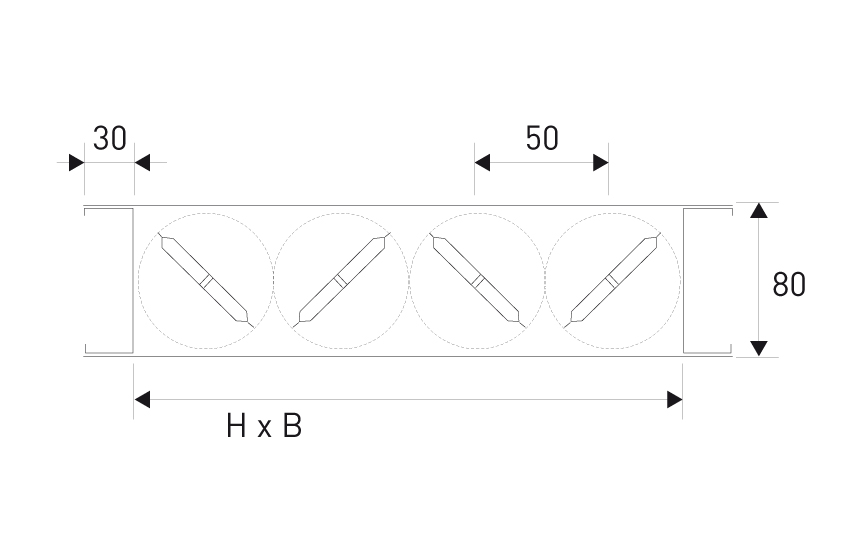

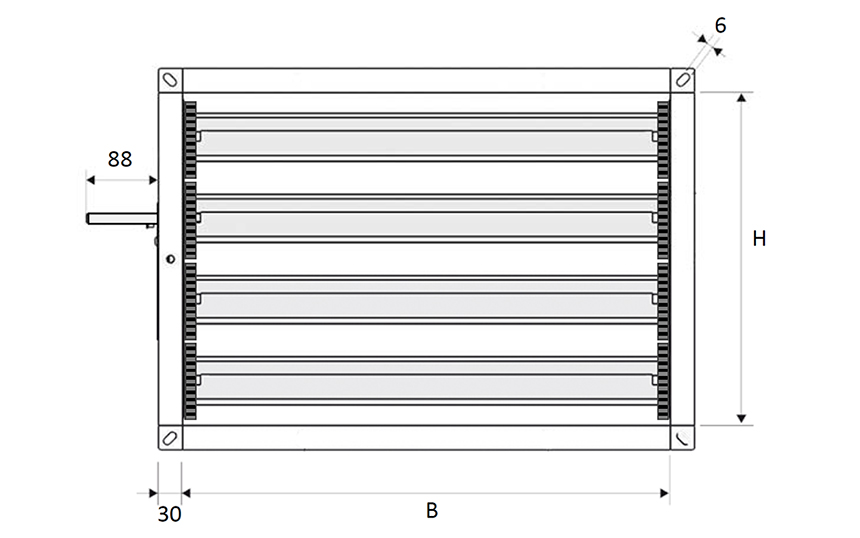

  • Dimensions KVZ-50

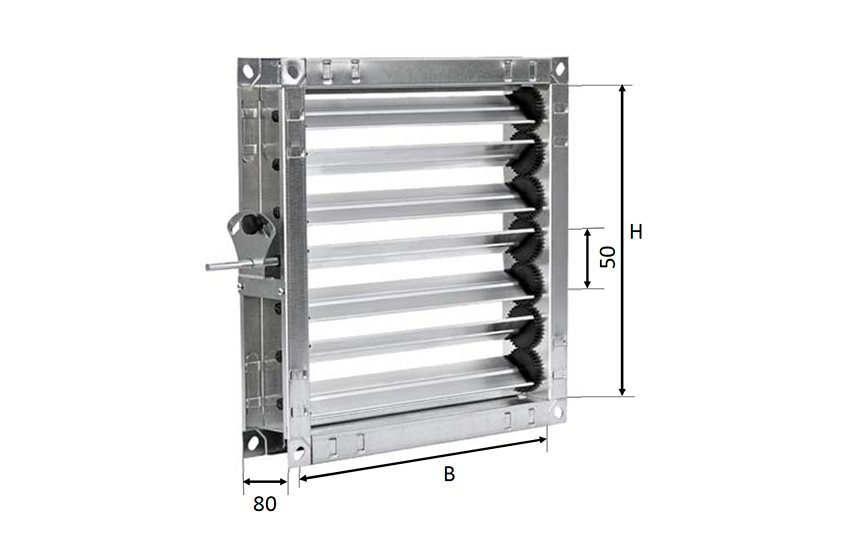

  • Dimensions KVZ-50

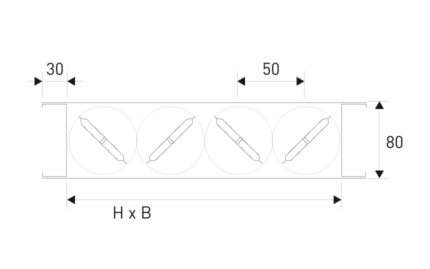

  • Dimensions KVZ-50

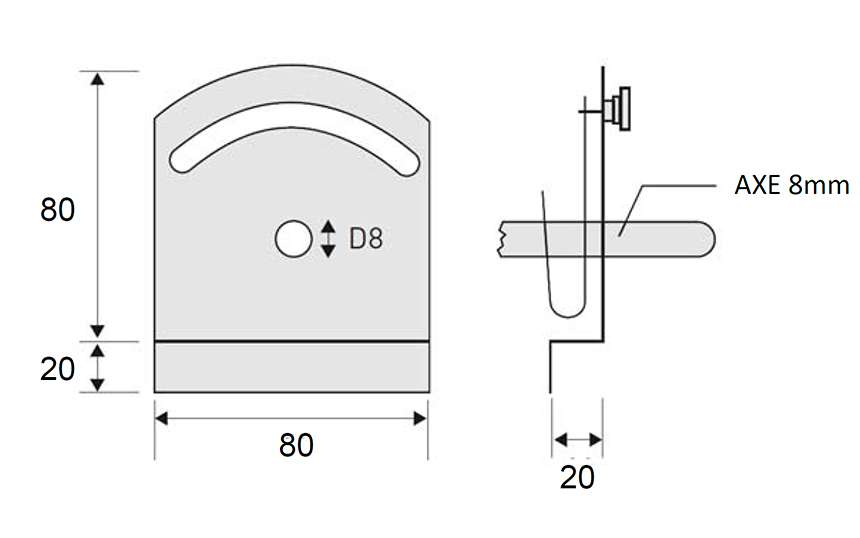

  • Dimensions CDC-50
